温馨提醒：图片仅供参考，商品以实物为准

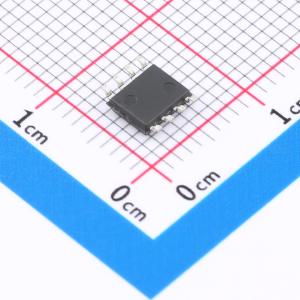

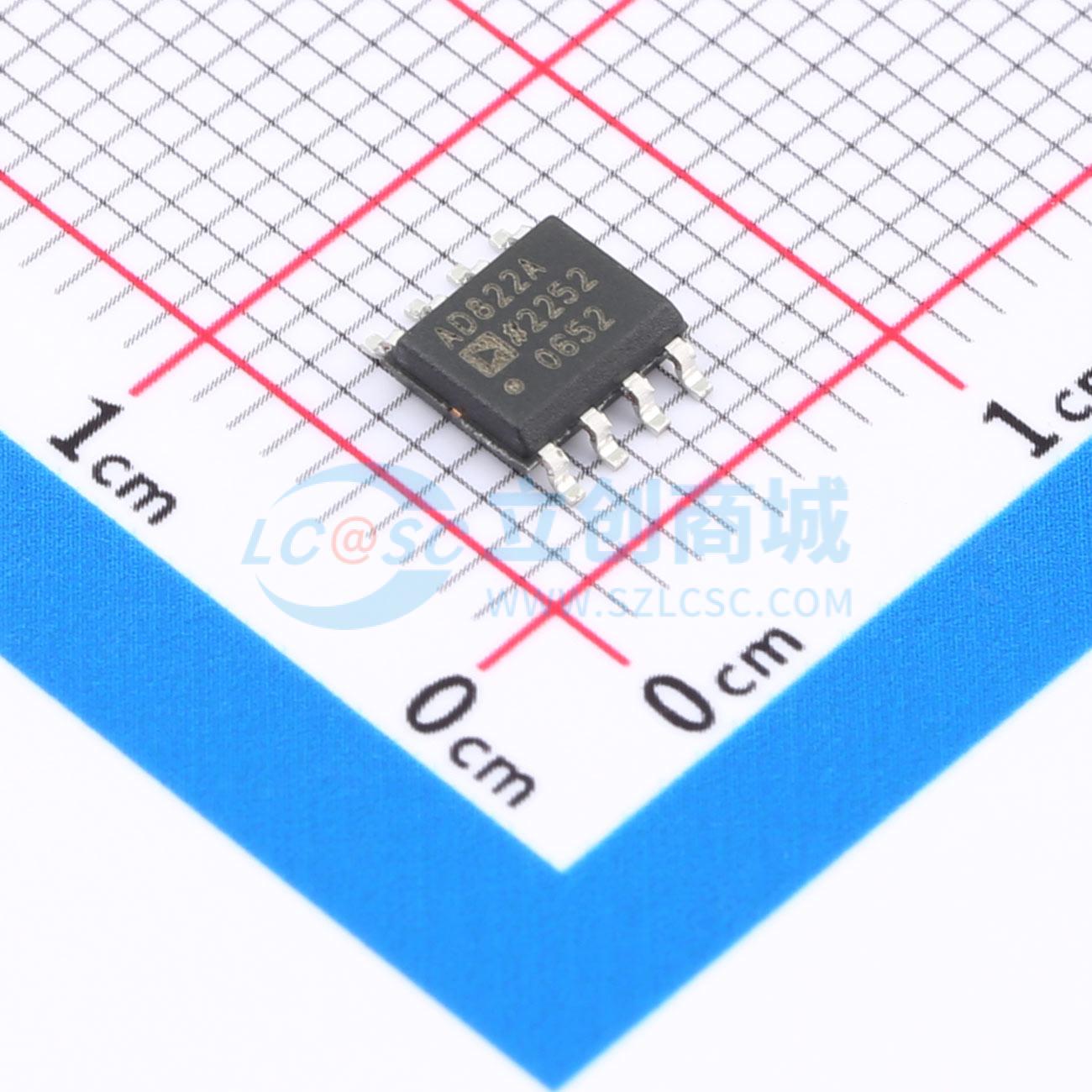

AD822ARZ-REEL7
低功耗FET输入运算放大器带轨到轨输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源、轨到轨、低功耗、FET输入双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD822ARZ-REEL7
- 商品编号
- C9644
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.8MHz | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电压(Vos) | 800uV | |
| 共模抑制比(CMRR) | 80dB | |
| 压摆率(SR) | 3V/us | |
| 静态电流(Iq) | 1.6mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~30V | |
| 双电源(Vee ~ Vcc) | 2.5V~15V；-15V~-2.5V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 13nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 20pA |
商品概述
AD822是一款双路精密、低功耗FET输入运算放大器，可采用5 V至30 V单电源或±2.5 V至±15 V双电源供电。它具备真正的单电源供电能力，输入电压范围可扩展至负电源轨以下，使AD822在单电源模式下能够处理低于地电位的输入信号。输出电压摆幅可接近每个电源轨10 mV以内，提供最大输出动态范围。 最大失调电压为800 μV，失调电压漂移为2 μV/℃，输入偏置电流低于25 pA，低输入电压噪声可在源阻抗高达1 GΩ时提供直流精度。每路放大器仅需800 μA的低电源电流，即可实现1.8 MHz的单位增益带宽、10 kHz时-93 dB的总谐波失真（THD）以及3 V/μs的压摆率。
商品特性
- 真正的单电源工作
- 输出摆幅达到轨到轨
- 输入电压范围扩展至地电位以下
- 支持5 V至30 V单电源供电
- 支持±2.5 V至±15 V双电源供电
- 高负载驱动能力
- 增益G = +1时可驱动350 pF容性负载
- 最小输出电流为15 mA
- 低功耗下具备出色的交流性能
- 每路放大器最大静态电流为800 μA
- 单位增益带宽：1.8 MHz
- 压摆率为3 V/μs
- 良好的直流性能
- 最大输入失调电压为800 μV
- 典型失调电压漂移为2 μV
- 最大输入偏置电流为25 pA
- 低噪声
- 10 kHz时为13 nV/√Hz
- 无相位反转
应用领域
- 电池供电的精密仪器
- 光电二极管前置放大器
- 有源滤波器
- 12位至14位数据采集系统
- 医疗仪器
- 低功耗基准源和稳压器
