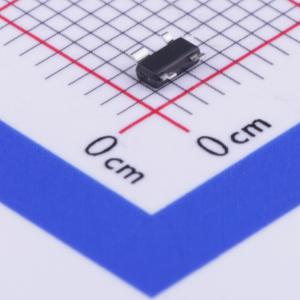

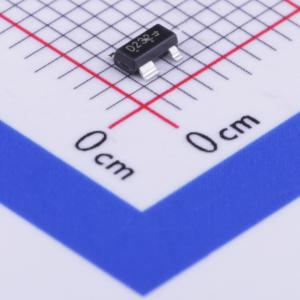

温馨提醒：图片仅供参考，商品以实物为准
CM1213A-02SR
停产 单向ESD 3.3V截止 峰值脉冲电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1213A 系列二极管阵列专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在 Vₚ 和 Vₙ 之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护 VCC 轨免受 ESD 冲击；其次，它无需使用旁路电容来吸收到地的正 ESD 冲击。CM1213A 可根据 IEC 61000 - 4 - 2 标准，防护高达 8 kV 的 ESD 脉冲。这些器件特别适合保护使用高速端口的系统，如 USB 2.0、IEEE1394（火线、iLink）、串行 ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD - RW 驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低负载电容的 ESD 保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- CM1213A-02SR
- 商品编号
- C99671
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.85pF |
商品概述
CM1213A 系列二极管阵列专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在 Vₚ 和 Vₙ 之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护 VCC 轨免受 ESD 冲击；其次，它无需使用旁路电容来吸收到地的正 ESD 冲击。CM1213A 可根据 IEC 61000 - 4 - 2 标准，防护高达 8 kV 的 ESD 脉冲。 这些器件特别适合保护使用高速端口的系统，如 USB 2.0、IEEE1394（火线、iLink）、串行 ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD - RW 驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低负载电容的 ESD 保护。
商品特性
- 提供单通道、双通道和四通道 ESD 保护
- 符合 IEC61000 - 4 - 2 4 级 ESD 保护：±8 kV 接触放电
- 典型通道输入电容低至 0.85 pF
- 电容随温度和电压的变化极小。典型通道输入电容匹配度为 0.02 pF，非常适合差分信号
- 每个 I/O 引脚可承受超过 1000 次 ESD 冲击
- 带有 SZ 前缀，适用于汽车及其他需要独特产地和控制变更要求的应用；符合 AEC - Q101 标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅，符合 RoHS 标准
应用领域
- 台式电脑、笔记本电脑及外设中 480 Mbps 的 USB2.0 端口
- 400 Mbps/800 Mbps 的 IEEE1394 火线端口
- 笔记本电脑、机顶盒、数字电视、液晶显示器中的 DVI 端口、HDMI 端口
- 台式电脑和硬盘驱动器中的串行 ATA 端口
- PCI Express 端口
- 通用高速数据线 ESD 保护
