USB B型母头面板安装连接器/5.0m引线

价格：￥139价格含税（税率13%）

个

(1个/袋，最小起订量1个，递增量：1)

￥0.00

近期成交0单

商品参数

属性	参数值
商品目录	耦合器
类别	面板安装连接器
插芯材质	隔板外壳:ABS ;连接器外壳:镀镍黄铜 ;插口触点:镀30μ金磷青铜

属性	参数值
接口类型	USB-B
规格	20AWG/28AWG线缆,长5m ;安装框尺寸:35.6×19.1mm ;连接器尺寸:23×17.1mm

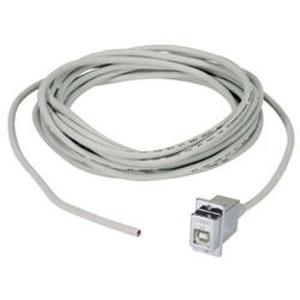

该产品为L-com（诺通）品牌ECF504-B-5M型号的USB B型母头面板安装连接器，配备5.0米引线，适用于工业级和商用设备中的稳定数据传输与供电需求。连接器采用标准USB Type-B接口设计，支持USB 2.0规范，确保兼容性与高速数据传输性能（最高可达480 Mbps）。

外壳采用ABS塑料材质，表面镀铬处理，具有良好的耐腐蚀性和机械强度；插针接触件为磷青铜材质，表面镀金30微英寸，提供优异的导电性、抗氧化能力和长久的插拔寿命。

电缆结构包括一根28AWG绞合双芯线用于数据传输（白色和绿色），两条20AWG导线用于电源（红色和黑色），并配有一根接地线及编织铜网屏蔽层，有效抑制电磁干扰（EMI），保障信号完整性。外护套为PVC材质，颜色为浅灰色（Pantone 400C），具备良好的柔韧性和耐磨性。

连接器端部设有模制应力释放结构，可防止因拉扯导致的内部断线或接触不良，提升整体可靠性。此外，该产品符合CE2011/65/EU (RoHS指令)环保标准，满足欧盟对有害物质限制的要求。

适用于需要将USB设备通过面板固定安装在机柜、控制箱、工业计算机、自动化系统或测试设备上的应用场景。

常用于工业自动化控制系统中，如PLC编程接口、数据采集终端、工业显示器、打印机、扫描仪等设备的后端连接。

也适合于实验室环境、医疗设备、通信基站以及各类嵌入式系统中，作为可靠的USB 2.0数据与电源传输通道。

由于其坚固的结构和屏蔽设计，特别适用于存在电磁干扰较强的工业现场，确保长期稳定运行。

请确保安装环境温度在-10°C至+70°C范围内，避免高温或低温环境影响电缆性能。

在安装过程中，请勿过度弯折或拉伸电缆，以免造成内部导线断裂或屏蔽层损坏。

建议在接线前检查电缆连续性，确保无短路或断路现象，以保证数据传输稳定性。

本产品为单个独立包装，应按照L-com包装规范PS-0031进行存储与运输，避免受潮或物理损伤。

切勿在非USB 2.0兼容设备上使用，否则可能导致通信失败或设备损坏。

安装时需预留足够空间以便于插拔操作，并确保面板开孔尺寸符合图纸标注的推荐切割尺寸（2X #4-40 UNC-28螺纹孔位）。

如需长期暴露在潮湿或腐蚀性环境中，建议配合防水密封圈或防护罩使用。
