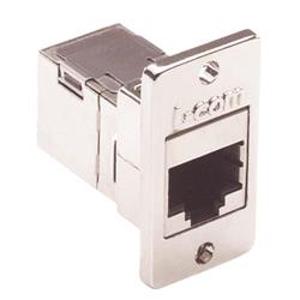

超 5 类屏蔽式 RJ45 (8x8) 优良型面板耦合器套件

工业品

价格：￥69.41价格含税（税率13%）

品牌名称: L-com(诺通)
商品型号: ECF504-SC5E
商品编号: C6435283
商品毛重: 22.26克(g)
类别
适用范围

广东仓0

购买数量

个

(1个/袋，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	耦合器
类别	超5类屏蔽式面板耦合器套件
适用范围	电信、局域网、声音/数据、IDF/MDF

属性	参数值
插芯材质	外壳:不锈钢 ;法兰接头:锌合金
接口类型	RJ45
规格	安装框尺寸:35.6×19.1×1.8mm ;耦合器尺寸:28.3×17.1×22.9mm

商品详情

产品特点 FEATURES

该产品为L-com（诺通）生产的ECF504-SC5E型号超5类屏蔽式RJ45面板耦合器套件，专为高要求网络环境设计。采用Cat 5e标准，支持高达100MHz的传输频率，适用于高速数据通信场景。产品具备屏蔽结构，有效抑制电磁干扰（EMI），提升信号完整性与传输稳定性。组件包括一个屏蔽式石英插头耦合器、一个法兰安装适配器以及两颗M4-40UNC-2A螺钉，便于在标准面板上快速安装。材质方面，法兰适配器采用锌合金制造，并经过镍镀层处理，具有良好的耐腐蚀性和机械强度；硬件部分使用不锈钢，确保长期使用的耐用性。符合RoHS环保标准，不含有害物质，适合绿色工程应用。额定电压36V，满足一般电信设备安全要求。整体设计紧凑，尺寸精确，可无缝集成于机柜或墙面面板中。

使用场景 APPLICATIONS

适用于需要稳定高速网络连接的工业及商业环境，如数据中心、服务器机房、监控系统、楼宇自动化系统等。特别适合电磁环境复杂、存在较强干扰的场所，例如工厂车间、电力设施附近、地铁站、医院等对数据传输可靠性要求较高的区域。可用于墙面或机柜面板上的网络端口扩展，实现模块化布线管理，方便后期维护和升级。也广泛应用于综合布线系统中的终端连接点，作为永久链路的一部分，保障网络系统的整体性能。

注意事项 PRECAUTIONS

安装前请确认面板开孔尺寸符合推荐规格（1.14英寸×0.900英寸，即29mm×22.9mm），以确保适配器正确安装。本套件出厂时为未组装状态，需用户自行将耦合器与法兰适配器装配并固定至面板。建议使用配套螺丝进行紧固，避免过度拧紧造成螺纹损坏。在高湿度或腐蚀性环境中使用时，应检查密封性，必要时加装防水罩。不建议用于超过36V的电压环境，以免影响电气安全。安装过程中请勿弯折或拉扯内部导线，防止接触不良。若需更换或维修，请断电操作，并注意静电防护措施。
