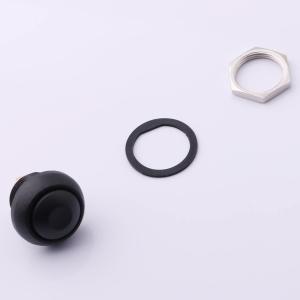

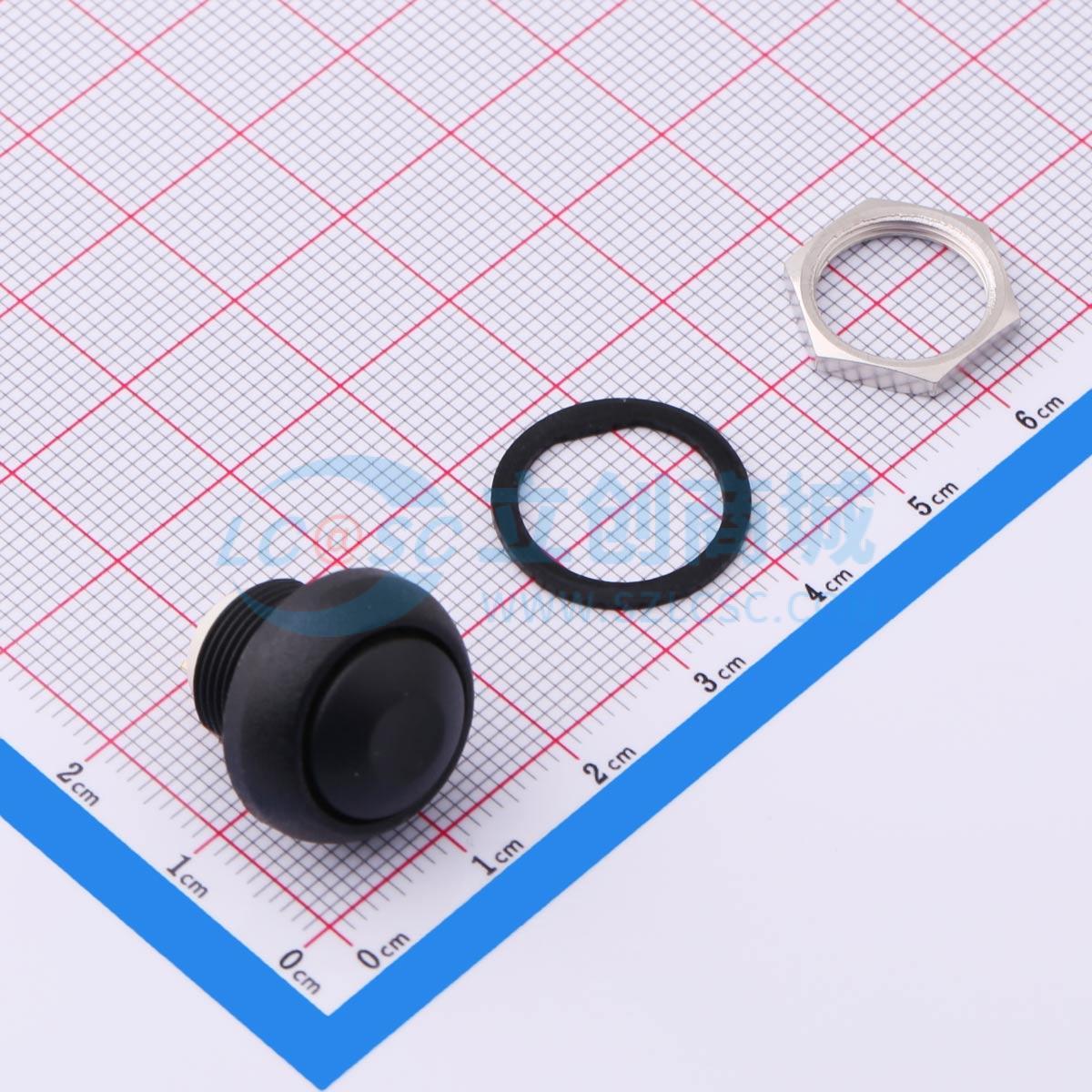

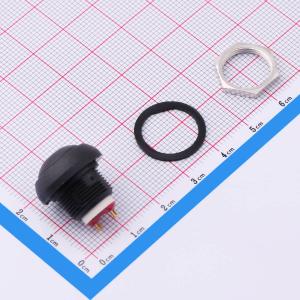

IDEC(日本和泉) 按钮开关 ISR3SAD200 3件套
- 工业品
价格：￥51.18价格含税（税率13%）
- 品牌名称
- IDEC(日本和泉)
- 商品型号
- ISR3SAD200
- 商品编号
- C5343542
- 商品毛重
4克(g)
广东仓0
购买数量
个
(50个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
系列与类型：属于IDEC（日本和泉）IS系列密封按钮开关，型号ISR3SAD200，为3件套组合，采用螺纹衬套设计（直径12mm），瞬时动作类型，具备紧凑型、轻量化结构，操作时提供清晰触觉反馈，提升操作辨识度。
2
防护与环境性能：防护等级达IP67（符合IEC 60529标准），可有效防尘、防短时浸水；环境适应性强，抗冲击性能达100g（IEC 512-4 test 6c），抗振动性能为10-500Hz、10g（IEC 512-4 test 6d），耐盐雾腐蚀（IEC 512-6 test 11f），工作温度范围-40℃至85℃（-40℉至185℉），适用于多类复杂工况。
3
电气性能：阻性负载下，最大电流电压额定值为400mA 32VAC、100mA 48VDC；初始接触电阻≤50mΩ，绝缘电阻≥1GΩ（500VDC测试），介电强度1000Vrms；电寿命满负载可达500,000次循环，保障长期稳定使用。
4
机械性能：适配面板厚度范围1.5mm（最小，对应059）至4mm（最大，对应157）；总行程1.7mm±0.3mm，典型操作力4N±3N，操作手感稳定；机械寿命（低负载或纯机械）达1,000,000次循环，耐用性优异；螺母安装扭矩限制：金属螺母（U166）≤1Nm，塑料螺母（U4248）≤1.5Nm，避免过紧损坏部件。
5
材料与工艺：外壳采用热塑性UL94-V0材料（阻燃等级高），执行器、衬套/挡板为聚酰胺6/6（耐磨、耐候），触点为银镀金（低接触电阻、抗腐蚀），端子密封采用环氧树脂（保障电气绝缘与防水）；焊接工艺要求：焊接温度≤300℃（572℉），单次焊接时间≤3秒，防止端子过热失效。
6
认证与端子：通过UL认证（2A 125VAC/250VAC，文件编号E83438），端子类型可选焊片（S）、直插PC（P）、快速连接（Z1，2.8×0.5mm），本型号（ISR3SAD200）为焊片端子设计，满足不同接线需求；执行器形状为圆形弯曲（R），电气功能为常开（NO，3），触点类型为银镀金（AD）。
7
颜色与选项：执行器颜色丰富，包括蓝（1）、深蓝（B）、黑（2）、绿（3）、灰（4）、黄（5）、红（6）、白（7/1）、亮铬（8）、橙色（9）、缎面铬（A）；衬套和挡板颜色可选黑色（00，标准）、亮铬（08）、白色（10）、缎面铬（20）；可选高执行器（104）、不同安装方式（075/234）等配置，支持定制化需求（如喷漆执行器/衬套、飞线+连接器、后模塑等）。
使用场景 APPLICATIONS
1
工业自动化领域：生产线控制按钮（如启动/停止、急停旁辅助操作）、机床操作面板（手动模式切换、参数调节触发），IP67防护与抗振动性能可应对车间粉尘、油污及设备振动环境。
2
电子设备与仪器仪表：实验室检测仪器（如信号触发、模式切换）、医疗辅助设备（如非侵入式设备的操作按钮，需防尘防水）、通讯基站/机房控制面板（环境温度变化大、需抗盐雾腐蚀），紧凑型设计适配精密设备空间限制。
3
户外与移动设备：工程机械（如挖掘机、叉车）的控制按钮（操作模式切换、附件功能触发）、农机设备（田间作业，需耐温、防泥水飞溅）、户外配电箱/控制柜（IP67防护应对雨水、灰尘侵袭），宽温范围适应极端气候。
4
交通运输：商用车（卡车、客车）的辅助控制按钮（如照明、雨刮模式切换）、轨道交通车载设备（抗振动、耐温要求高），高机械/电寿命满足频繁操作需求。
5
定制化应用：需特殊外观（如喷漆、软触感）、特殊接线（飞线+连接器）、后模塑防护的设备（如户外传感器节点、工业物联网终端），支持定制选项（如ISR3FADB22X1248-01样式），适配个性化设计需求。
注意事项 PRECAUTIONS
1
安装规范：
2
面板开孔：严格按规格书要求，标准安装（FLAT）时面板开孔尺寸需匹配（如标准安装的面板开孔直径约12.40mm等，参考图纸），避免开孔过大/过小导致密封失效或安装松动。
3
扭矩控制：安装螺母时，金属螺母（U166）扭矩≤1Nm，塑料螺母（U4248）≤1.5Nm，使用扭矩扳手或对应工具，防止过紧损坏衬套/面板，过松导致密封失效。
4
焊接操作：焊接端子时，温度≤300℃，单次时间≤3秒，建议使用恒温焊台，避免高温损坏环氧树脂密封或端子金属件，焊接后及时冷却。
5
使用环境限制：
6
温度范围：工作环境温度需在-40℃至85℃之间，避免在超出范围的环境（如极寒/高温密闭空间）长期使用，否则可能导致材料老化、电气性能下降。
7
防护等级：IP67为防短时浸水（通常指1米水深30分钟内），禁止在深度浸水、强水流冲击或沙尘浓度过高（超出IP67防尘能力）的环境长期使用，定期检查密封件（如O型圈、平面密封）是否老化、破损。
8
维护与检测：
9
清洁保养：定期用干燥软布清洁表面，若有油污/灰尘，可用微湿（无腐蚀性清洁剂）软布擦拭，禁止使用溶剂类清洁剂（如酒精、丙酮），避免腐蚀塑料/金属部件。
10
性能检测：定期（建议每季度或根据使用频率）检测触点电阻（≤50mΩ）、绝缘电阻（≥1GΩ，500VDC下），若电阻异常升高，需检查触点磨损或污染情况；机械/电寿命接近额定值时，提前备货更换，避免突发故障。
11
认证与选型：
12
若设备需UL认证，订购时需在型号中注明“UL”并按规格书要求填写订购格式，提前咨询工厂确认所选配置（颜色、端子、选项等）是否通过UL认证，避免因认证不符导致设备合规性问题。
13
选型时确认执行器颜色、衬套颜色、端子类型、安装方式等选项与实际需求一致，若需定制（如特殊接线、后模塑），联系供应商确认定制周期与技术细节。
