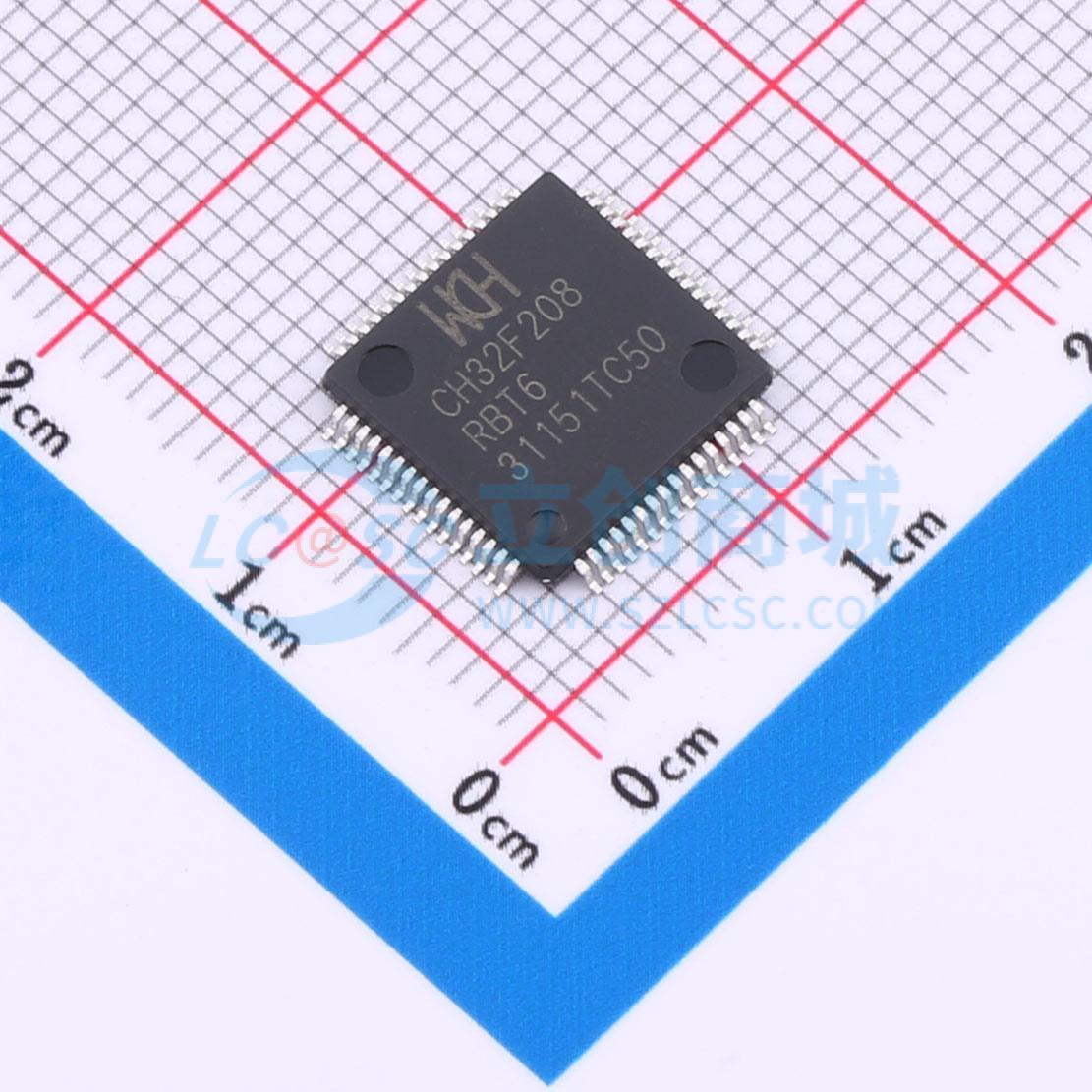

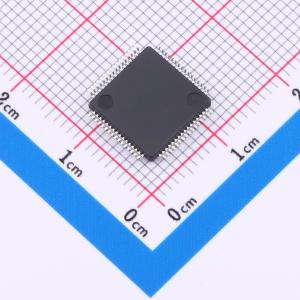

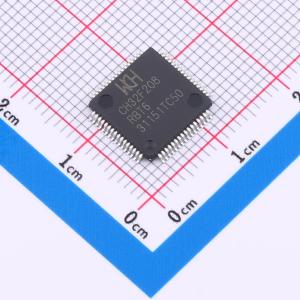

CH32F208RBT6

CH32F208 系列是基于32 位ARMR CortexTM-M3 内核设计的工业级无线型微控制器。该系列产品主频高达144MHz，独立了GPIO 电压（与系统供电分离）。CH32F208 系列具有1 组12 位模数转换ADC、2 组运放比较器、4 组定时器并扩展1 组32 位的通用定时器，标准通讯接口如USART、I2C、SPI 等。片上集成2Mbps 低功耗蓝牙BLE 通讯模块、10M 以太网 MAC+PHY 模块、USB2.0 全速设备 + 主机/设备接口、CAN 控制器等。

• 内核Core：
  • 32 位ARM Cortex-M3 内核
  • 单周期乘法和硬件除法
  • 中断技术、Fault 处理机制
  • 系统主频144MHz
• 存储器：
  • 可配最大64KB 易失数据存储区SRAM
  • 可配480KB 程序存储区CodeFlash（零等待应用区 + 非零等待数据区）
  • 28KB 系统引导程序存储区BootLoader
  • 128B 系统非易失配置信息存储区
  • 128B 用户自定义信息存储区
• 电源管理和低功耗：
  • 系统供电 V00 额定：3.3V
  • GPIO 单元独立供电 V10 额定：3.3V
  • 低功耗模式：睡眠、停止、待机
  • VBAT 电源独立为RTC 和后备寄存器供电
• 系统时钟、复位：
  • 内嵌出厂调校的8MHz 的RC 振荡器
  • 内嵌 40KHz 的RC 振荡器
  • 内嵌PLL，可选CPU 时钟达144MHz
  • 外部支持 32MHz 高速振荡器
  • 外部支持32.768KHz 低速振荡器
  • 上/下电复位、可编程电压监测器
• 实时时钟RTC：32 位独立定时器
• 1 组8 路通用DMA 控制器：
  • 8 个通道，支持环形缓冲区管理
  • 支持TIMx/ADC/USART/I2C/SPI
• 2 组运放、比较器：连接ADC 和TIMx
• 1 组12 位模数转换ADC，模拟输入范围：VS SA~VD DA，16 路外部信号 +2 路内部信号通道
  • 片上温度传感器
  • 双ADC 转换模式
• 16 路TouchKey 通道检测
• 多组定时器：
  • 1 个16 位高级定时器，增加死区控制和紧急刹车，提供用于电机控制的PWM 互补输出
  • 3 个16 位通用定时器，提供输入捕获/输出比较/PWM/脉冲计数及增量编码器输入
  • 1 个32 位通用定时器
  • 2 个看门狗定时器（独立和窗口型）
  • 系统时基定时器：24 位自减型计数器
• 4 个USART 接口
• 2 个I2C 接口（支持SMBus/PMBus）
• 2 个SPI 接口
• USB2.0 全速设备接口（全速和低速）
• USB2.0 全速主机/设备接口
• 1 组CAN 接口（2.0B 主动）
• 内置10M PHY 收发器
• 低功耗蓝牙BLE5.3
• 快速GPIO 端口
• 安全特性：CRC 计算单元，96 位芯片唯一ID
• 调试模式：串行2 线调试（SWD）接口
• 封装形式：LQFP 和QFN
