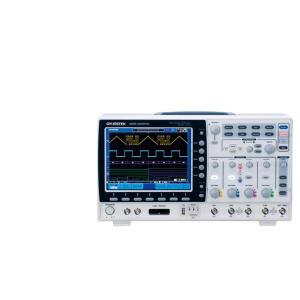

GWINSTEK(固纬)数字存储示波器200MHz,8"LCD,4CH,2GSa/s,2M点记录长度,80,000wfms/s波形捕获率GDS-2204A
- 工业品
价格：￥13424.4价格含税（税率13%）
- 品牌名称
- GWINSTEK(固纬)
- 商品型号
- GDS-2204A
- 商品编号
- C50083842
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
性能参数：台式数字存储示波器，带宽200MHz（可弹性升级至更高带宽），4通道（含EXT触发通道），实时采样率2GSa/s（单通道）、1GSa/s（双通道），等效采样率100GSa/s，存储深度2M点，波形捕获率80000wfms/s，配备8英寸TFT LCD SVGA彩色显示屏（分辨率800×600），支持YT、XY显示模式，波形显示方式含点、向量、可调余辉（16ms~10s）、无限余辉
2
核心技术：搭载第二代MemoryPrime科技，在2M记录长度下提供15个2GSa/s采样率的水平扫描档位；采用VPO（Visual Persistence Oscilloscope）信号处理技术，模拟示波器多层次余辉效果，提升波形细节捕捉能力
3
功能特性：内置信号搜索&播放功能，可按触发条件快速定位波形；分段内存功能（最大2048个分段），启动后加快波形更新率，便于观测低重复率信号；自动量测支持36种参数（如Pk - Pk、频率、上升时间等），单画面可同时显示8种量测数据，具备统计分析模式；波形信号处理支持±、×、÷、FFT（含Rectangular、Hamming等视窗）、d/dt、∫dt等运算；触发系统丰富，含边沿、脉冲宽度、视频等触发类型，触发延迟10ns~10s，耦合选项支持AC/DC/低频抑制/高频抑制/噪声抑制
4
扩展能力：可选配逻辑分析功能（升级为MSO），提供8/16个数字逻辑通道（采样率500MSa/s，带宽200MHz）；通讯接口齐全，含2个USB host、1个USB device、RS - 232、LAN（选配）、GPIB（选配）、SVGA（选配），支持远程控制、数据存储（保存设置20组、波形24组）、PictBridge打印机打印波形，适配系统整合与ATE应用；带宽可弹性升级（70/100/200MHz机型可升级至更高带宽），保护设备投资价值
5
硬件设计：输入阻抗约1MΩ//16pF，最大输入电压300Vrms（CAT I，使用指定探头时CAT II），偏移范围随档位调整（如1mV/div~20mV/div时±0.5V，5V/div~10V/div时±250V）；光标测量支持幅值、时间等单位，自动计数6位（2Hz~额定带宽），自动设置功能一键配置系统参数，操作便捷
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子研发领域：电子电路设计、嵌入式系统开发中，调试高速数字信号（如SPI、I2C总线）、模拟电路波形（如电源纹波、放大器失真），借助高采样率和存储深度捕捉瞬态故障，通过逻辑分析功能排查数字接口时序问题
2
生产测试环节：消费电子（如手机、电脑）、工业控制设备生产线，检测产品信号一致性，利用80000wfms/s的波形捕获率快速识别不良品的信号毛刺、失真，通过自动量测和统计分析提高检测效率，确保产品质量
3
教学实验场景：高校电子工程、自动化专业实验室，开展信号与系统、数字电路等课程实验，演示信号波形、触发原理、FFT频谱分析，借助直观的波形显示和多样功能，帮助学生理解电子理论，培养实践能力
4
维修检测场景：家电维修（如变频空调、智能电视）中，检测电源电路、控制板信号；汽车电子维修（如ECU、传感器）中，分析CAN总线、点火波形，结合万用表功能（需配套）或信号发生器功能（可选），快速定位故障点，提升维修效率
注意事项 PRECAUTIONS
1
操作规范：使用前务必阅读《使用手册/快速入门指南》，熟悉探头连接（使用指定GTP系列探头，确保阻抗匹配）、通道设置、触发条件设置，避免因参数设置错误导致波形失真或设备损坏
2
安全防护：输入信号电压不得超过300Vrms（CAT I），使用10:1探头时需确认探头额定电压（如GTP - 150A - 2为150MHz/300Vrms CAT II），防止过载损坏通道；设备工作时外壳需接地，避免静电或漏电风险
3
环境要求：工作环境温度0 - 50℃，相对湿度≤80%（40℃及以下）或≤45%（41 - 50℃），避免在潮湿、多尘、强电磁干扰（如大功率电机、射频设备附近）环境下使用，定期清理散热风扇（位于后板）滤网，防止过热
4
维护校准：设备需定期（建议每年）由专业人员校准，确保测量精度；非专业人员请勿拆解设备，如需维修请联系官方售后，避免损坏内部精密电路（如采样电路、显示屏驱动）
5
运输存储：运输或长期存储时，使用原厂防震包装，避免剧烈震动、跌落；存储环境温度0 - 40℃，相对湿度≤70%，避免阳光直射、高温（超过50℃）、低温（低于0℃）环境，防止显示屏老化、电路板受潮
6
功能升级：带宽升级、逻辑分析等功能需通过官方授权渠道进行，使用原厂升级套件，避免使用非认证配件导致设备故障或失去质保
