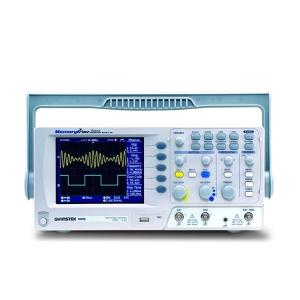

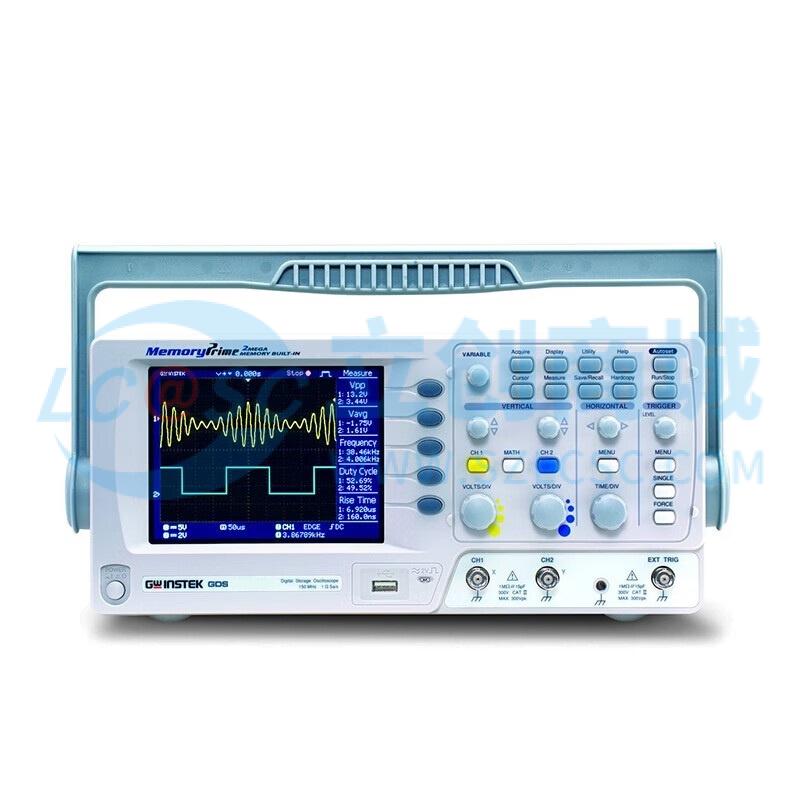

GWINSTEK(固纬)数字存储示波器100MHz,TFT LCD显示,2CH,USB Host&Device,1GSa/s,2M记录长度GDS-1102A-U
- 工业品
价格：￥5152.8价格含税（税率13%）
- 品牌名称
- GWINSTEK(固纬)
- 商品型号
- GDS-1102A-U
- 商品编号
- C50083868
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌型号：GWINSTEK(固纬) GDS-1102A-U数字存储示波器，属于GDS-1000A-U系列。
1

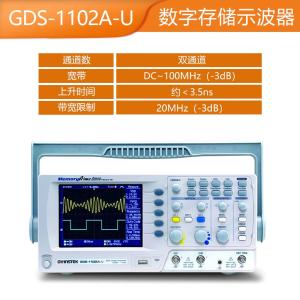

带宽与采样：带宽100MHz（DC - 100MHz，-3dB上升时间约3.5ns）；实时采样率1GSa/s，等效采样率25GSa/s。
2
通道与存储：双通道（2CH）输入，存储深度2M点，支持波形存储（bmp/jpg格式）、数据存储（csv/set格式）。
3
显示性能：5.7英寸彩色TFT LCD显示，分辨率234(垂直)×320(水平)点，8×10格显示刻度，清晰呈现波形细节。
4
测量功能：27组自动测量功能，支持电压（Vpp、Vamp、Vavg等）、时间（周期、上升/下降时间等）、频率、脉宽等参数测量；具备+、-、×、FFT、FFTrms、Zoom FFT等多重数学运算功能，可分析信号频谱与时域特性。
5
触发能力：触发源支持CH1、CH2、Line、外部，触发模式含自动、正常、单次、TV、边沿、脉冲宽度等；触发灵敏度DC - 25MHz约50mV，25MHz - 100MHz约15mV，范围±15V，可抑制AC/DC、高低频、噪声干扰。
6
垂直参数：输入灵敏度范围2mV/div - 10V/div（1 - 2.5步进调节），输入阻抗1MΩ±2%（约15pF），极性支持正常/反相，最大输入电压300V(DC + AC峰值)（CAT II等级）。
7
水平参数：时基范围1ns/div - 50s/div（1 - 2.5步进调节），模式涵盖主、窗口、放大窗口、滚动、X - Y，时间测量精度±0.01%，前置触发最大10格，后置触发1000格，便于捕捉复杂信号。
8
接口与扩展：USB Host&Device接口，支持PicBridge打印（无需复杂连接，一键打印波形/数据）；配备FreeWave远程控制软件，可通过PC端操作、存储波形；支持多种探棒（10:1/1:1可切换，0.1x - 2000x衰减率调节），兼容不同信号幅值测量。
9
实用功能：Go/NoGo功能可判断信号是否符合要求；数据记录器支持持续监控输入信号并存储；延迟ON/OFF、沿地/中心展开功能便于波形观察与分析；自动测量门限可灵活划分测量区域；具备多种语言菜单、在线帮助，操作友好。
10
电源与尺寸：电源支持AC 100V - 240V（48Hz - 63Hz自动选择），尺寸310(W)×142(H)×140(D)mm，约2.5kg，便携性较好。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
电子研发场景：电路设计、调试阶段，观察单片机、FPGA、电源电路等的信号波形，测量幅值、频率、脉宽等参数，验证电路功能是否符合设计要求；分析信号噪声、失真，优化电路性能。
1
电子制造产线：PCB板、模块、电源等产品的批量测试，检测信号完整性（如时序、幅值、频率），快速定位生产故障，提升产品良率；通过Go/NoGo功能实现自动化质检，提高检测效率。
2
教学实验场景：高校电子、电气、通信专业实验室，学生学习波形分析、电路原理，实操测量正弦波、方波、脉冲波等信号，理解时域/频域特性；借助多重运算功能，学习信号处理理论（如FFT频谱分析）。
3
维修服务领域：家电（如电视、空调）、工业设备（如变频器、PLC）维修，检测故障设备的信号（如电源纹波、通信总线信号），定位故障点（如短路、信号失真）；通过数据记录器长时间监控信号，捕捉偶发故障。
4
科研机构：基础电子研究（如传感器信号特性、通信协议解析），分析微弱信号、复杂信号的波形与参数，为科研论文、项目研发提供数据支撑；借助PC远程控制功能，整合到自动化测试系统中。
注意事项 PRECAUTIONS
安全操作：操作前务必阅读产品说明书，熟悉按键功能与安全规范；输入信号幅值不得超过300V(DC + AC峰值)，防止损坏输入通道；探棒使用前需进行补偿调节（通过校准信号输出端），确保测量精度。
1
电源与接地：使用AC 100V - 240V、48Hz - 63Hz的合规电源，确保电源接地良好，避免触电或设备损坏；设备工作环境需干燥、通风，温度0 - 40℃、湿度20% - 90%RH（非冷凝），远离粉尘、腐蚀性气体。
2
接口操作：USB设备（如U盘、打印机）连接时，需在设备断电或待机状态下插拔，避免带电操作损坏接口；PC远程控制时，确保FreeWave软件版本与设备兼容，安装驱动后再连接。
3
维护保养：定期清洁设备外壳（用干燥软布），避免液体、异物进入接口/散热孔；长期不使用时，建议每月通电一次（约30分钟），防止电容老化；探棒需妥善存放，避免弯折、拉扯，定期检查探棒线是否破损。
4
环境与运输：设备搬运时需轻拿轻放，避免剧烈震动；若长期闲置或运输，建议使用原配包装（或防震材料），防止碰撞损坏内部元件；避免在强电磁干扰环境（如大功率电机、射频设备旁）使用，防止信号受干扰。
