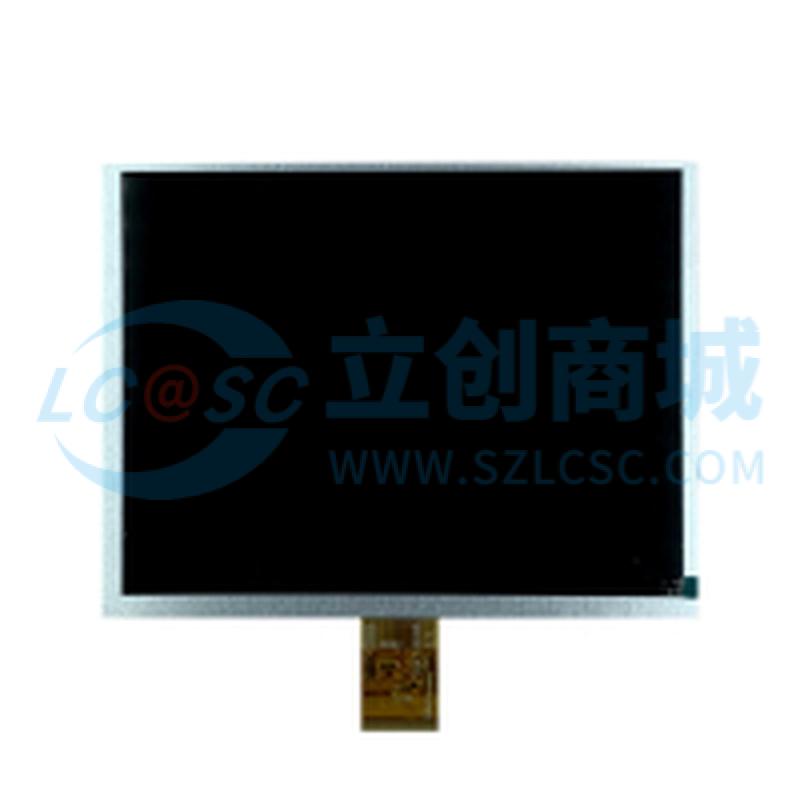

天马10.4寸LCD液晶显示屏
- 工业品
价格：￥254.25价格含税（税率13%）
- 品牌名称
- 天马微
- 商品型号
- TM104SDHG30-71
- 商品编号
- C49424369
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该产品为天马微电子（Tianma Microelectronics）生产的10.4英寸工业级TFT-LCD液晶显示屏模块，型号TM104SDHG30-71。采用a-Si非晶硅技术，具备TN型、常白显示模式，分辨率为800(RGB)×600，像素间距为0.264mm×0.264mm，适用于高精度工业显示需求。
1
高亮度与对比度：典型亮度达350 cd/m²，对比度高达500:1，确保在各种光照环境下清晰可视。
2
抗眩光表面处理：配备抗眩光涂层，有效减少环境光反射，提升户外或强光环境下的可视性。
3
RGB 888 TTL接口：支持标准RGB 8位数据输入，兼容主流嵌入式系统和工业控制器，便于集成。
4
无LED驱动设计：背光部分无需外部LED驱动芯片，简化系统设计，降低整体功耗和成本。
5
长寿命LED背光：LED使用寿命长达30,000小时，满足长时间连续运行的工业应用要求。
6
支持多种工作模式：支持SYNC、SYNC-DE及DE三种同步模式，通过MODE引脚切换，适应不同主机控制需求。
7
稳定电气参数：供电电压VCC为3.3V，AVDD为11V，VGH/VGL分别提供25V和-7V驱动电压，保证面板稳定工作。
8
高可靠性设计：通过多项工业级环境测试，包括高温/低温运行、湿热、振动、冲击、静电放电等，确保在恶劣工况下长期稳定运行。
9
符合环保标准：符合欧盟RoHS指令（2011/65/EU）及修订指令（2015/863/EU），不含铅、汞等有害物质，绿色环保。
10
模块化封装：尺寸为228.4×175.4×6.2mm，重量约360g，采用FPC柔性连接器（CN1: FH28-60S-0.5SH），便于安装与布线。
11
电源管理优化：推荐上电顺序明确（VCC→AVDD→VGL→VGH→DATA→BL），避免误操作导致损坏。
12
色彩表现优异：NTSC色域达50%，白点坐标x=0.302/y=0.319，色彩还原真实自然。
13
响应时间快：上升时间≤40ms，下降时间≤40ms，适合动态图像显示。
14
兼容性强：支持16.2M色深（8bit），可实现丰富色彩显示，满足复杂图形界面需求。
使用场景 APPLICATIONS
该10.4英寸工业LCD模块专为工业自动化、医疗设备、仪器仪表、车载显示、工控机、安防监控、自助终端等严苛环境下的应用而设计。
1
工业控制面板：用于PLC人机界面、数控机床操作屏、生产线监控系统等，提供清晰稳定的数据显示。
2
医疗设备显示：适用于监护仪、超声设备、诊断仪器等，其高对比度和抗眩光特性有助于医护人员准确读取信息。
3
车载与轨道交通：可用于车辆仪表盘、列车控制系统、调度终端等，具备良好的抗震性和温度适应性。
4
安防监控系统：作为监控中心的本地显示单元，支持长时间连续工作，耐候性强。
5
自助服务终端：如银行ATM、售票机、查询机等，用户交互频繁，需具备高可靠性和长寿命。
6
科研与实验室设备：用于数据采集与分析系统的显示输出，支持多模式同步信号输入，适配不同控制器。
7
物流与仓储管理系统：在仓库作业中作为手持终端或固定站台显示器，应对复杂环境下的视觉需求。
由于其宽温工作范围（-20℃～+70℃）、高可靠性及抗干扰能力，特别适合在粉尘、潮湿、振动、电磁干扰较强的工业现场部署。
注意事项 PRECAUTIONS
为确保本LCD模块的正常运行和延长使用寿命，请严格遵守以下使用规范：
1
严禁物理冲击：显示屏为玻璃材质，禁止跌落、挤压或撞击，以免造成内部液晶泄漏或屏幕碎裂。
2
避免液体接触：若发生液晶泄漏，切勿接触皮肤或吸入，应立即用肥皂水清洗，并远离火源。
3
正确清洁方法：使用柔软干布擦拭表面；若污渍顽固，可用异丙醇或乙醇轻拭，严禁使用水、酮类、芳香烃类溶剂，防止损伤偏光膜。
4
不得拆解模块：该模块为密封结构，不可自行拆卸，否则将失去保修资格并可能导致永久损坏。
5
静电防护：操作前必须佩戴防静电手环，所有工具（如电烙铁）需接地，工作环境湿度建议保持在40%以上，防止静电击穿电路。
6
保护膜处理：出厂时贴有保护膜，揭除时需缓慢进行，避免产生静电。
7
电源顺序控制：必须按照推荐的上电顺序（VCC→AVDD→VGL→VGH→DATA→BACKLIGHT）启动，断电顺序相反，以防止电压突变损坏驱动电路。
8
输入信号要求：逻辑电源关闭时不得输入任何信号，避免寄生电流影响器件寿命。
9
存储条件：存放温度应在0℃～40℃之间，相对湿度≤80%，避免阳光直射、荧光灯照射以及酸碱腐蚀性气体环境。
10
运输安全：运输过程中严禁颠簸、摔落、受压或暴露于潮湿环境中，应使用原包装箱运输。
11
长时间静态图像风险：避免长时间显示固定画面（如LOGO或菜单），否则可能引起“残影”现象，建议启用屏幕保护程序。
12
背光驱动安全：LED背光驱动电路需具备过流保护功能，防止因短路或异常负载导致LED烧毁。
13
废弃处理：废弃模块应先粉碎后用丙酮或乙醇清洗，再进行焚烧处理，防止环境污染。
14
安装时请确认连接器插针对齐，避免插反或虚接导致信号异常。
15
若需更换背光组件，请确保新组件规格一致，且电压匹配（9.6V/240mA）。
