龙腾12.1寸LCD液晶显示屏
- 工业品
价格：￥536.75价格含税（税率13%）
- 品牌名称
- IVO(龙腾光电)
- 商品型号
- M121GNX2 R1
- 商品编号
- C49424376
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

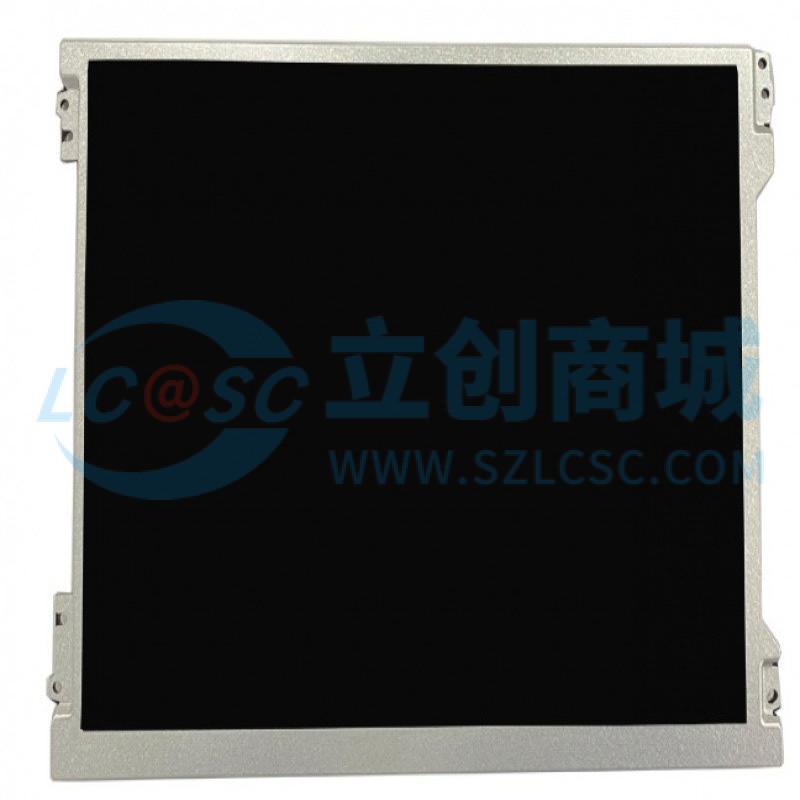

该产品为IVO（龙腾光电）生产的M121GNX2 R1型号12.1英寸TFT LCD液晶显示屏，采用非晶硅薄膜晶体管技术，具备高分辨率和优良的显示性能。其主要特点包括：
1
12.1英寸对角线主动矩阵TFT LCD面板，分辨率为XGA（1024×768像素），适合工业控制、医疗设备、车载系统等需要清晰图像的应用。
2
配备LED背光系统，典型白光亮度达350 cd/m²，对比度高达800:1，响应时间仅16毫秒（典型值），确保画面流畅且色彩还原真实。
3
支持6位或8位数据输入模式，兼容性高，可通过SEL68引脚选择，满足不同系统接口需求。
4
采用LVDS（低压差分信号）接口，支持高速传输，减少电磁干扰，提升系统稳定性。接口包含20针FPC连接器，兼容MSB240420HE推荐型号。
5
具备抗眩光表面处理与3H硬度涂层，有效防止反光并增强耐磨性，适用于工业环境。
6
最佳可视方向为6点钟方向，水平与垂直视角均达到80°以上（对比度>10），提供宽广视野。
7
支持PWM调光功能，调节范围5%-100%，频率可达20kHz，实现精确亮度控制。
8
内置DC/DC转换电路及伽马校正电路，保证图像均匀性和色彩一致性。
9
模块尺寸为279.0×209.0×9.0mm，重量不超过545g，结构紧凑，易于集成到各类设备中。
10
工作温度范围-20℃至70℃，存储温度可达-30℃至80℃，适应多种工业环境。
11
符合RoHS环保标准，无铅工艺，绿色安全。
此外，模块内置LVDS接收器，并集成终端电阻，简化外部电路设计，提高信号完整性。
使用场景 APPLICATIONS
该12.1英寸LCD显示屏适用于多种工业级和专业领域应用，具体包括：
1
工业自动化控制面板：如PLC人机界面、数控机床操作屏、生产线监控系统等，因其高稳定性和宽温工作能力，适合复杂工业现场。
2
医疗设备显示：例如监护仪、超声设备、诊断仪器等，要求高清晰度、低延迟和长时间稳定运行，本产品满足此类需求。
3
车载信息娱乐系统：可作为导航、仪表盘或后视系统显示屏，具备抗眩光和宽视角特性，提升驾驶安全性。
4
商用POS终端与自助服务机：用于零售、银行、机场等场所的信息交互界面，支持长时间连续工作。
5
科研与测试设备：在实验室或检测仪器中作为数据可视化输出界面，提供准确可靠的图像反馈。
6
安防监控系统：配合摄像头使用，实时显示监控画面，具有良好的色彩表现和响应速度。
由于其支持LVDS接口、具备宽温工作能力和良好抗静电设计，特别适合对可靠性要求较高的嵌入式系统集成项目。
注意事项 PRECAUTIONS
在使用和安装该M121GNX2 R1 LCD模块时，请严格遵守以下注意事项以确保产品寿命和系统安全：
1
严禁在电源开启状态插拔连接器，以免造成电气冲击或损坏内部电路。
2
必须按照规定的上电/断电顺序操作：上电顺序为VCC → AVDD → VGL → VGH → 数据信号 → 背光；断电顺序则相反。此顺序确保各电压层级平稳切换，避免瞬态电流损坏驱动芯片。
3
输入电压不得超过绝对最大额定值（VDD ≤ 5V），建议工作电压保持在3.0~3.6V之间，避免过压导致器件失效。
4
环境湿度应控制在85%RH以内，尤其在高温环境下需防止结露，否则可能引起短路或腐蚀。
5
不得拆卸或修改模块结构，内部敏感组件易受损伤，且厂家不承担改装后的保修责任。
6
操作前务必断开电源，避免静电放电（ESD）损害CMOS集成电路。操作人员应佩戴防静电手环并接地。
7
不要直接用手触摸偏振膜表面，避免划伤或留下指纹影响显示质量。若需清洁，应使用柔软棉布轻轻擦拭，不可使用酒精或其他强溶剂（除非必要时使用少量石油苯）。若有水渍或唾液残留，应及时清除，防止长期接触导致变形或色衰。
8
避免对模块施加机械应力，尤其是弯曲或扭转，否则可能导致TFT阵列损坏。
9
存储时应置于阴凉干燥处，避免阳光直射或荧光灯照射，防止光学老化。
10
若长时间显示同一静态图像，可能会出现“残影”现象，建议定期更换显示内容或启用屏幕保护程序。
11
外部系统需做好电磁屏蔽和接地措施，因模块含有高压频率电路，可能产生EMI干扰。
12
请勿调整模块上的可变电阻，以免影响正常工作。
13
废弃时请遵循当地电子废弃物处理规定，不得随意丢弃。
14
使用前建议联系IVO公司确认设计方案，确保兼容性和可靠性。
