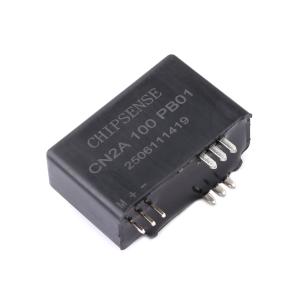

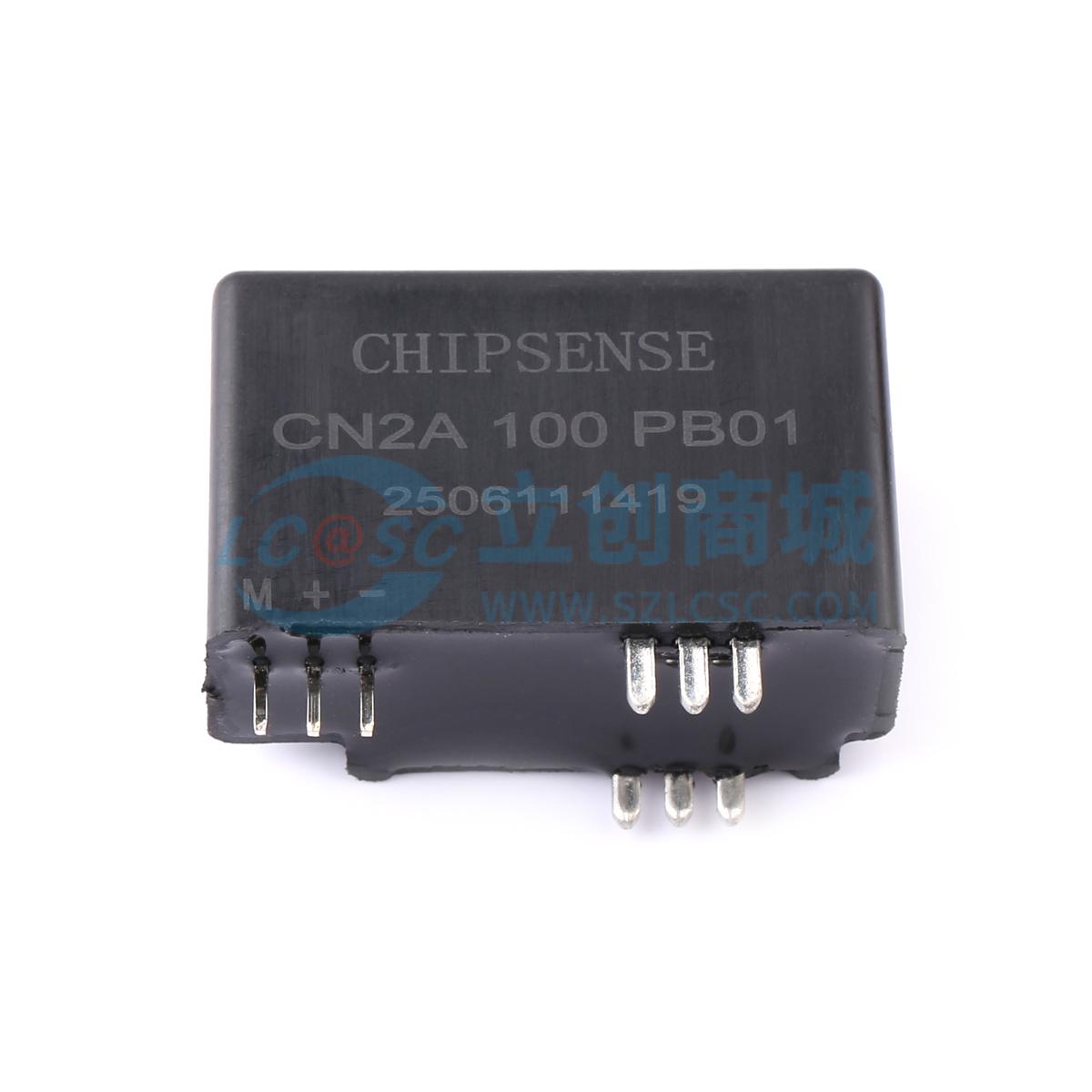

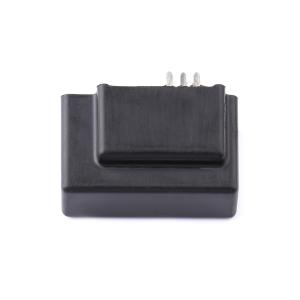

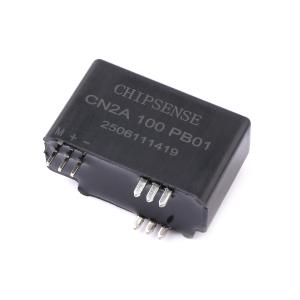

CN2A 100 PB01
- 工业品
价格：￥57.12价格含税（税率13%）
- 品牌名称
- CHIPSENSE(芯森)
- 商品型号
- CN2A 100 PB01
- 商品编号
- C49164842
- 商品毛重
21.4克(g)
广东仓75
购买数量
个
(36个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
采用闭环（补偿式）霍尔效应原理，实现高精度电流测量
2
原边与副边之间具备galvanic隔离，安全性高
3
绝缘塑料外壳符合UL94-V0标准，防火等级优异
4
线性度误差低至±0.1% of IPN，测量准确性好
5
精度可达±0.5% of IPN，增益误差±0.2%，性能稳定
6
失调电流温漂小（±0.15mA@-40~85℃），环境适应性强
7
无插入损耗，不影响被测电路
8
符合IEC 60664-1、IEC 61800-5-1、IEC 62109-1等标准
9
额定原边电流100A RMS，最大测量电流160A RMS
10
输出额定电流50mA RMS，线圈匝数比1:2000
11
频率带宽达200kHz（-3dB），响应时间1μs@90%IPN，适合快速变化电流测量
12
交流隔离耐压5kV（50Hz/1min），冲击耐压12kV（1.2/50μs），绝缘性能可靠
13
操作温度范围-40~85℃，存储温度-40~90℃，适应恶劣环境
14
质量仅20g，体积小巧便于集成
使用场景 APPLICATIONS
1
AC变频调速与伺服电机驱动系统
2
不间断电源（UPS）
3
直流电机驱动的静止式变流器
4
开关模式电源（SMPS）
5
焊接应用电源
6
电池管理系统
7
风能逆变器
8
测试与检测设备
9
其他需要高精度电流测量且需原副边隔离的电力电子设备
注意事项 PRECAUTIONS
1
必须按照IEC 61800-5-1标准使用本传感器
2
安装后需确保传感器导电部分不可被外界触及，必要时加装保护壳或屏蔽罩
3
主电源需设计为可断开状态，确保维护安全
4
避免超过绝对最大额定值：供电电压±18V，静电放电（接触）2kV，否则可能永久损坏传感器
5
长时间暴露在极限条件下会降低产品可靠性
6
操作温度范围为-40~85℃，存储温度-40~90℃，超出范围可能影响性能
7
被测电流从IN流向OUT时输出电流为正向，需注意接线方向
8
PCB布线时，原边连接孔建议Φ2.0mm，副边信号孔建议Φ1.2mm
9
对于非标准应用（如不同电源电压、线圈匝比），请联系CHIPSENSE获取定制产品
10
使用过程中注意静电防护，避免静电损坏传感器
