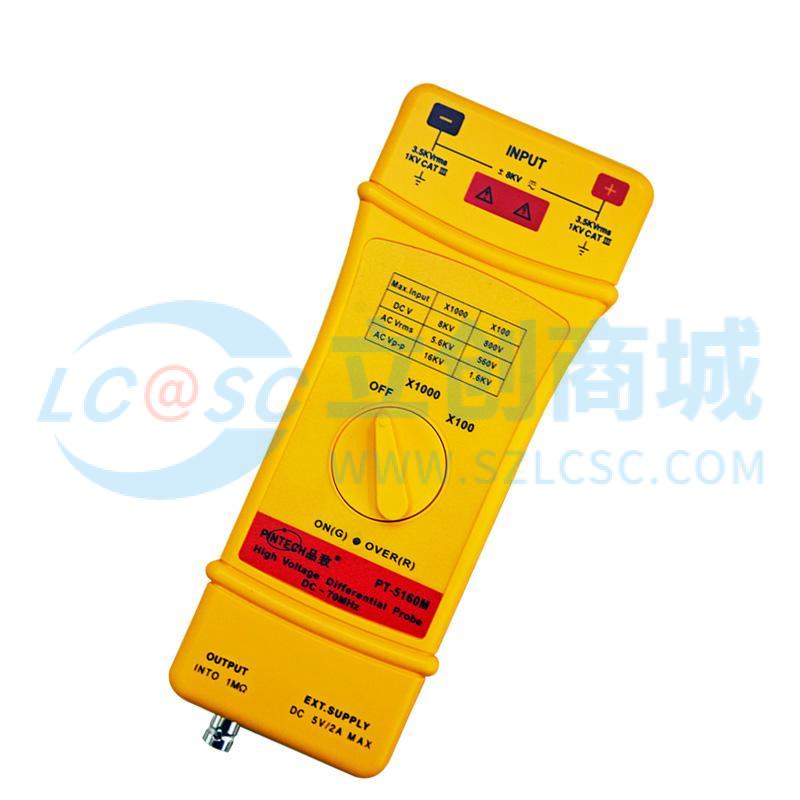

Pintech品致高压差分探头PT-5160M(DC-70MHz 16kVp-p)
- 工业品
价格：￥9280价格含税（税率13%）
- 品牌名称
- PINTECH(品致)
- 商品型号
- PT-5160M
- 商品编号
- C47120979
- 商品毛重
1克(g)
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情

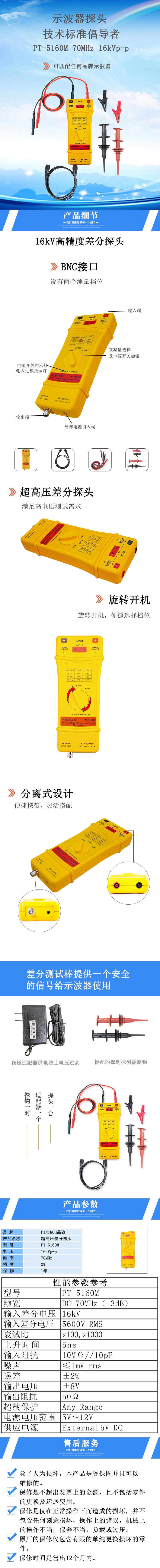

产品特点 FEATURES
1
超高压差分测量能力：输入差分电压可达16kV，满足高压电路测试需求
2
宽频带性能：频宽覆盖DC-70MHz（-3dB），支持高频信号准确采集
3
双衰减档位设计：提供500:1和1000:1两种衰减比，适配不同电压范围的测量场景
4
兼容主流示波器：采用BNC接口，可匹配任何品牌示波器使用
5
便捷操作设计：旋转开机方式，方便快速选择档位；配备电源开关指示和输入过载指示灯，实时反馈工作状态
6

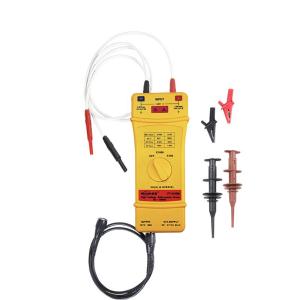

分离式结构：探头主体与测试线分离，便携性强且搭配灵活
7
稳定输出特性：输出阻抗50Ω，与示波器输入阻抗匹配，确保信号传输稳定；输出电压范围±8V
8
多重保护功能：具备输入过载保护（范围5V~12V）和超温保护，提升使用安全性
9
外部供电：采用External 5V DC电源供电，搭配稳压适配器防止电压过高
10
可靠品质：品牌为PINTECH品致，提供1年保修服务，性能参数精准（如上升时间≤5ns，噪声≤1mV rms）
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电力电子设备测试：适用于逆变器、变频器、UPS电源等高压电力电子设备的电压波形分析
2
开关电源研发：可用于开关电源的高压侧信号测量，助力电路设计优化
3
电机驱动系统检测：针对电机控制器的高压差分信号进行采集，辅助故障诊断
4
实验室高压电路实验：满足高校或企业实验室中高压电路的研发与测试需求
5
工业设备维护：用于工业自动化设备中高压部件的信号监测，保障设备稳定运行
6
电子元器件测试：对高压电容、二极管等元器件的工作状态进行信号采集分析
注意事项 PRECAUTIONS
1
测量前需确认衰减档位选择正确，避免因档位不当导致设备损坏或测量误差
2
严禁在超过最大输入差分电压（16kV）的场景下使用，防止探头过载损坏
3
使用前检查探头线缆、接头及主体是否完好，如有破损需停止使用并维修
4
必须使用指定的External 5V DC电源供电，禁止使用非标配适配器，以免造成电路故障
5
避免在潮湿、高温或粉尘浓度过高的环境中使用，防止设备性能下降或短路
6
存放时应将探头主体与测试线分离，置于干燥通风处，避免挤压和碰撞
7
若出现输入过载指示灯亮起的情况，需立即停止测量并断开探头与被测电路的连接，排查原因后再使用
