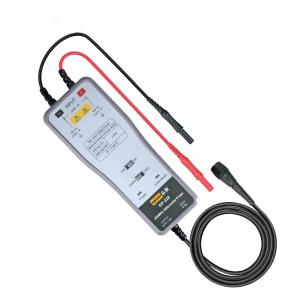

Pintech品致示波器差分探头DP-220(DC-200MHz 260Vpeak)
- 工业品
价格：￥11088价格含税（税率13%）
- 品牌名称
- PINTECH(品致)
- 商品型号
- DP-220
- 商品编号
- C47120991
- 商品毛重
1克(g)
广东仓0
购买数量
套
(1套/盒，最小起订量1套，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
型号为DP-220的有源差分示波器探头，带宽覆盖DC-200MHz（-3dB），上升时间1.75ns，信号响应迅速
2
支持10X/100X两档衰减比切换，适配不同电压量级的测量需求
3
输入电压范围：10X档≤260Vp、100X档≤2600Vp；输入直流电压：10X档≤26V、100X档≤260V，测量范围广
4
测量精度达±2%（需预热20分钟后），数据输出可靠
5
输入阻抗为1MΩ/1pF，示波器输入阻抗1MΩ，信号匹配性好
6
配备一体式引入线、衰减选择开关、频宽选择开关、过载指示灯等功能部件，操作便捷
7

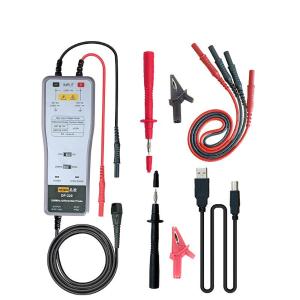

包含输出BNC电缆、100cm延长线、测试棒、鳄鱼夹、AC转换器等丰富配件，满足多样测试场景
8
采用指定外部5V DC电源供电，最大消耗电流300mA，功耗低
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
电子电路研发实验室：用于检测开关电源、逆变器等设备中的差分信号波形
2
工业设备维护：对电机驱动电路、功率模块的电压信号进行测量分析，排查故障
3
电力电子领域：测量高压差分信号，如变频器输出端的电压波形
4
高校教学实验：辅助学生学习差分信号测量原理，开展电路实验操作
5
电子维修车间：对电路板差分信号节点进行测试，判断元件工作状态
注意事项 PRECAUTIONS
1
使用前需预热20分钟，确保测量精度达到±2%的要求
2
根据被测电压大小选择10X/100X衰减比，避免输入电压超过额定范围导致探头损坏
3
连接探头时需确保被测设备断电，防止触电或设备损坏
4
定期检查线缆、测试棒、接头等部件是否破损，破损需及时更换
5
过载指示灯亮起时立即停止测量，排查输入信号过载问题
6
使用指定外部5V DC电源供电，不可用不符合规格的电源
7
避免探头受剧烈冲击或摔落，存储及使用环境需清洁干燥
