商品参数
参数完善中
商品详情
产品特点 FEATURES
1
性能稳定可靠，覆盖ISM 2.4GHz频段（2400~2500MHz）
2
低剖面紧凑型尺寸（5.0×2.2×1.6mm），节省设备内部安装空间
3
符合RoHS环保标准，满足绿色生产与使用要求
4
兼容SMT贴片工艺，可降低组装成本并提升产品质量一致性
5
特征阻抗50Ω，VSWR最大值为2，信号传输损耗小
6
典型峰值增益2.2dBi，典型效率66%，信号收发效果优良
7
采用专有设计与工艺制造，确保优异性能表现
使用场景 APPLICATIONS
1
ISM 2.4GHz频段相关无线应用
2
ZigBee/BLE（蓝牙低功耗）无线通信系统
3
蓝牙耳机设备集成
4
需WiFi或Bluetooth功能的手持设备（如智能手机等）
5
符合IEEE802.11 b/g/n标准的无线设备
6
无线PCMCIA卡或USB dongle等外接无线模块
注意事项 PRECAUTIONS
1
焊接需遵循无铅工艺标准：预热阶段150-200℃持续60-180秒，217℃以上阶段持续60-150秒（具体以标准焊接曲线为准）
2
天线最大输入功率不超过2W，避免过载损坏
3
工作环境温度范围为-40℃至85℃，超出范围可能影响性能或缩短寿命
4
存储环境需控制在温度-5℃至40℃、相对湿度20%-70%，保质期为1年
5
安装时请参考Unictron应用笔记《General guidelines for the installation of Unictron’s chip antennas》获取详细指导
6
所有规格参数可能未经通知进行变更，使用前请确认最新版本规格书
7
搬运存储时避免挤压包装，防止天线受损

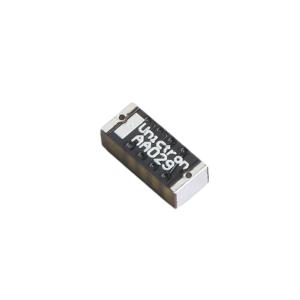

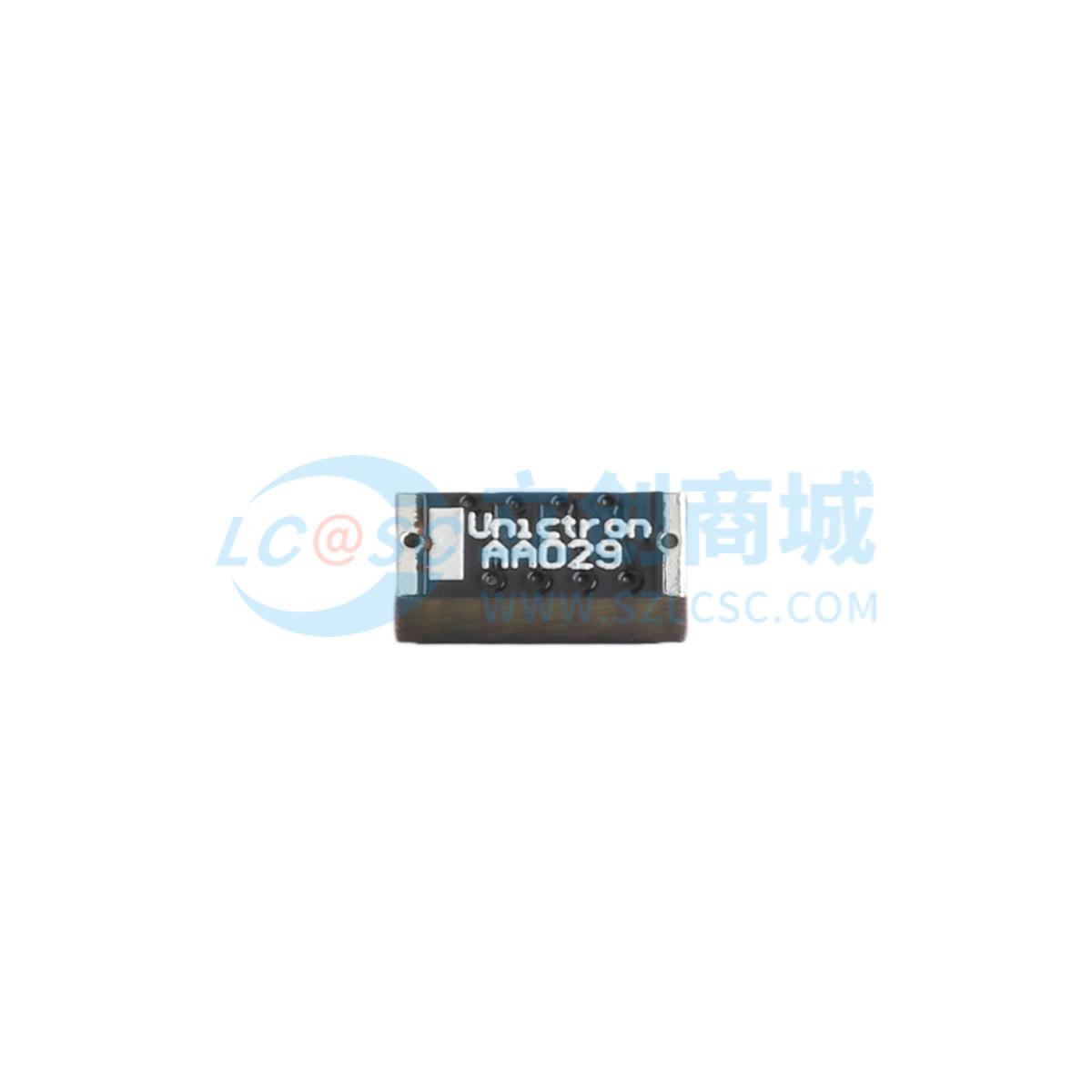

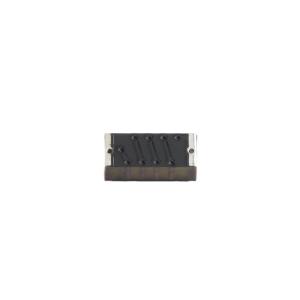

LXC(连兴创)陶瓷SMT天线-AA029
价格：￥3.88
购买数量
个
(5000个/圆盘，最小起订量1个，递增量：1)
总价金额：
