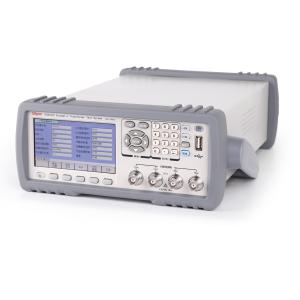

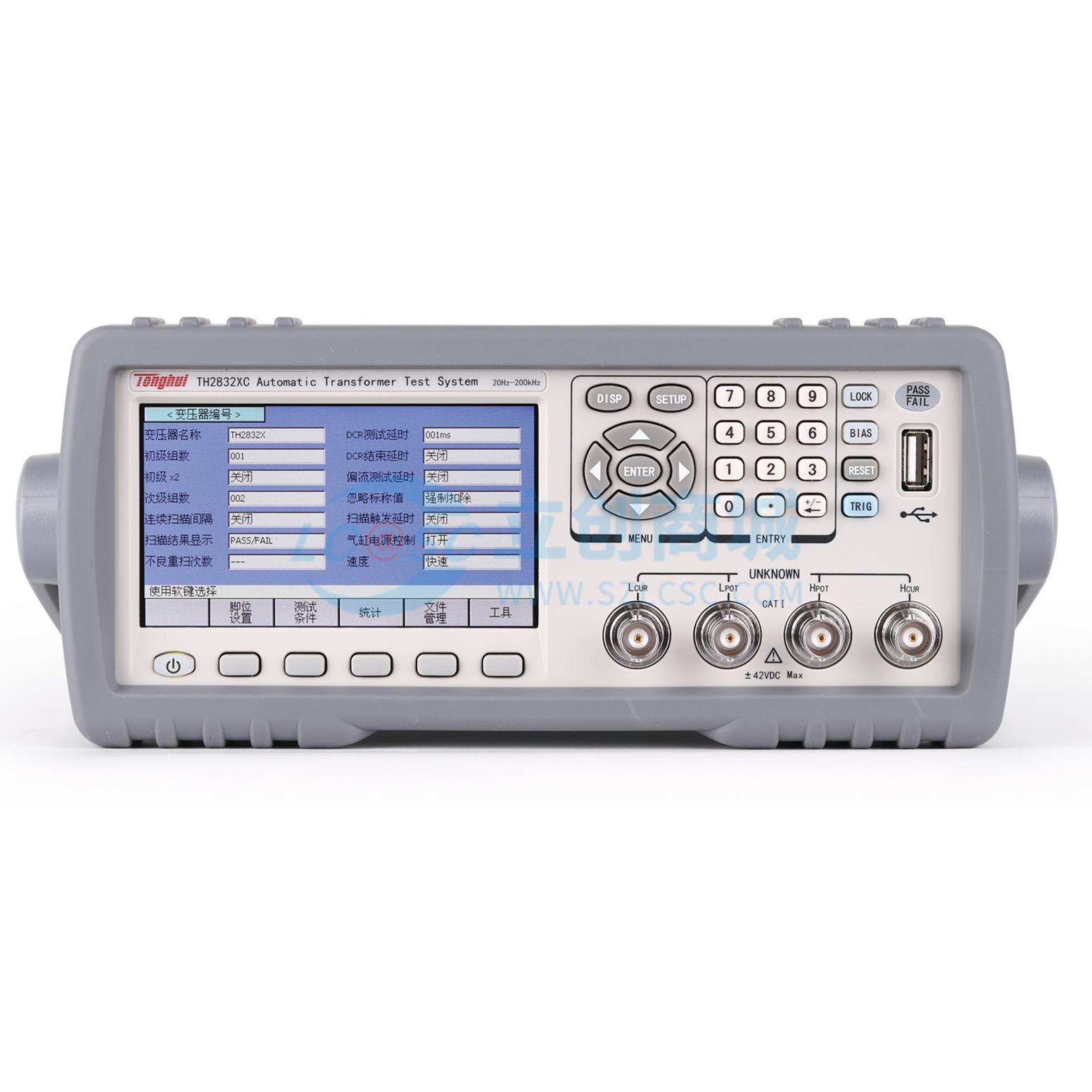

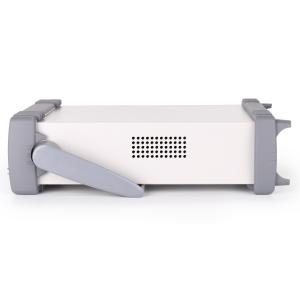

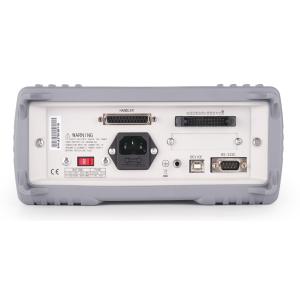

TH2832XC 自动变压器测试系统

价格：￥5537价格含税（税率13%）

台

(1台/箱，最小起订量1台，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

1 支持多类变压器参数测试：涵盖圈数（TURN）、电感（Lx）、品质因数（Q）、漏感（Lk）、匝间电容（Cx）、阻抗（Zx）、交流电阻（ACR）、直流电阻（DCR）、脚位短路（PS）、平衡度（BL）及二极管（LED）等参数

2 灵活测试条件设置：各参数可自定义测试频率（20Hz~200kHz）、电平（5mV~10V等）、开关状态及扫描顺序

3 多样化测试模式：圈数测试支持8种模式（如电压比、圈数比、电感比等），电感测试支持多频多电平设置

4 高效扫描功能：支持自动触发、连续扫描间隔设置（0~60s）、不良品重测（0~9次），提升测试效率

5 精准测试能力：具备偏差扣除（强制扣除/测试）、继电器动作延时调整（2~10ms）、DCR测试延时设置，保障测试精度

6 灵活的脚位配置：支持变压器脚位与夹具脚位关联、串联/并联脚位设置，适配不同类型变压器

7 完善的数据管理：支持CSV/HEX格式数据保存，Handler接口输出测试结果，适配自动化生产线

8 安全与保护功能：气泵电源控制（不良保持/锁定）、继电器延时优化，降低设备损耗

1 变压器生产企业：成品检测线批量测试变压器的圈数、电感、漏感、平衡度等参数，确保产品一致性

2 研发实验室：测试变压器的频率特性、电压/电流平衡度、漏感随频率变化规律，辅助新品研发

3 电子元器件来料检验：检测供应商提供的变压器是否符合规格要求，如圈数比、电感值偏差

4 高校电力电子实验：教学中演示变压器参数测试原理，或学生实验测量变压器的各项性能指标

5 自动化生产线：通过Handler接口与其他设备联动，实现变压器的无人化批量检测与分选

1 测试前需完成开路/短路校正，确保测试精度；测试夹具需正确连接并锁紧，避免接触不良

2 禁止带电插拔SCANNER控制线及测试线，防止设备损坏；气泵气管需加滤水装置，延长气阀寿命

3 继电器动作时间应根据设备老化情况合理调整（2~10ms），避免测试误差；气泵速度不宜过慢，防止影响测试效率

4 不良品重测次数建议设置为1~3次，避免过度重测降低效率；忽略标称值功能仅在特定场景（如脚位插错）使用

5 设备应在温度0~40℃、湿度≤75%RH的环境下使用，避免灰尘进入；测试后需关闭气泵电源，断开连接线

6 脚踏开关插入后，面板START按键失效，需通过脚踏触发测试；气泵电源控制设置为“不良锁定”时，需输入密码解除锁定
