雄和远景,电路板表贴六角螺母柱,M1.4X1.5,铁镀锡

工业品

价格：￥0.457268

原价：￥ 0.4666

50+￥0.428848￥0.4376

3000+￥0.357798￥0.3651

6000+￥0.343588￥0.3506

品牌名称: Sinhoo(雄和远景)
商品型号: SMTSO1415MTJ
商品编号: C30182736
商品毛重: 0.183167克(g)
表面处理
材质

广东仓2,150

购买数量

个

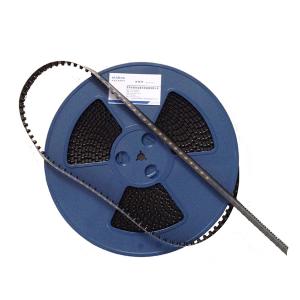

(3000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交2单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	贴片六角螺母柱
表面处理	镀锡

属性	参数值
材质	铁
规格	M1.4X1.5

商品详情

产品特点 FEATURES

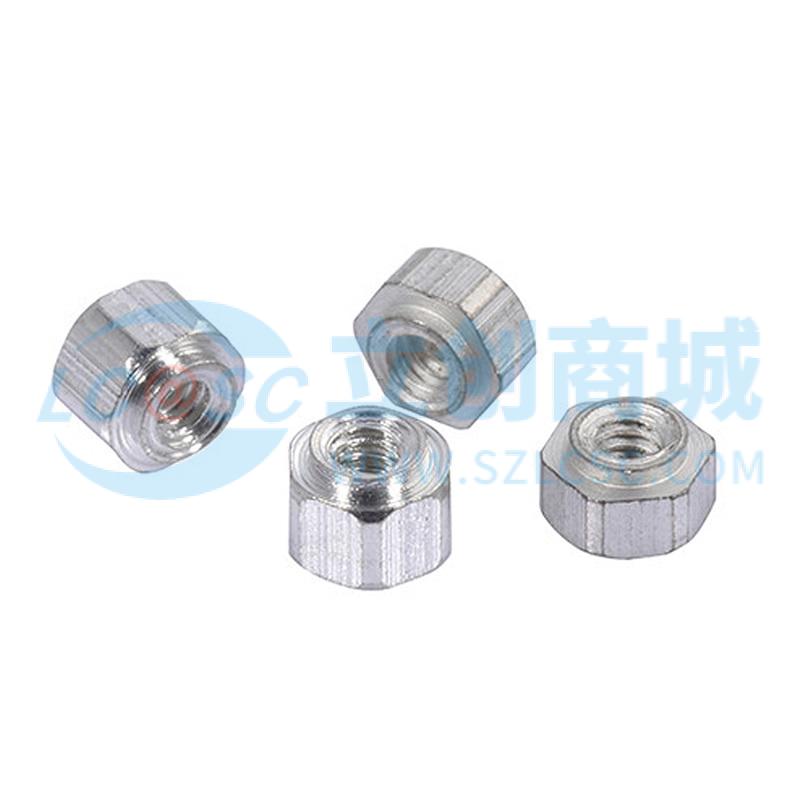

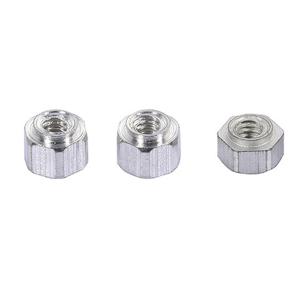

1 本产品为Sinhoo(雄和远景)品牌SMTSO1415MTJ型号的电路板表贴六角螺母柱，采用铁材质并进行镀锡表面处理，具有良好的导电性与抗氧化能力，适用于高精度电子组装场景。

2 外形为标准六角柱结构，便于使用扳手或内六角工具进行紧固操作，提供稳定可靠的扭矩传递性能。

3 螺纹规格为M1.4×1.5，适用于小型精密电子设备中对空间要求较高的安装需求，可配合对应尺寸的螺钉使用。

4 安装方式为贴片式（SMT），支持表面贴装技术，可通过回流焊工艺直接焊接于PCB板上，实现自动化生产，提升装配效率。

5 总长度为1.50±0.13mm，主体直径（B直径）为Φ2.1+0.13mm，六角对边尺寸为3.18±0.10mm，满足高密度布线板的空间布局要求。

6 板开孔尺寸建议为Φ2.5mm，最小板厚为0.5mm，适用于薄型电路板及柔性基板的固定需求。

7 表面镀锡处理增强了焊接性能和耐腐蚀性，符合ROHS环保标准，适合用于消费电子、医疗设备、通信模块等对环保与可靠性要求高的领域。

8 支持多种通孔类型设计，本款为通孔结构，允许螺钉贯穿穿过，实现牢固连接。

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 广泛应用于各类高密度PCB电路板的机械固定场景，如手机主板、智能穿戴设备、物联网传感器模块等小型电子产品的结构支撑。

2 适用于需要通过SMT工艺完成自动化的电子产品制造流程，尤其适合大批量、高精度的贴装作业。

3 可用于连接器固定、散热片安装、外壳压接点、摄像头模组支撑等需在PCB上提供稳固螺纹接口的应用。

4 在工业控制板、电源模块、LED驱动板等对电气连续性和机械强度均有要求的场合表现优异。

5 由于其小型化设计和良好焊接性能，特别适合用于微型电机、微型继电器、微型扬声器等组件的固定与定位。

6 也可用于实验室原型开发、快速打样项目中，作为标准化螺纹支撑件提高组装灵活性。

注意事项 PRECAUTIONS

1 请确保PCB板开孔直径为Φ2.5mm左右，以保证螺母柱能够顺利插入并完成焊接，避免因孔径过小导致安装困难或变形。

2 最小板厚应不小于0.5mm，若板材过薄可能导致安装后结构强度不足或焊接时出现塌陷。

3 建议在回流焊过程中严格控制温度曲线，防止因高温导致镀层氧化或材料变形，推荐使用标准SMT焊接工艺参数。

4 使用前请检查螺纹是否完好无损，避免因螺纹损伤造成螺钉无法旋入或滑牙现象。

5 不建议在振动剧烈或频繁拆卸的环境中使用，长期动态应力可能影响螺母柱与PCB之间的结合强度。

6 镀锡层虽具防腐蚀作用，但在高湿、盐雾或强酸碱环境下仍需额外防护措施，如涂覆三防漆以延长使用寿命。

7 存储时应保持干燥通风环境，避免受潮生锈，推荐密封保存于防静电袋中。

8 本产品为精密电子元件，请勿用手直接触摸金属部分，以免留下汗渍影响焊接质量。

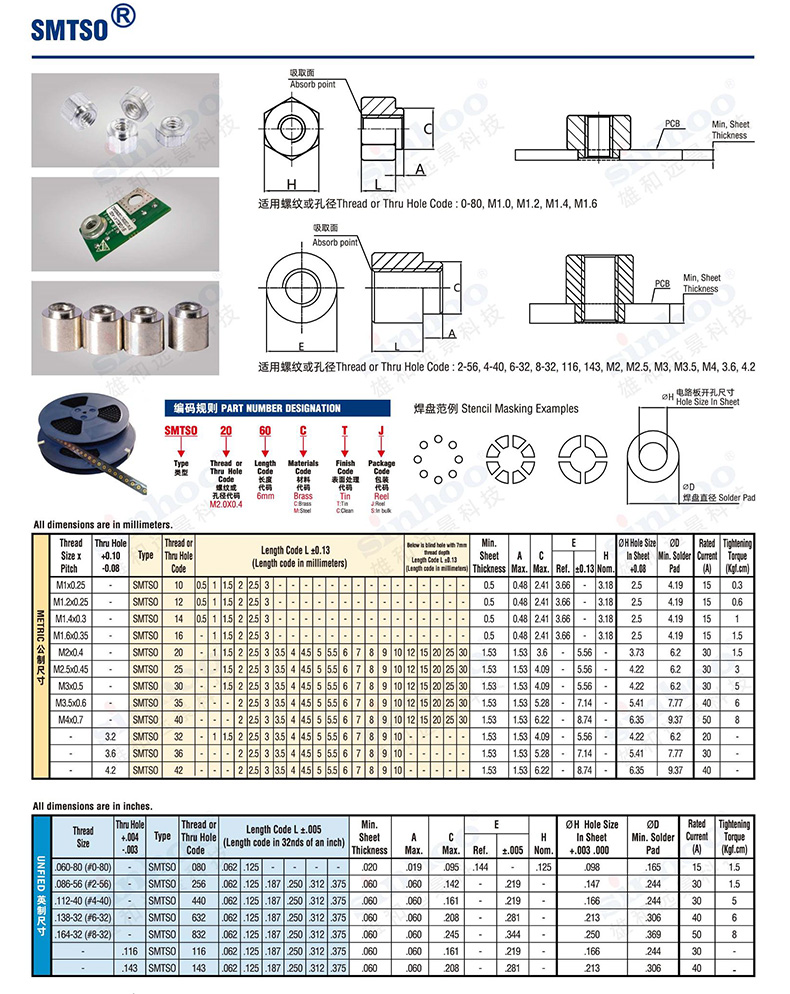

规格书
