雄和远景,电路板表贴圆螺母柱,M2.5X14.3盲孔,铜镀锡
- 工业品
- 返2%
价格：￥3.55价格含税（税率13%）
10+￥3.32
250+￥2.76
1000+￥2.64
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTSO25143CTJ-B
- 商品编号
- C30182757
- 商品毛重
1克(g)
螺纹（M）
板高（L）
广东仓239
购买数量
个
(250个/圆盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 规格 | M2.5X14.3盲孔 |
| 属性 | 参数值 |
|---|---|
| 表面处理 | 镀锡 |
| 材质 | 铜 |
商品详情
产品特点 FEATURES
1

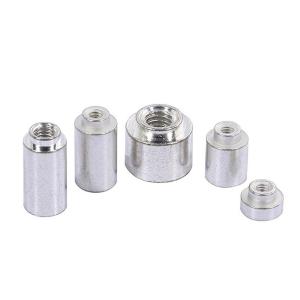

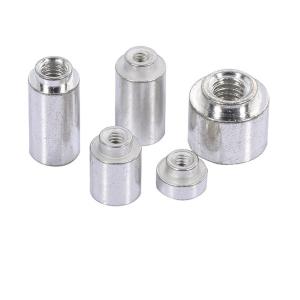

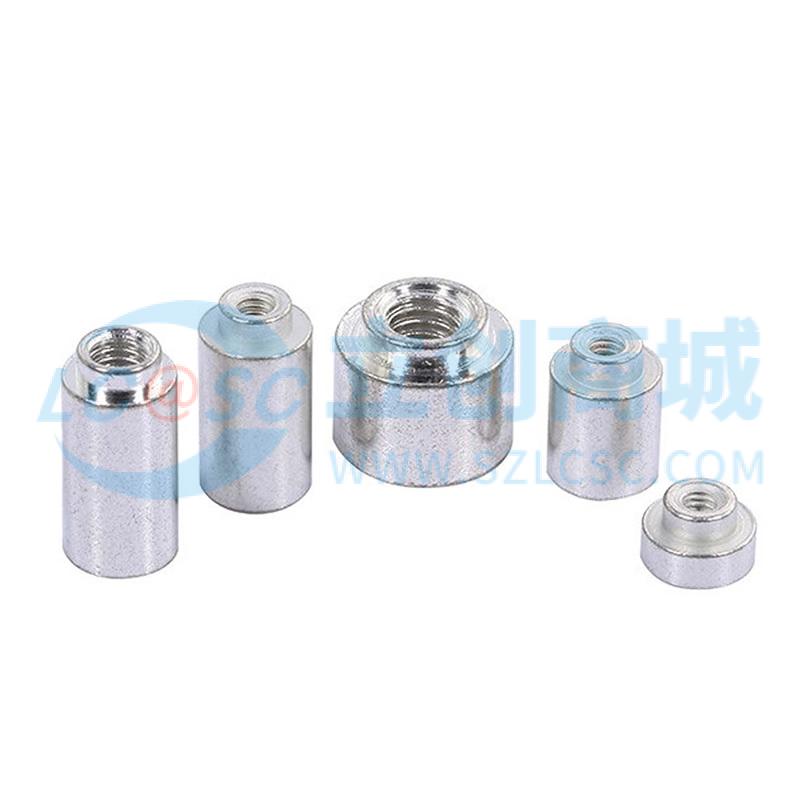

本产品为Sinhoo(雄和远景)品牌SMTSO25143CTJ-B型号电路板表贴圆螺母柱，采用铜镀锡材质，具备良好的导电性与抗腐蚀性能，适用于高可靠性电子装配场景。
2
外形为圆柱形设计，结构紧凑，适合在有限空间内安装，尤其适用于PCB板上的表面贴装（SMT）工艺。
3
规格为M2.5×0.45，螺纹直径M2.5，螺距0.45mm，满足精密电子设备对细小螺纹连接的需求。
4
总长度14.3mm，其中牙深最小7.00mm，确保足够的螺纹啮合长度，提升紧固强度与稳定性。
5
孔类型为盲孔设计，内部螺纹不贯穿，有效防止异物进入或液体渗漏，增强防护能力。
6
安装方式为贴片式（SMT），可直接通过回流焊工艺焊接于PCB板上，实现自动化生产，提高装配效率。
7
材质为铜基体镀锡处理，镀层均匀，具有优良的焊接性能和抗氧化能力，符合RoHS环保标准。
8
B直径（主体外径）为Φ5.56±0.13mm，C直径（顶部导向部分）为Φ4.09±0.15mm，配合精度高，适配标准板开孔尺寸。
9
最小板厚要求为0.5mm，适用于常规厚度的印刷电路板。
10
表面经过镀锡处理，提升焊接附着力，减少虚焊、冷焊等不良现象。
11
支持多种通孔规格匹配，如M2.5、M3等，兼容性强，便于系统集成。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
主要应用于消费类电子产品、工业控制设备、通信设备、医疗仪器等领域的PCB板固定连接。
2
适用于需要小型化、轻量化设计的电子模块中，作为螺钉支撑件，提供可靠的机械固定。
3
在自动化生产线中，可通过SMT贴片机进行批量安装，适合大批量、高效率的电子组装流程。
4
常用于电池盒、传感器模块、电源转换器、LED灯条等组件的结构加固。
5
可配合M2.5螺丝使用，广泛用于各类微型电机、继电器、连接器的安装固定。
6
由于其盲孔结构，特别适用于需要防尘、防水或密封要求较高的环境，如户外电子设备、车载电子系统等。
7
适用于需要频繁拆装但又要求稳定连接的应用场合，如测试夹具、实验装置中的临时固定点。
注意事项 PRECAUTIONS
1
请确保PCB板开孔尺寸与本产品B直径（Φ5.56mm）相匹配，推荐开孔直径为5.56mm，避免因孔径过大导致安装不稳。
2
安装前需确认板厚不低于0.5mm，否则可能影响螺母柱的固定强度及使用寿命。
3
贴片焊接时应控制回流焊温度曲线，建议峰值温度不超过260℃，以防止镀层氧化或材料变形。
4
焊接过程中避免长时间高温停留，防止锡膏过度流动造成短路或虚焊。
5
不建议在振动剧烈或冲击较大的环境中长期使用，若需此类应用，建议增加额外的机械锁定措施。
6
请勿将本产品用于承受较大轴向拉力或剪切力的结构连接，其主要功能为螺纹支撑而非主承力部件。
7
存放时应保持干燥通风，避免受潮生锈，尤其在高湿度环境下建议密封保存。
8
若需更高耐腐蚀性要求，可考虑选用不锈钢材质或其他防腐涂层版本。
9
使用前请核对螺纹规格（M2.5×0.45）是否与配套螺钉一致，避免螺纹错配导致无法旋入。
10
本产品已通过RoHS认证，符合欧盟环保法规，可用于出口欧洲市场的电子产品。
