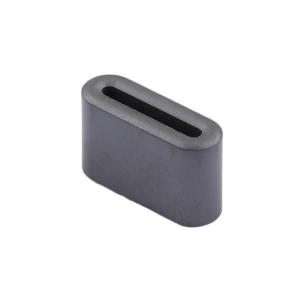

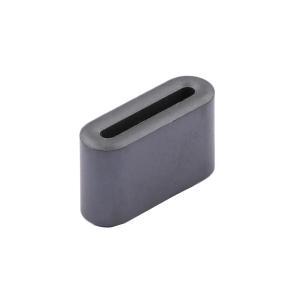

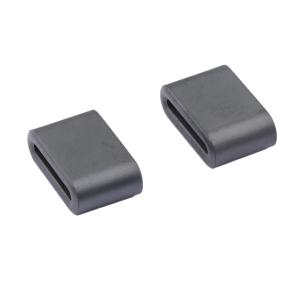

canfeng(灿峰) 钳位滤波器 FS扁形跑道磁环 F9 FS 19x6.5x14x12-1.8
- 工业品
价格：￥1.0642价格含税（税率13%）
60+￥0.9962
1188+￥0.8262
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CFS9-19x6.5x14x12-1.8
- 商品编号
- C23689676
- 商品毛重
5.3克(g)
广东仓246
购买数量
个
(396个/托盘，最小起订量6个，递增量：6)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
材质选用F9磁芯，初始磁导率达850，具备良好的电磁干扰抑制能力
2
尺寸参数精准：外径19±0.8mm，宽度6.5±0.5mm，长度14±0.8mm，高度12±0.5mm，内径1.8±0.6mm
3
电气性能优异：25MHz频率下阻抗≥40Ω，100MHz频率下阻抗≥90Ω，测试环境为温度25±5℃、湿度60±8%
4
外观质量严格控制：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
包装规范：内包装采用泡塑盒，外包装为纸箱，每箱贴有包含品名、数量、批号、检验员的标签
使用场景 APPLICATIONS
1
适用于通信设备线缆，抑制信号传输过程中的电磁干扰
2
可用于计算机及周边设备（如键盘、鼠标、显示器线缆），提升设备运行稳定性
3
家电产品（如电视、冰箱、洗衣机）的电源线或信号线上，减少电磁辐射对其他设备的影响
4
工业控制设备的连接线，保障控制系统信号的准确传输
5
汽车电子设备的线缆，降低车内电子系统间的干扰
注意事项 PRECAUTIONS
1
安装时需将磁环紧密套在线缆上，避免松动影响滤波效果
2
使用环境需符合温度25±5℃、湿度60±8%的条件，避免极端环境导致性能下降
3
避免磁环受到摔落、碰撞等机械损伤，防止磁芯破裂影响使用
4
绕线操作需遵循φ0.5*100L(mm)*0.5TS的规格要求，确保电气性能达标
5
检测时应使用指定仪器（如HP4191A阻抗分析仪），以保证数据准确性
