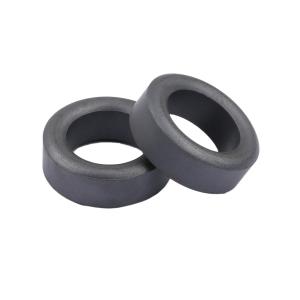

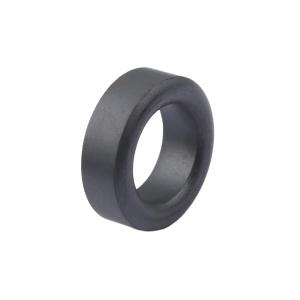

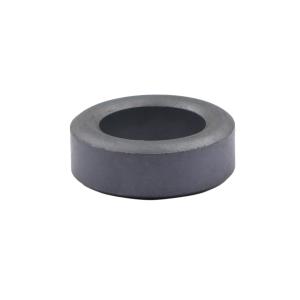

canfeng(灿峰) 抗干扰T类磁环 镍锌 F2 T36x23x13
- 工业品
价格：￥2.356
原价：￥ 2.48
10+￥2.204￥2.32
192+￥1.824￥1.92
960+￥1.7575￥1.85
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CT2-36x23x13
- 商品编号
- C23689685
- 商品毛重
31.041667克(g)
- 材质 F2
- 外径/mm 36
广东仓89
购买数量
个
(48个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | T类磁环 |
| 材质 | F2 |
| 外径/mm | 36 |
| 高度/mm | 23 |
| 内径/mm | 13 |
| 属性 | 参数值 |
|---|---|
| 25MHZ | 40 |
| 100MHZ | 85 |
| 初始磁导率 | 650 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质特性：采用镍锌F2材质，初始磁导率650（±20%），比损耗因子20.0（100MHz），相对温度系数2-5×10⁻⁶，饱和磁通密度330（1600A/m）MT，剩磁150MT，矫顽力35A/m，居里温度>110℃，电阻率>10⁵Ω·m，适用频率范围0.1-1.5MHz，密度5g/cm³
2
尺寸规格：外径36±1.5mm，高度23±0.5mm，内径13±0.8mm，尺寸精度符合行业标准
3
电气性能：25MHz时阻抗≥40Ω，100MHz时阻抗≥85Ω，能有效抑制电磁干扰
4
外观质量：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，外观平整无明显瑕疵
5
合规性：符合RoHS标准，包装采用泡沫盒内包+纸箱外包，标签包含品名、数量、批号、检验员信息
6
测试标准：通过HP4191A等专业仪器检测，电气性能和尺寸参数均经过严格验证
使用场景 APPLICATIONS
1
电子设备线缆抗干扰：适用于电脑、手机充电器、平板等消费电子的电源线、数据线，抑制高频电磁干扰
2
通信设备：用于路由器、交换机、调制解调器等通信设备的信号线缆，提升信号传输稳定性
3
工业控制设备：工业自动化系统中的传感器线缆、控制线缆，减少电磁干扰对设备运行的影响
4
汽车电子：汽车内部线束（如音响、导航系统的连接线），降低车内电子设备间的干扰
5
医疗电子：医疗设备（如监护仪、检测仪）的线缆，确保设备信号准确传输
6
安防设备：监控摄像头、报警器的电源线和信号线，提升设备抗干扰能力
注意事项 PRECAUTIONS
1
安装时需根据线缆直径选择合适的绕线方式（如多圈绕制），以达到最佳抗干扰效果
2
避免磁环受到机械碰撞、刮擦或挤压，防止外观缺陷影响性能
3
存储环境需干燥通风，温度保持在25±5℃，湿度60±8%，避免潮湿或高温环境导致磁环性能下降
4
使用时不要超过其适用频率范围（0.1-1.5MHz），否则抗干扰效果会降低
5
外观有明显缺陷（如大面积破损、毛刺过长）的磁环请勿使用，以免影响抗干扰性能
6
安装过程中不要用力拉扯磁环，防止内部结构损坏
