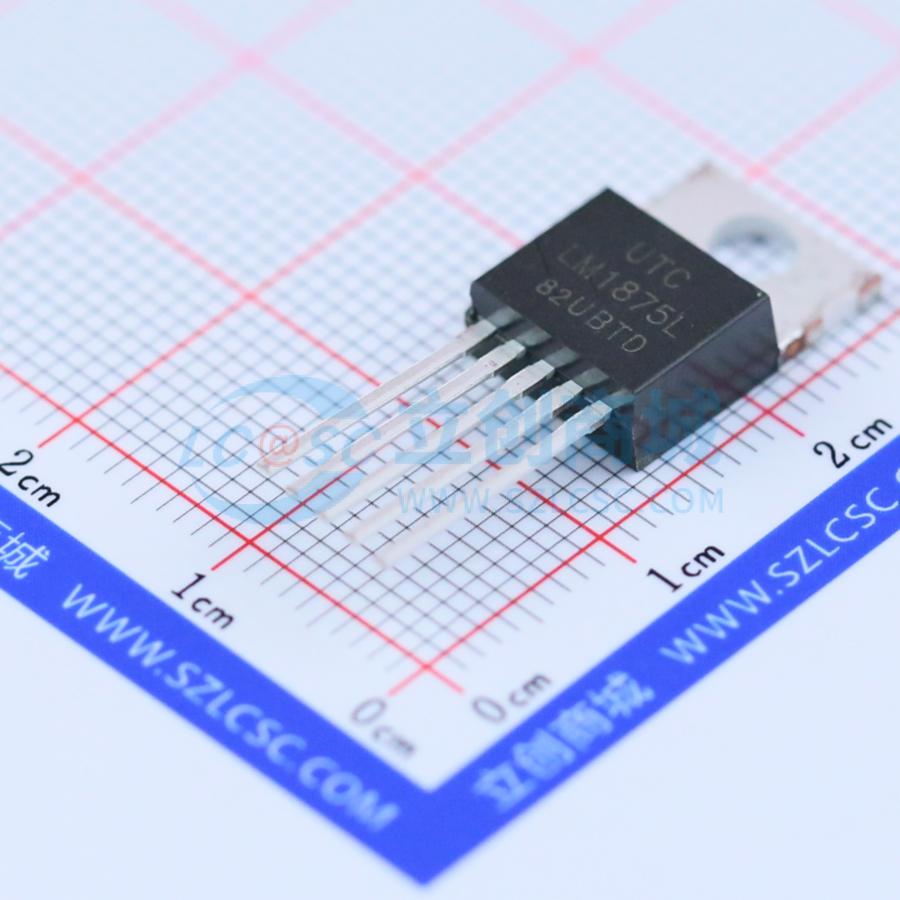

LM1875L-TA5-T
25W单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20W 音频功率放大器
- 品牌名称
- UTC(友顺)
- 商品型号
- LM1875L-TA5-T
- 商品编号
- C98771
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.884克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 |
| 属性 | 参数值 | |
|---|---|---|
| 扬声器通道数 | 单声道 | |
| 输出功率 | 25Wx1@8Ω |
商品概述
UTC LM1875是一款单片功率放大器，为消费类音频应用提供极低失真和高品质性能。在±25V电源下，它能向4Ω或8Ω负载提供20W功率。使用8Ω负载和±30V电源时，可提供超过30W的功率。该放大器设计为只需最少的外部元件即可工作。器件过载保护包括内部电流限制和热关断。 UTC LM1875的设计采用先进的电路技术和工艺，即使在高输出功率水平下也能实现极低的失真度。其他出色特性包括高增益、快速压摆率和宽功率带宽、大输出电压摆幅、高电流能力以及非常宽的电源范围。该放大器内部补偿，增益为10或更高时稳定。
商品特性
- 高达30W输出功率
- 开环电压增益（Avo）典型值90dB
- 低失真：0.015%（1kHz，20W）
- 宽功率带宽：70kHz
- 交流和直流对地短路保护
- 带假释电路的热保护
- 高电流能力：4A
- 宽电源范围16V - 60V
- 内部输出保护二极管
- 纹波抑制比94dB
应用领域
- 高性能音频系统
- 桥接放大器
- 立体声留声机
- 伺服放大器
- 仪器系统
