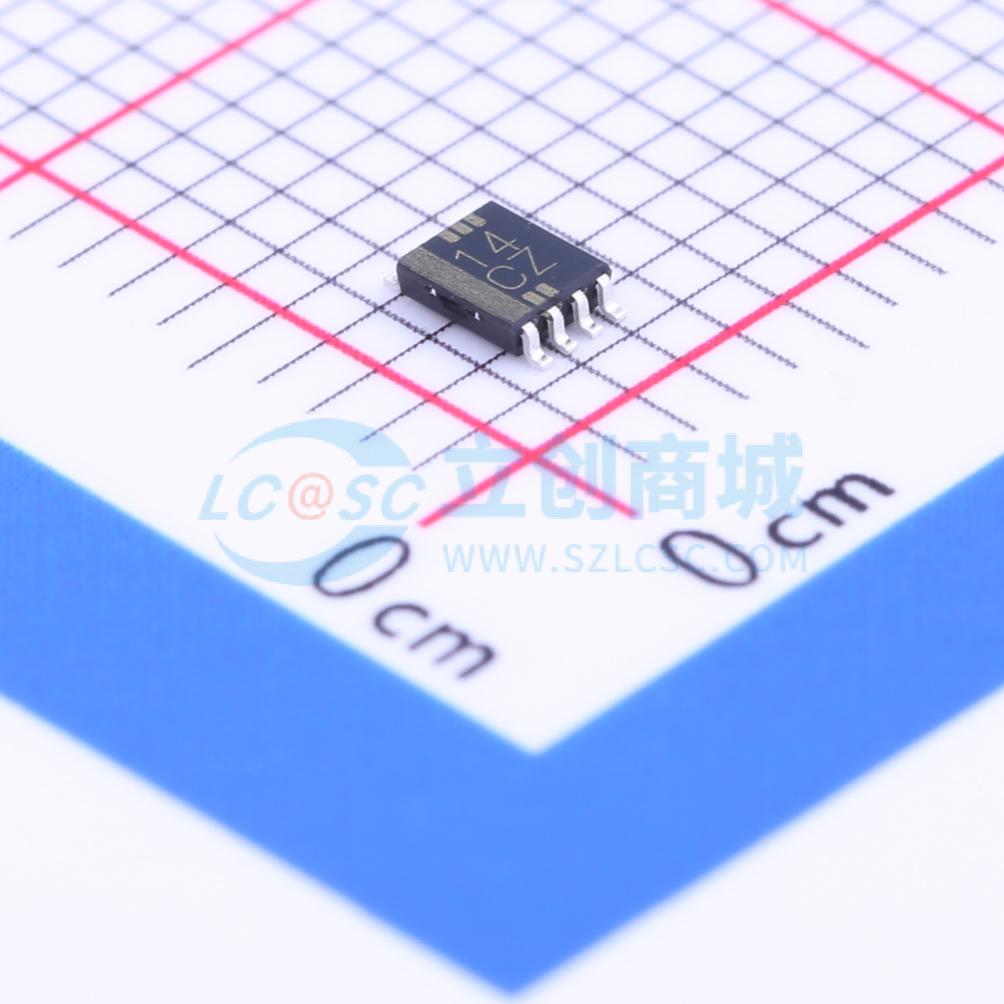

SN74LVC3G14DCUR

三路施密特触发反相器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC3G14 具有施密特触发输入的 3 通道、1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC3G14DCUR
商品编号: C98856
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	300mV~1.4V
	输出高电平(VOH)	2.4V
	输出低电平(VOL)	400mV~750mV
	传播延迟(tpd)	4.3ns@5V,50pF
	系列	74LVC
	工作温度	-40℃~+125℃
	功能特性	噪声抑制功能；电源关断保护

商品概述

型号为SN74LVC3G14的三施密特触发反相器，包含三个独立反相器，执行布尔函数Y = 非A。由于施密特作用，对于正沿信号(VT+)和负沿信号(VT-)可具有不同的输入阈值电平，支持1.65V~5.5V的Vcc工作范围。NanoFree封装采用芯片作为封装本体，器件提供该封装选项。配备Ioff电路，可完全支持部分掉电应用，Ioff电路会关断输出，防止器件掉电时产生破坏性回流电流。器件内置有限的ESD保护，存储或搬运时应将引脚短路或将器件放置在导电泡沫中，避免MOS栅极受到静电损坏。

商品特性

支持5V Vcc工作
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为5.4ns
低功耗，最大Icc为10μA
3.3V条件下输出驱动电流为±24mA
Vcc为3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
Vcc为3.3V、环境温度25℃时，典型输出VOH下冲VOHV大于2V
具备Ioff功能，支持热插入、部分掉电模式和背驱动保护
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22规范
ESD防护等级分别为人体模型2000V、机器模型200V、充电器件模型1000V
内置有限的ESD保护

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	3
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	输入高电平(VIH)	1.4V~3.7V
