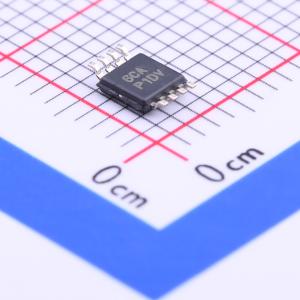

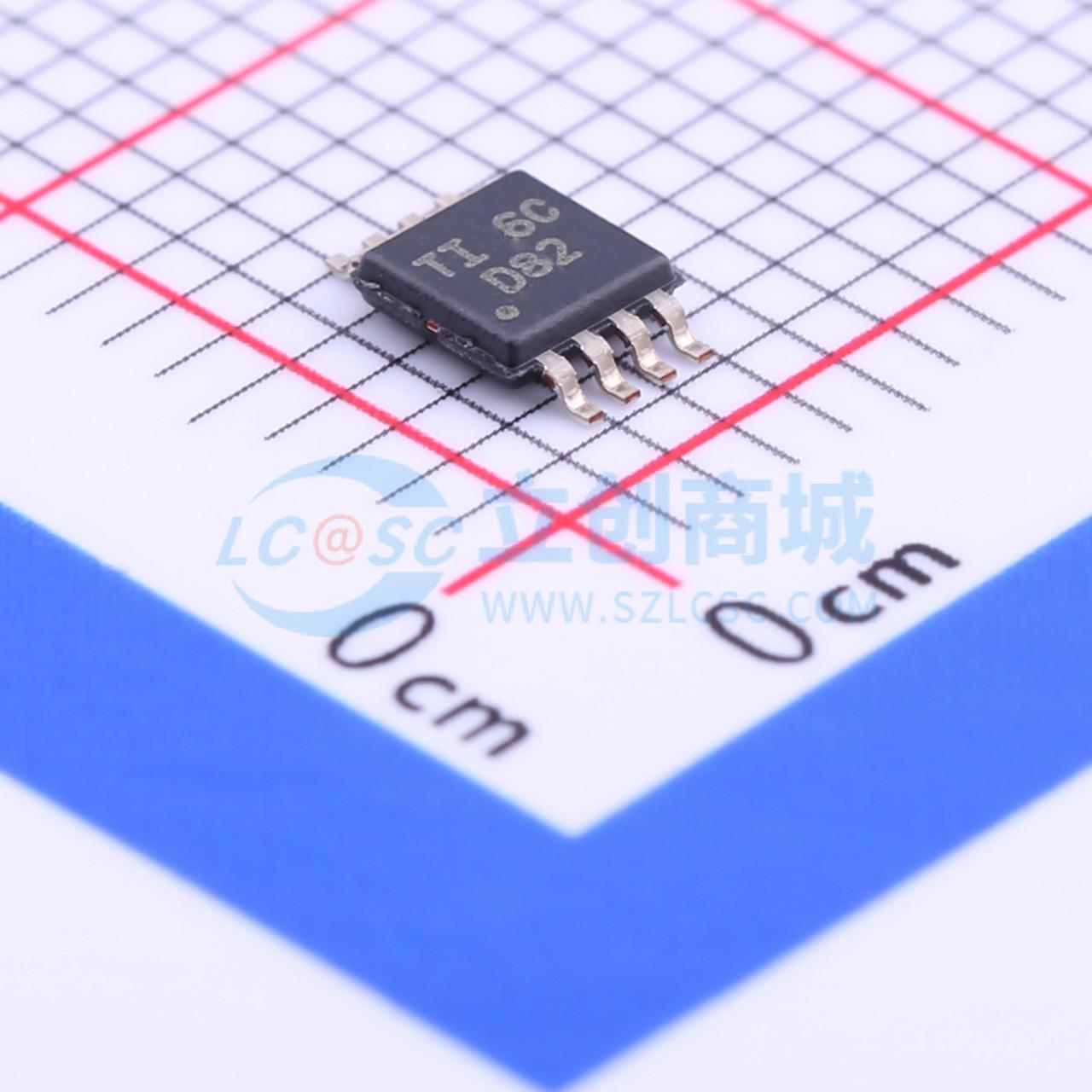

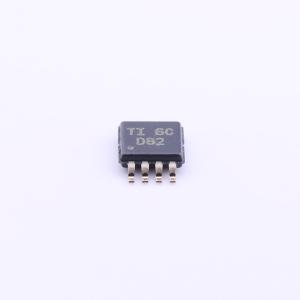

DAC8552IDGKT
DAC8552IDGKT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC8552 16 位、双通道、超低短时脉冲波形干扰、电压输出数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8552IDGKT
- 商品编号
- C98755
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 10us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 30MHz | |
| 静态电流 | 700nA |
商品概述
DAC8552是一款16位、双通道、电压输出数模转换器（DAC），具备低功耗运行和灵活的串行主机接口。每个片上精密输出放大器可在2.7V至5.5V的电源范围内实现轨到轨输出摆幅。该器件支持标准的3线串行接口，当VDD = 5V时，输入数据时钟频率最高可达30MHz。 DAC8552需要一个外部参考电压来设置每个DAC通道的输出范围。器件中还集成了上电复位电路，确保DAC输出在上电时处于零刻度，并保持该状态直到进行有效写入。DAC8552提供灵活的掉电功能，可通过串行接口访问，在5V电压下可将器件的电流消耗降至700nA。 该器件在正常运行时的低功耗特性使其非常适合便携式、电池供电设备及其他低功耗应用。在2.7V电压下，每个通道的功耗为0.5mW，在掉电模式下可降至1μW。 DAC8552采用MSOP - 8封装，规定的工作温度范围为 - 40℃至 + 105℃。
商品特性
- 相对精度：4LSB
- 毛刺能量：0.15nV - s
- 微功耗运行：在2.7V下每个通道155μA
- 上电复位至零刻度
- 电源：2.7V至5.5V
- 16位全温度范围单调特性
- 建立时间：10μs至±0.003% FSR
- 超低交流串扰：典型值 - 100dB
- 带施密特触发输入的低功耗串行接口
- 具备轨到轨运行能力的片上输出缓冲放大器
- 双缓冲输入架构
- 同时或顺序输出更新和掉电功能
- 采用微型MSOP - 8封装
应用领域
- 便携式仪器
- 闭环伺服控制
- 过程控制
- 数据采集系统
- 可编程衰减
- 电脑外设
