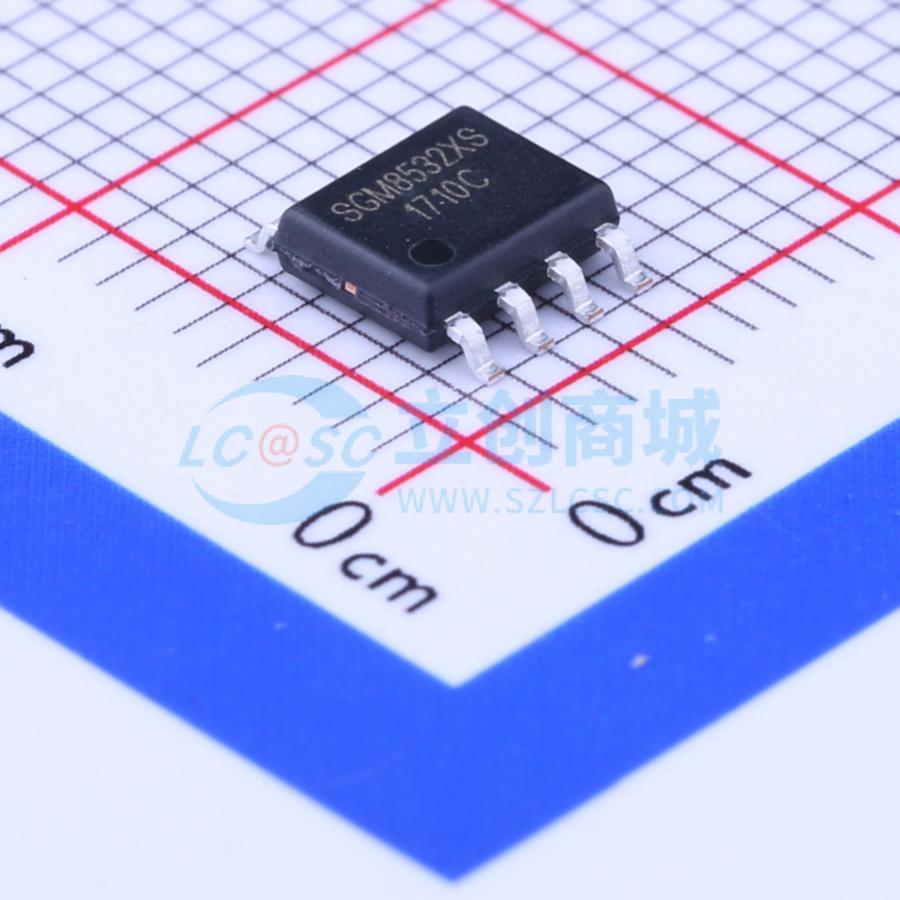

温馨提醒：图片仅供参考，商品以实物为准
SGM8532XS/TR
500kHz、18μA、轨到轨输入/输出、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM8531（单通道）、SGM8532（双通道）和 SGM8534（四通道）是低成本、轨到轨输入输出的电压反馈放大器。它们具有较宽的输入共模电压范围和输出电压摆幅，最低工作电源电压可达 2.1V，最大推荐电源电压为 5.5V。所有器件的工作温度范围均为 -40°C 至 +125°C
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8532XS/TR
- 商品编号
- C98742
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 500kHz | |
| 输入失调电压(Vos) | 5.4mV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 200V/ms | |
| 输入偏置电流(Ib) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 33nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 88dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 18uA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -1.05V~2.75V |
