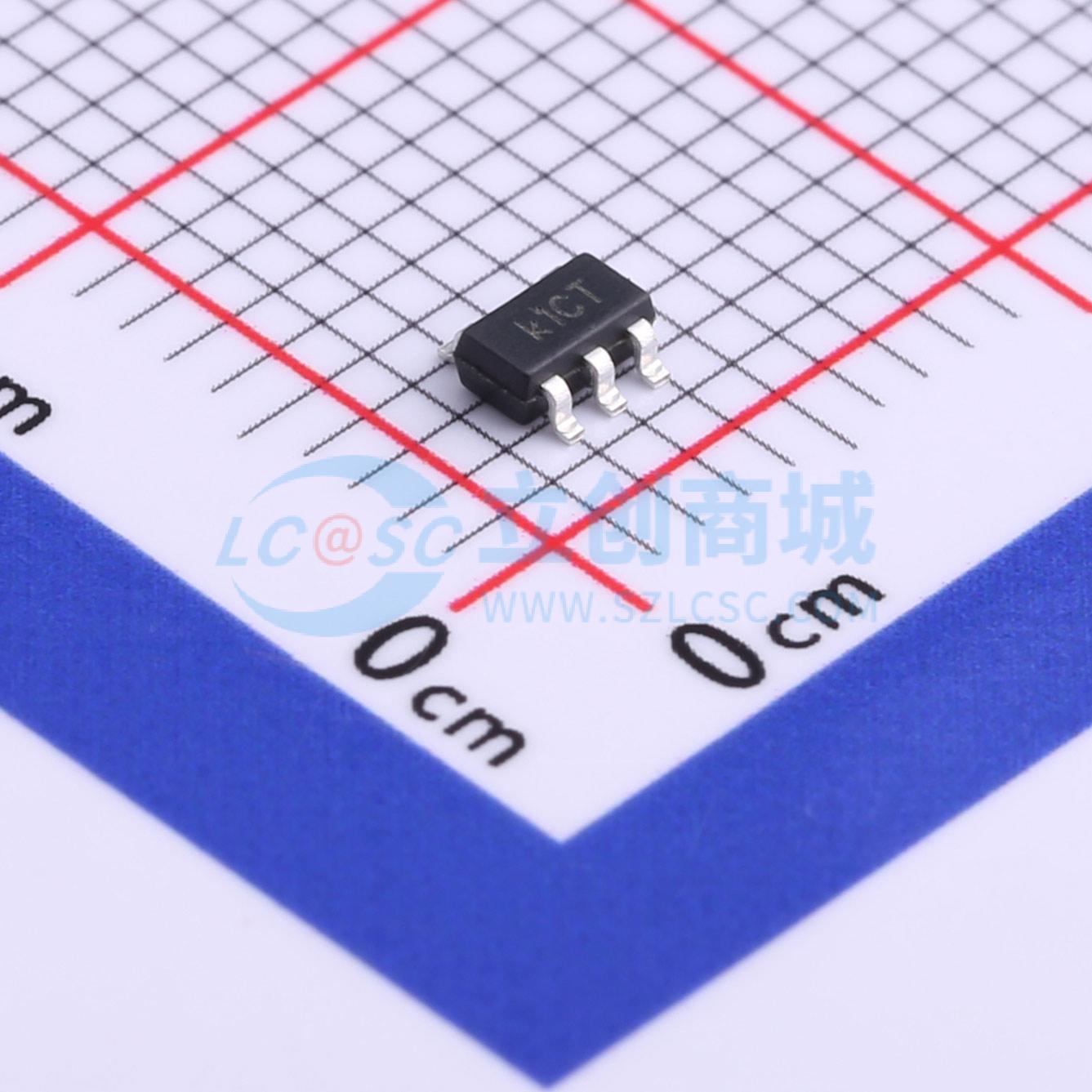

AP5054BES5
具有热调节功能的独立线性锂电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 锂电池充电芯片，功能同TP4054,BL4054，ME4054,PJ4054，LTC4054.
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP5054BES5
- 商品编号
- C98153
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 530mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 25uA |
商品概述
AP5054B 是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SOT 封装和极少的外围元件非常适合应用于便携式产品，而且专门设计适用于USB 的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10 时，AP5054B 将自动终止充电循环。 当输入端（适配器或USB电源）拔掉后，AP5054B自动进入低电流状态，电池漏电流将降到 0.5μA 以下。AP5054B还可被设置于停止工作状态，使电源电流降到 125μA 。 其余特性包括：充电电流监测，欠压锁闭，自动再充电和状态引脚以显示充电结束。
商品特性
- 可编程充电电流，可达 750mA
- 不需外接MOSFET, 传感电阻和隔离二极管
- 用于单节锂离子电池、采用 SOT封装的完整线性充电器
- 恒流/恒压充电和热度调节功能使得充电过程高效管理，而无过热危险
- 直接从USB 接口管理单节锂离子电池充电
- 预设充电电压 4.2V
- 充电电流输出监控
- 自动重新充电
- 充电状态指示
- 1/10 充电电流终止充电
- 停止工作状态电流25uA
- 2.9V涓流充电阀值电压
- 软启动限制浪涌电流
- 5脚 SOT-23 封装形式
应用领域
- 手机、 PDA、 MP3、MP4
- 充电器
- 蓝牙、GPS导航仪
