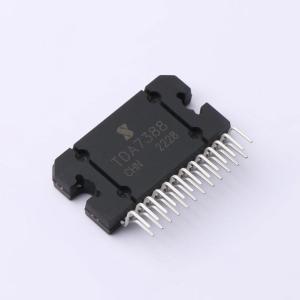

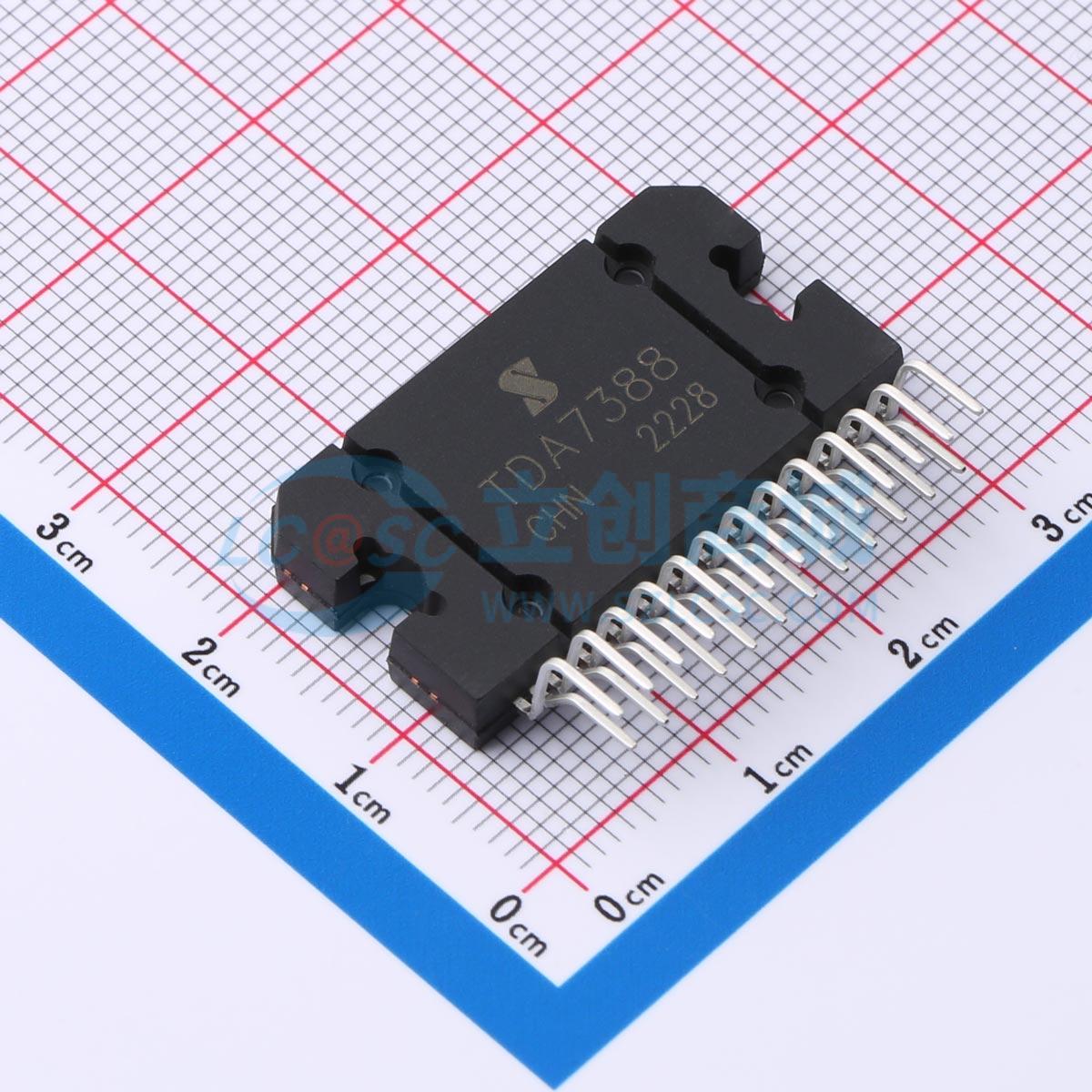

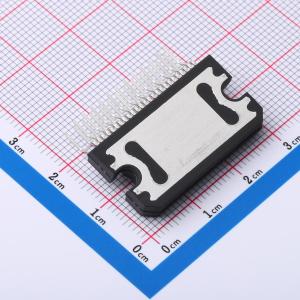

TDA7388
四声道25W(BTL)音频功放电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有待机和静音功能的四声道（BTL）音频功放电路
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TDA7388
- 商品编号
- C916336
- 商品封装
- HZIP-25B
- 包装方式
- 管装
- 商品毛重
- 9.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 25W | |
| 工作电压 | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.04% | |
| 静态电流(Iq) | 190mA | |
| 工作温度 | -20℃~+75℃ | |
| 电源纹波抑制比(PSRR) | 65dB |
商品概述
TDA7388是用于高端汽车音响的四通道BTL功率放大电路。具有待机、静音、热保护、消开机噗声、过流保护、过压保护等功能模块，增益由内部固定在26dB。
商品特性
- 高功率输出能力（最大4×41W/4Ω；4×25W/4Ω @ 14.4V，1kHz，10%）
- 失真度低
- 输出噪声小
- 带待机功能
- 带静音功能
- 电源电压低时自动启动静音功能
- 所需外围元件少
- 内部增益固定（Gv = 26dB BTL）
- 不需自举电容
- 输出短路保护：对地/电源、负载短路
- 带温度保护功能
- ESD保护
- 封装形式：FZIP25
