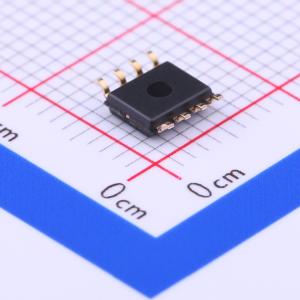

温馨提醒：图片仅供参考，商品以实物为准
ST662ABD-TR
从5V到12V的DC-DC转换器，适用于Flash内存编程供电
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST662A 是一款稳压型电荷泵 DC-DC 转换器。它可为字节宽度的闪存编程提供 12 V ±5 %的输出电压，并且在低至 4.75 V 的输入电压下可提供 30 mA 的输出电流。一个可直接与微处理器连接的逻辑控制关断引脚可将电源电流降至仅 1 μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST662ABD-TR
- 商品编号
- C97784
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 静态电流(Iq) | 100uA | |
| 能量效率 | 72% |
| 属性 | 参数值 | |
|---|---|---|
| 功能类型 | 升压 | |
| 输出电压(Vout) | 11.4V~12.6V | |
| 输出电流(Iout) | 30mA |
商品概述
ST662A 是一个受调节的电荷泵 DC-DC 转换器。它提供 12 V ±5% 的输出电压，用于编程字宽的 Flash 存储器，并且可以从低至 4.75 V 的输入电压提供 30 mA 的输出电流。逻辑控制的关断引脚可以直接与微处理器接口，将电源电流减少到仅 1 uA。ST662AB 提供汽车级 SO-8 封装。该器件符合汽车市场 AECQ100 规范，在温度范围 -40℃ 到 125℃ 内进行了资格认证，并进行了 PAT、SYL 和 SBL 统计测试。
ST662 是一款开发用于从低至 4.75 V 的输入电压提供 12 V 受调节输出和 30 mA 输出电流的 IC。它无需任何电感器即可应用于广泛的应用场合，其性能使其成为 Flash 存储器编程电源的理想选择。
