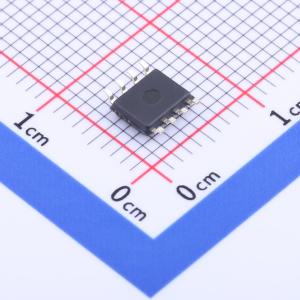

温馨提醒：图片仅供参考，商品以实物为准
STM8L050J3M3
超低功耗超值系列8位MCU，具有8 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：工作条件：工作电源为1.8V至3.6V，温度范围为 -40℃至125℃。低功耗特性：5种低功耗模式，包括等待、低功耗运行（5.1μA）、低功耗等待（3μA）、带RTC的活动暂停（1.3μA）、暂停（350nA）。每个I/O超低泄漏：50nA。从暂停模式快速唤醒：5μs。先进的STM8内核：哈佛架构和3级流水线，最大频率16MHz，16 CISS MIPS峰值，最多6个外部中断源。复位和电源管理：低功耗、超安全的BOR复位，有5个可选阈值；超低功耗POR/PDR；可编程电压检测器（PVD）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L050J3M3
- 商品编号
- C915969
- 商品封装
- SOIC-8-150mil
- 包装方式
- 管装
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 6 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 工作条件
- 工作电源：1.8 V 至 3.6 V
- 温度范围：-40 ℃ 至 125 ℃
- 低功耗特性
- 5 种低功耗模式：
- 等待
- 低功耗运行（5.1 µA）
- 低功耗等待（3 µA）
- 带 RTC 的活动停止（1.3 µA）
- 停止（350 nA）
- 每个 I/O 的超低泄漏电流：50 nA
- 从停止模式快速唤醒：5 µs
- 5 种低功耗模式：
- 高级 STM8 内核
- Harvard 架构和 3 级流水线
- 最大频率：16 MHz，16 CISC MIPS 峰值
- 最多 6 个外部中断源
- 复位和电源管理
- 低功耗、超安全的 BOR 复位，具有 5 个可选阈值
- 超低功耗 POR/PDR
- 可编程电压检测器 (PVD)
- 时钟管理
- 32 kHz 和 1 至 16 MHz 晶体振荡器
- 内部 16 MHz 工厂校准 RC
- 内部 38 kHz 低功耗 RC
- 时钟安全系统
- 低功耗 RTC
- 具有报警中断的 BCD 日历
- 数字校准，精度为 ±0.5 ppm
- LSE 安全系统
- 通过周期性中断从停止模式自动唤醒
- 存储器
- 8 Kbytes 的 Flash 程序存储器和 256 bytes 的带 ECC 的数据 EEPROM
- 灵活的写保护和读保护模式
- 1 Kbyte 的 RAM
- DMA
- 4 个通道支持 ADC、SPI、I2C、USART、定时器
- 1 个通道用于内存到内存传输
- 12 位 ADC，最高 1 Msps/4 通道
- 内部参考电压
- 定时器
- 两个 16 位定时器，每个具有 2 个通道（用作 IC、OC、PwM），正交编码器
- 一个 8 位定时器，7 位预分频器
- 2 个看门狗：1 个窗口看门狗，1 个独立看门狗
- 蜂鸣器定时器，频率为 1 kHz、2 kHz 或 4 kHz
- 通信接口
- 同步串行接口 (SPI)
- 快速 I2C 400 kHz SMBus 和 PMBus
- USART
- 最多 6 个 I/O，均可映射到中断向量
- 开发支持
- 通过 SwIM 进行快速片上编程和非侵入式调试
- 使用 USART 的引导加载程序
- 两个超低功耗比较器
- 一个具有固定阈值，另一个具有轨到轨阈值
- 唤醒功能
