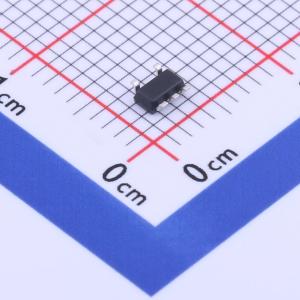

温馨提醒：图片仅供参考，商品以实物为准

WD1033E-5/TR

高效同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WD1033是一款高效率的同步降压DC-DC转换器,适用于电池供电的便携式应用。它支持最高2A的输出电流,输入电压范围为2.5V至5.5V,开关频率为1.5MHz。该器件采用SOT-23-5L封装。
品牌名称: WILLSEMI(韦尔)
商品型号: WD1033E-5/TR
商品编号: C915923
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

WD1033是一款高效同步降压DC-DC转换器，专为电池供电的便携式应用而优化。它支持高达2A的输出电流。该器件的输入电压范围宽，为2.5V至5.5V，可支持由扩展电压范围的单节锂离子电池、两节或三节碱性电池、3.3V和5V输入电压范围供电的应用。WD1033以1.5MHz的固定开关频率采用脉冲宽度调制（PWM）方式工作，在轻负载电流时进入脉冲跳跃调制（PSM）模式，以在整个负载电流范围内保持高效率。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感器和输入/输出电容器。0.6V的反馈参考电压可轻松支持低输出电压。 WD1033采用SOT-23-5L封装。标准产品无铅且无卤素。

商品特性

输入电压范围：2.5~5.5V
连续输出电流：2A
开关频率：1.5MHz（典型值）
效率：高达94%
反馈参考电压：0.6V
100%占空比，用于低压差工作
输出电压可调

应用领域

手机
平板电脑
机顶盒
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
