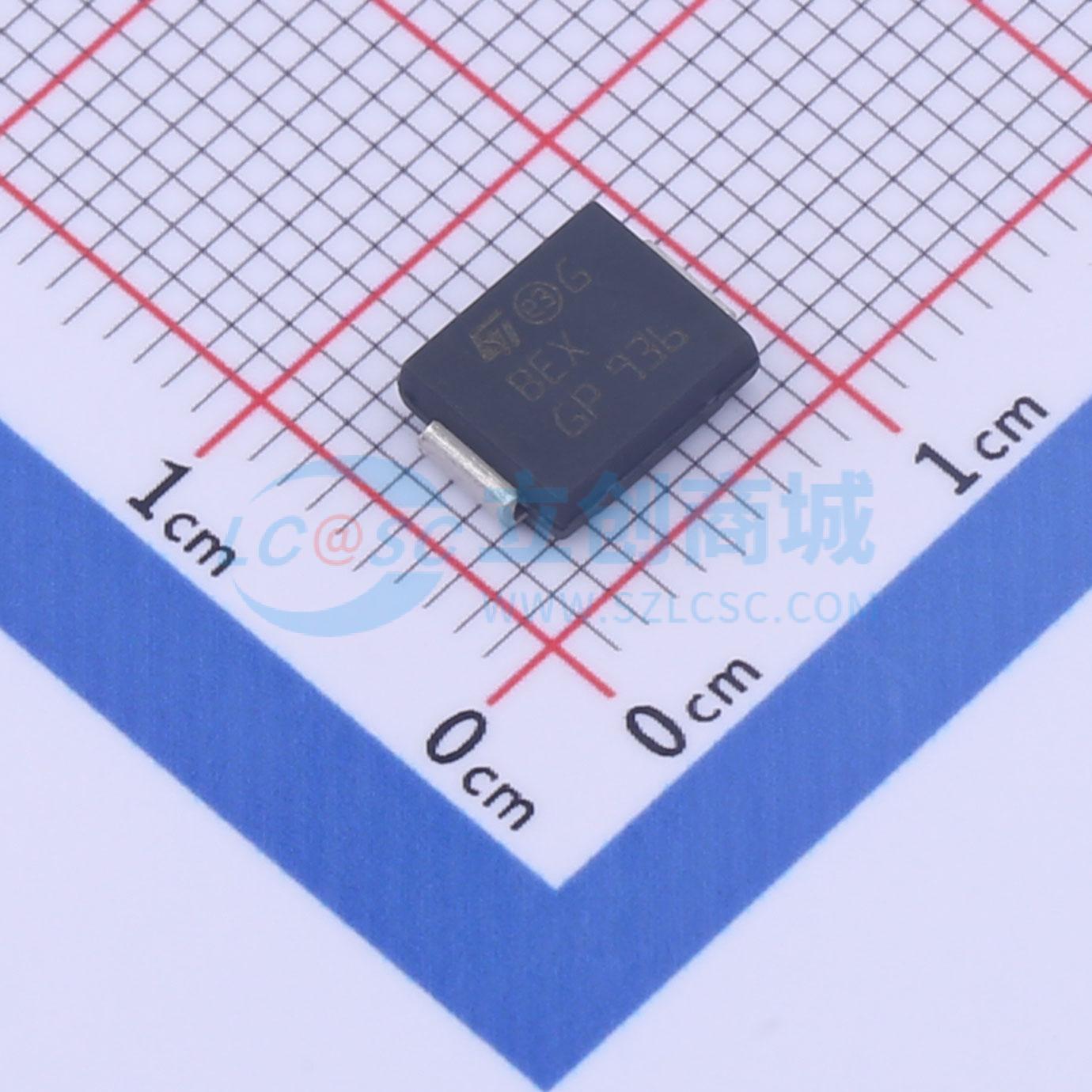

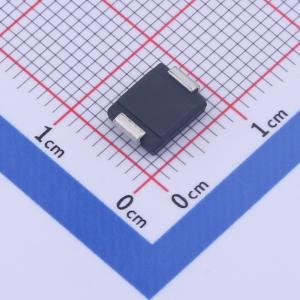

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 33.3V | |
| 钳位电压 | 69.7V | |
| 峰值脉冲电流(Ipp) | 143A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 37.1V | |
| 反向电流(Ir) | 200nA | |
| 类型 | TVS |
商品概述
SM15T TVS 系列旨在根据 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，并抵御如 IEC 61000 - 4 - 4 和 5 规定的电气过应力。它们适用于 1500W、10 / 1000 μs 以下的浪涌。 这种平面技术使其适用于高端设备和开关电源（SMPS），这些设备需要低泄漏电流和高结温，以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：1500 W（10/1000 μs），最高可达 10kW（8 / 20 μs）
- 关断电压范围：5 V 至 188 V
- 单向和双向类型
- 低泄漏电流：25°C 时为 0.2 μA
- 最大工作结温（Tj）：150°C
- 最大结温（Tj）下的高功率能力：最高可达 1250 W（10/1000 μs）
- 引脚处理：亚光镀锡
- UL94，V0 等级
- J - STD - 020 MSL 1 级
- J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026
- JESD - 201 2 级晶须测试
- IPC7531 焊盘布局和 JEDEC 注册封装外形
- UL 497B 文件编号：QVGQ2.E136224
- IEC 61000 - 4 - 4 4 级： - 4 kV
- IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过 4 级：
- 30 kV（空气放电）
- 30 kV（接触放电）
