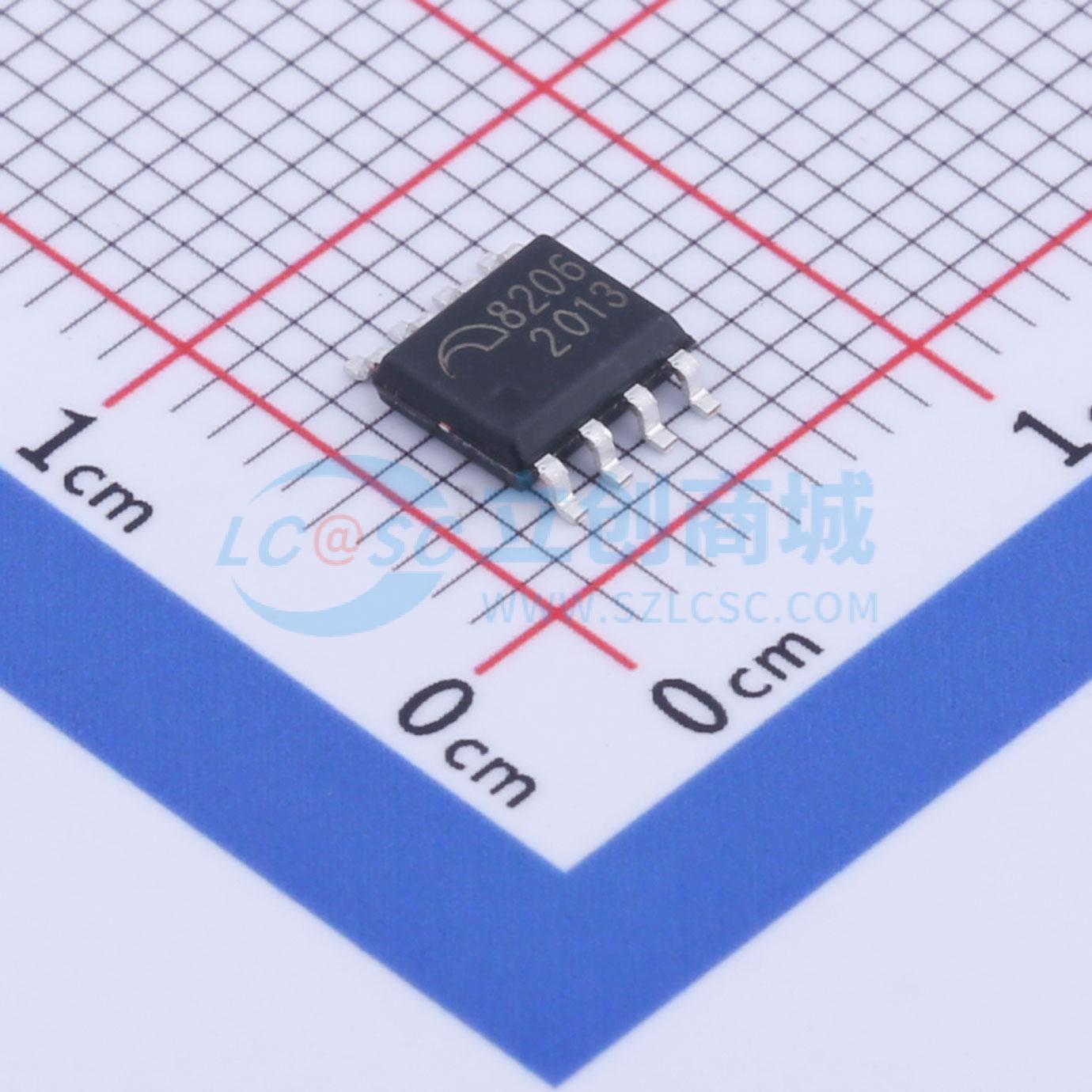

ME8206ASG
电流模式准谐振PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME8206是一个电流模式准谐振PWM控制器，在大范围的负载和输入电压变化情况下确保谷底电压导通。初级峰值电流决定输出关闭时间，功率开关导通时间由变压器谷底检测电路触发。另外ME8206还集成高压启动功能，有效降低待机功耗。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME8206ASG
- 商品编号
- C910810
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~30V | |
| 开关频率 | 120kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | QR；PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
ME8206是一个电流模式准谐振PWM控制器，在大范围的负载和输入电压变化情况下确保谷底电压导通。初级峰值电流决定输出关闭时间，功率开关导通时间由变压器谷底检测电路触发。另外ME8206还集成高压启动功能，有效降低待机功耗。
商品特性
- 在85V - 265V的宽电压范围内提供高达100W的输出功率，在大范围的负载和输入电压变化情况下确保谷底电压导通
- 采用高压启动设计，芯片直接连接到高压，以提供芯片启动所需电流，并在启动后关闭，以降低待机功耗
- 轻载时进入跳周期模式，更轻载时进入突发模式，实现全输入电压时小于100mW的待机空耗，使进入20KHz以下的音频区的范围最小化，保证正常工作状态无异音
- 芯片内部的7.5uS计时器限制开关频率小于120KHz（低于CISPR - 22 EMI中的150KHz限制），有效简化EMI设计
- 拥有完善的保护功能，包括过流保护（OCP），过载保护（OLP），欠压锁定（UVLO），过压保护（OVP），过温保护（OTP）等
- 内置高压启动电路
- 谷底电压导通
- 软启动功能
- 降噪功能
- 轻载进入绿色模式
- 过功率补偿
- 前沿消隐
- 斜坡补偿
- 完善的保护：OCP，OLP，UVLO，OVP，OTP
应用领域
- 适配器
- 机顶盒
- 开放式电源
