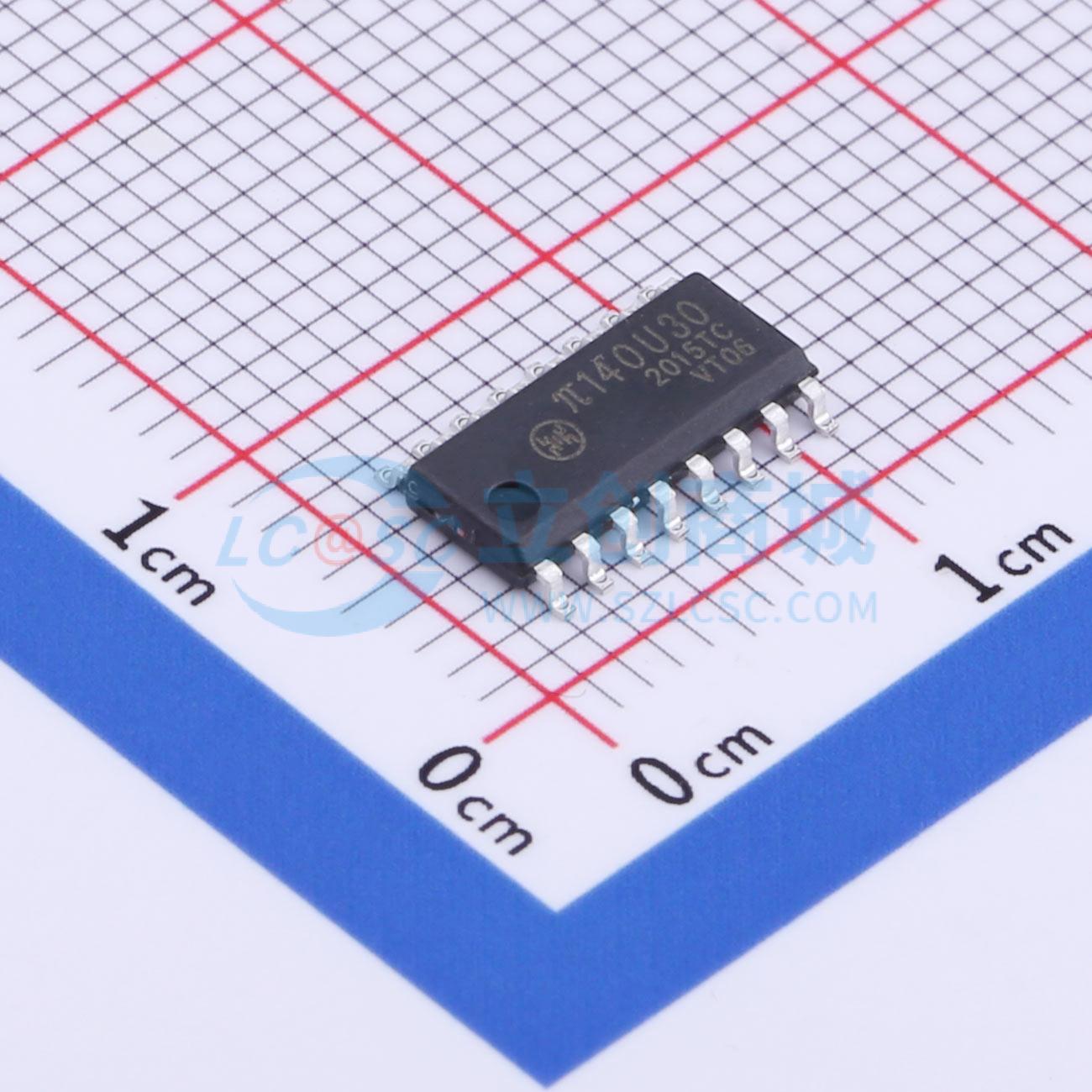

温馨提醒：图片仅供参考，商品以实物为准
π140U30
增强型ESD 3.0 kV rms/5.0 kV rms 150kbps四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用成熟的标准半导体CMOS技术和iDivider技术，这些隔离组件提供了出色的性能特性和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。智能分压器技术（iDivider技术）是一种新一代数字隔离器技术，它利用电容分压器原理直接通过隔离器电容传输电压信号，无需信号调制和解调。隔离器数据通道独立，有多种配置可供选择，耐压额定值为1.5kV rms至5.0kV rms，数据速率从直流到600Mbps。器件两侧的电源电压范围为3.0V至5.5V，可与低电压系统兼容，并能在隔离屏障上实现电压转换功能。当未施加输入电源时，输出会转换到预设状态。
- 品牌名称
- 2Pai Semi(荣湃)
- 商品型号
- π140U30
- 商品编号
- C910134
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Kbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 250kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 4.8us |
商品概述
π1xxxxx 是一个数字隔离器产品系列，包含数百种数字隔离器产品。这些隔离组件采用成熟的标准半导体 CMOS 技术和智能分压器技术（iDivider 技术），具备卓越的性能特点和可靠性，优于光耦合器设备和其他集成隔离器等替代产品。 智能分压器技术（iDivider 技术）是新一代数字隔离器技术。它利用电容分压器原理，无需进行信号调制和解调，即可直接通过隔离电容传输电压信号。 π1xxxxx 隔离器的数据通道相互独立，有多种配置可供选择，额定耐压为 1.5 kV rms 至 5.0 kV rms，数据速率从直流到 600Mbps。该器件两侧的电源电压范围为 3.0 V 至 5.5 V，既与低电压系统兼容，又能实现跨隔离屏障的电压转换功能。具备失效保护状态，当未施加输入电源时，输出将转换到预设状态。
商品特性
- 超低功耗（150Kbps）：0.55mA/通道
- 高数据速率：150kbps
- 高共模瞬态抗扰度：250 kV/μs
- 对辐射和传导噪声具有高鲁棒性
- 隔离电压：π14xx3x：交流 3000Vrms；π14xx6x：交流 5000Vrms
- 高 ESD 等级：ESDA/JEDEC JS - 001 - 2017 人体模型（HBM）±8kV
- 安全和法规认证：UL 证书编号：E494497，根据 UL 1577 标准，3000Vrms/5000Vrms 持续 1 分钟；CSA 组件验收通知 5A；VDE 证书编号：40053041/40052896，DIN VDE V 0884 - 11:2017 - 01 VIOR ΔM = 565 V 峰值/1200V 峰值；根据 GB4943.1 - 2011 获得 CQC 认证
- 3 V 至 5.5 V 电平转换
- 宽温度范围：-40℃ 至 125℃
- 符合 RoHS 标准，采用 NB SOIC - 16、WB SOIC - 16 和 SSOP16 封装
应用领域
- 通用多通道隔离
- 工业现场总线隔离
- 工业自动化系统
- 隔离式开关电源
- 隔离式 ADC、DAC
- 电机控制
