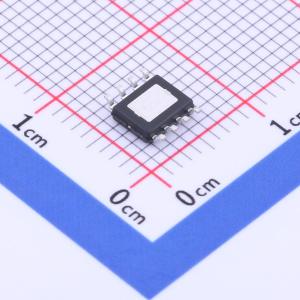

温馨提醒：图片仅供参考，商品以实物为准
LN4056A
1.0A具有USB接口兼容的线性电池管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN4056A 是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路元器件。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。LN4056A 只需要极少的外围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN4056A
- 商品编号
- C910136
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 1.038A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | 0℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 20uA |
商品概述
LN4056A 是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路元器件。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。LN4056A 只需要极少的外围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。 热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为 4.2V，也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时，LN4056A 自动进入低功耗的睡眠模式，此时电池的电流消耗小于 0.1μA。当电池电压高于输入电压时，自动关闭内置功率 MOSFET。其它功能包括输入电压过低锁存，自动再充电，电池温度监控以及充电状态/充电结束状态指示等功能。LN4056A 可以通过使能引脚关断充电，关断状态下芯片的静态功耗在 20uA 以下； LN4056A 采用散热增强型的 8 管脚小外形封装 ESOP8。
商品特性
- 可编程使充电电流可达 1.0A
- 不需要外部 MOSFET，传感电阻和阻流二极管
- 小的尺寸实现对锂离子电池的完全线性充电管理
- 恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
- 从 USB 接口管理单片锂离子电池
- 充电电流输出监控
- 充电状态指示标志和充满状态标志
- 1/10 充电电流终止
- 自动再充电
- 停止工作时提供 40μA 电流
- 2.9V 涓流充电阈值电压
- 软启动限制浪涌电流
- 当拔掉 VIN 时，IC 不消耗电池能量
- 采用 ESOP8 以及客户订制的封装形式
应用领域
- 移动电话
- 数码相机
- MP4 播放器
- 蓝牙应用
- 电子词典
- 恒流/恒压电压 4.2V 充电应用
- 便携式设备各种充电器
- 移动电源
