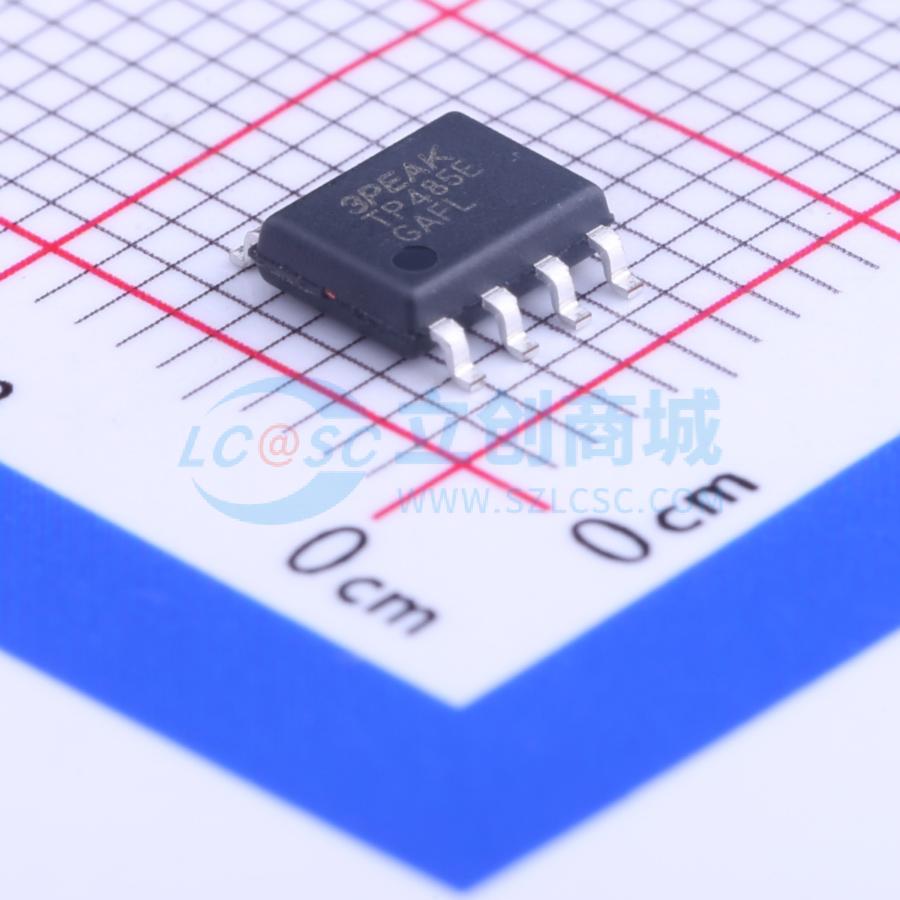

温馨提醒：图片仅供参考，商品以实物为准
TP485E-SR
±18K ESD保护，总线极性校正RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗RS-485收发器，具有自动总线极性校正功能和瞬态保护。支持高达256个节点，数据速率可达250kbps。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP485E-SR
- 商品编号
- C96132
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 250Kbps |
商品概述
TP485E是一款低功耗的RS-485收发器，具有自动总线极性校正和瞬态保护功能。在热插拔时，设备会在总线空闲的前100毫秒内检测并校正总线极性。片上瞬态保护可防止IEC61000静电放电(ESD)和电快速瞬变脉冲群(EFT)瞬态。该设备为苛刻的工业应用提供了强大的驱动器和接收器。总线引脚对静电放电(ESD)事件具有鲁棒性，对人身体模型(HBM)、空气间隙放电和接触放电规范具有高水平的保护。该设备结合了一个差分驱动器和一个差分接收器，它们共同由单一5V电源供电工作。驱动器的差分输出和接收器的差分输入内部连接形成适合半双工（两线制总线）通信的总线端口。该设备具有宽共模电压范围，适用于长电缆多点应用。TP485E提供SOIC-8和MSOP-8封装，并且其特性从-40℃到125℃进行了表征。
应用领域
- 电子计量网络
- 工业自动化
- HVAC系统
- 过程控制
- DMX512网络
- 电池供电应用
