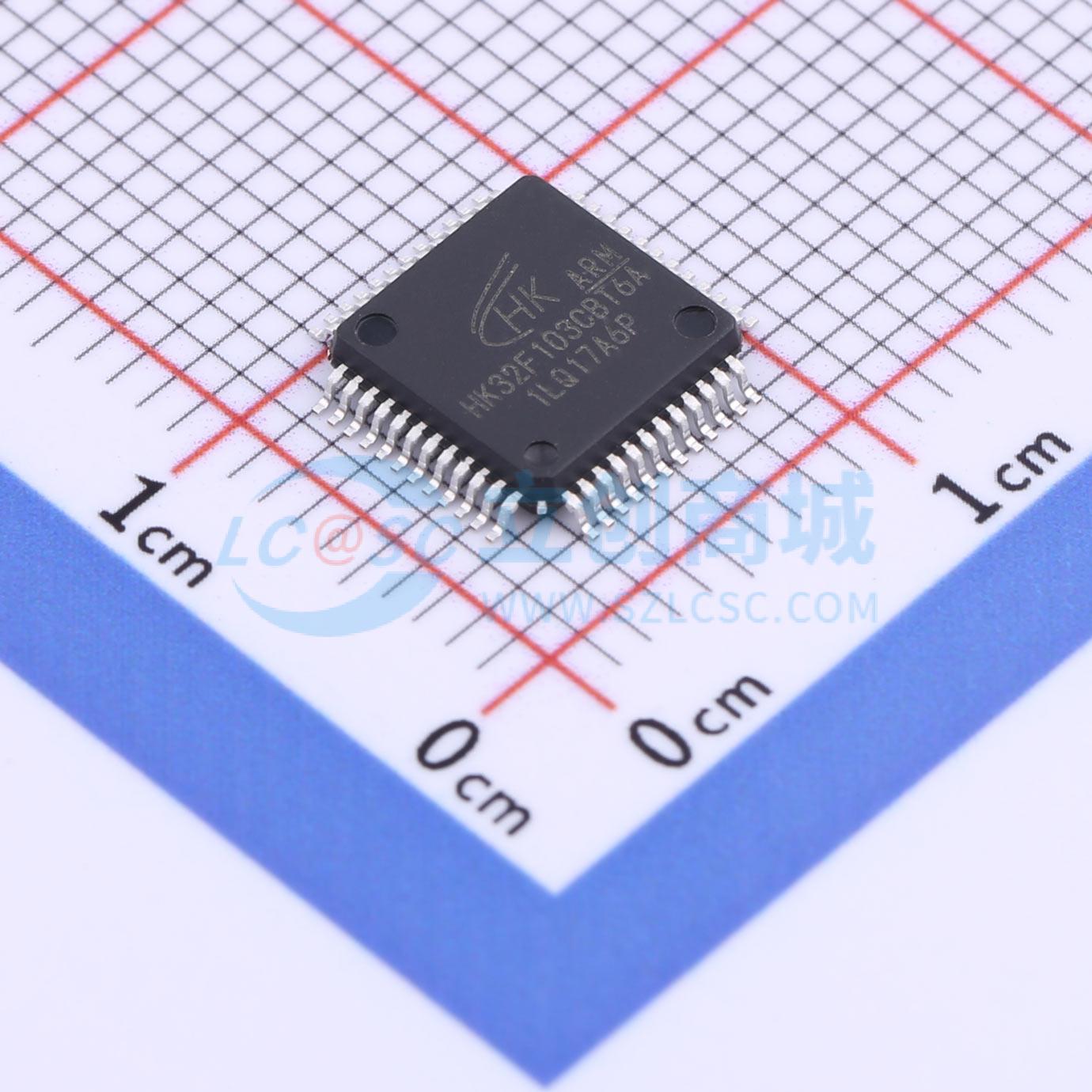

HK32F103CBT6A

HK32F103 系列使用高性能的 ARM Cortex-M3 32 位的 RISC 内核，最高工作频率 120MHz，内置高达 128KB FLASH、20KB SRAM，1 个高性能计时器，3 个通用计时器，2 个 SPI 串行同步通讯接口，2 个 I2C 串行通讯接口，3 个 USART 串行异步通讯接口，1 个 USB2.0 Full Speed 串行通信接口，1 个 CAN 总线控制器，2 个 12 位 SAR 模拟数字转换器，1 个片内温度传感器。这些丰富的外设配置，使得 HK32F103 微控制器适合于多种应用场景。

• 工作电压范围：双电源域，主电源 VDD 2.0V ~ 3.6V、备份电池电源 VBAT 1.8V ~ 3.6V；当主电源掉电时，RTC 模块可继续工作在 VBAT 电源下；当主电源掉电时，VBAT 电源下提供 20Byte 容量的备份寄存器
• 典型工作电流：动态功耗 175uA/MHz；Stop 待机功耗 10uA@3.3V；Standby 待机功耗 1.6uA@3.3V；VBAT RTC 功耗 2.3uA@3.3V
• 工作温度范围：-40℃ ~ 105℃
• 时钟：外部 HSE 支持 4 ~ 16MHz 晶振，典型 8MHz 晶振；外部 LSE 32.768KHz 晶振；芯片上的 HSI 时钟 8MHz；芯片上的 LSI 时钟 40KHz；PLL 时钟
• 复位：外部管脚复位、电源上电复位、软件复位、看门狗（IWDT 和 WWDT）计时器复位、低功耗模式复位
• 低电压检测（PVD）：8 级检测电压门限可调，上升沿和下降沿可配置
• ARM Cortex-M3 Core：最高时钟频率 120 MHz；24 位 System Tick 计时器；支持 CPU Event 信号输入至 MCU 引脚，实现与板级其它 SOC CPU 的联动
• 存储器：64 或者 128 KByte 的 Flash 存储器，CPU 主频不高于 26.5MHz 时，支持 0 等待总线周期，具有代码安全保护功能，可分别设置读保护和写保护；20 KByte SRAM
• 两个 12 位 SAR ADC 转换器：16 个模拟信号输入通道；最高转换器频率 1Mbps；支持自动连续转换、扫描转换；两个 ADC 单元可级联实现主/从并行转换和交织转换模式
• 温度传感器模拟输出内部连接到 A/D 转换器独立通道
• 调试接口：SW-DP 两线调试端口；JTAG 五线调试端口；ARM DWT、FPB、ITM、TPIU 调试追踪模块
• 通用串行通讯接口：三个 USART（支持 ISO-7816 智能卡协议）；两个高速 SPI；两个 I2C；一个 USB2.0 Full Speed 设备接口；一个 CAN 2.0A/B 总线接口控制器
• 计时器：16 比特的 PWM 计时器（高性能计时器的通道 1 ~ 3 支持死区互补输出）；16 比特的 PPG 计时器；16 比特的 IC（输入捕获）计时器；16 比特的正交输入信号编码计时器；可产生 ADC 触发事件；可与其它高性能计时器或通用计时器级联实现主/从计时模式
• 通用输入输出 IO：100 引脚产品有 80 个 GPIO 引脚，64 引脚产品有 51 个 GPIO 引脚，48 引脚产品有 37 个 GPIO 引脚；所有 GPIO 引脚可配置为外部中断输入；提供最高 20mA 驱动电流
• 多通道的 DMA 控制器，支持 Timers、ADC、SPIs、I2Cs、USARTs 等多种外设触发
• CRC 计算模块，检查存储器中数据的完整性
• RTC 时钟计数器，配合软件记录年月日时分秒
• 可靠性：通过 HBM2000V/CDM500V/MM200V/LU 等级测试

• 工业应用，可编程控制器、打印机、扫描仪
• 电机驱动和调速控制
• 物联网低功耗传感器终端
• 玩具产品
• 家用电器
• 智能机器人
• 智能手表、运动手环
