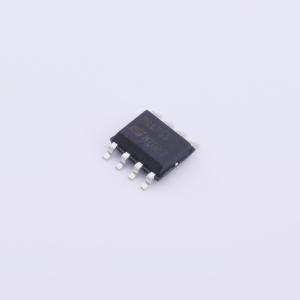

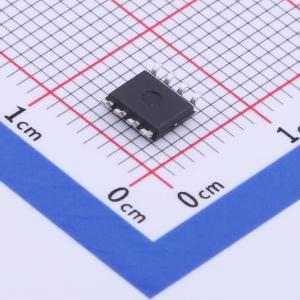

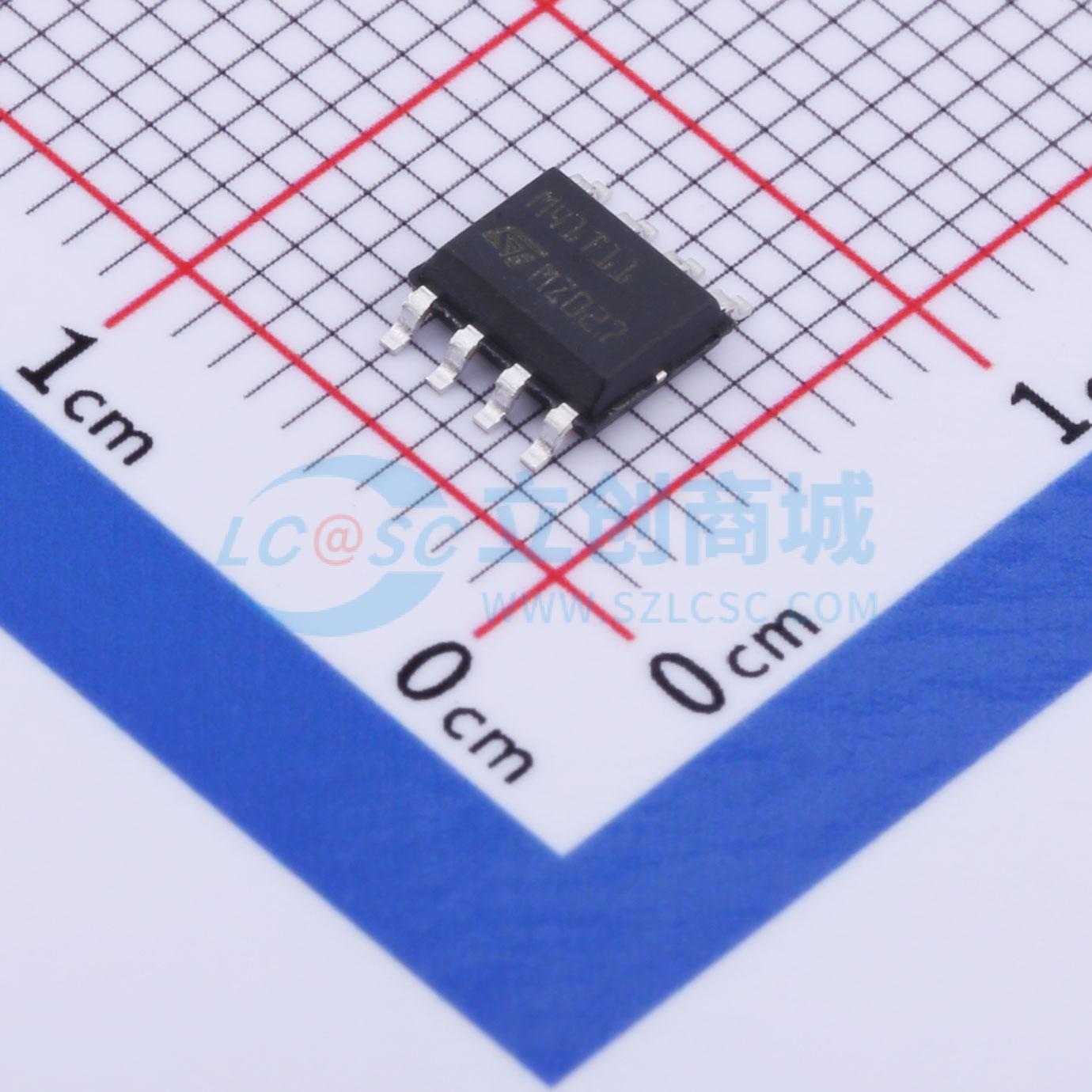

M41T11M6F

M41T11是一款低功耗串行实时时钟（RTC），带有56字节的非易失性随机存取存储器（NVRAM）。内置的32.768 kHz振荡器（由外部晶体控制），且RAM的前8个字节用于时钟/日历功能，并以二进制编码的十进制（BCD）格式配置。地址和数据通过两线双向总线串行传输。每次写入或读取数据字节后，内置的地址寄存器会自动递增。 M41T11时钟内置电源检测电路，可检测电源故障，并在电源故障时自动切换到电池供电。维持RAM和时钟运行所需的能量可由小型锂纽扣电池提供。 使用50 mA/h、3 V的锂电池时，典型数据保留时间超过5年。M41T11采用8引脚塑料小外形封装或28引脚SNAPHAT封装。 28引脚、330 mil的小外形集成电路（SOIC）在两端提供镀金触点的插座，可直接连接到单独的包含电池和晶体的SNAPHAT外壳。这种独特的设计允许在表面贴装工艺完成后，将SNAPHAT电池组件安装在SOIC封装的顶部。回流焊后插入SNAPHAT外壳可防止因器件表面贴装所需的高温而对电池和晶体造成潜在损坏。SNAPHAT外壳设有键槽，可防止反向插入。

• 秒、分、时、日、日期、月、年和世纪计数器
• 集成负载电容（12.5 pF）的32 kHz晶体振荡器，提供出色的振荡器稳定性和高晶体串联电阻操作
• 串行接口支持I²C总线（100 kHz协议）
• 超低电池供电电流为0.8 μA（3 V时的典型值）
• 时钟工作电压为2.0至5.5 V
• 自动切换和取消选择电路
• 56字节通用RAM
• 软件时钟校准，以补偿因温度导致的晶体偏差
• 自动闰年补偿
• 工作温度范围为 -40至85 ℃
• 封装包括28引脚SOIC和SNAPHAT顶部（需单独订购；仅适用于3.3至5.0 V电源电压）
• 符合RoHS标准 – 无铅二级互连
