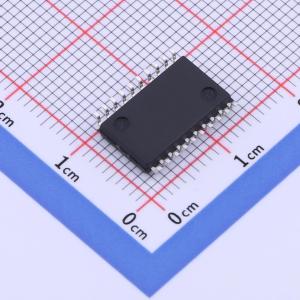

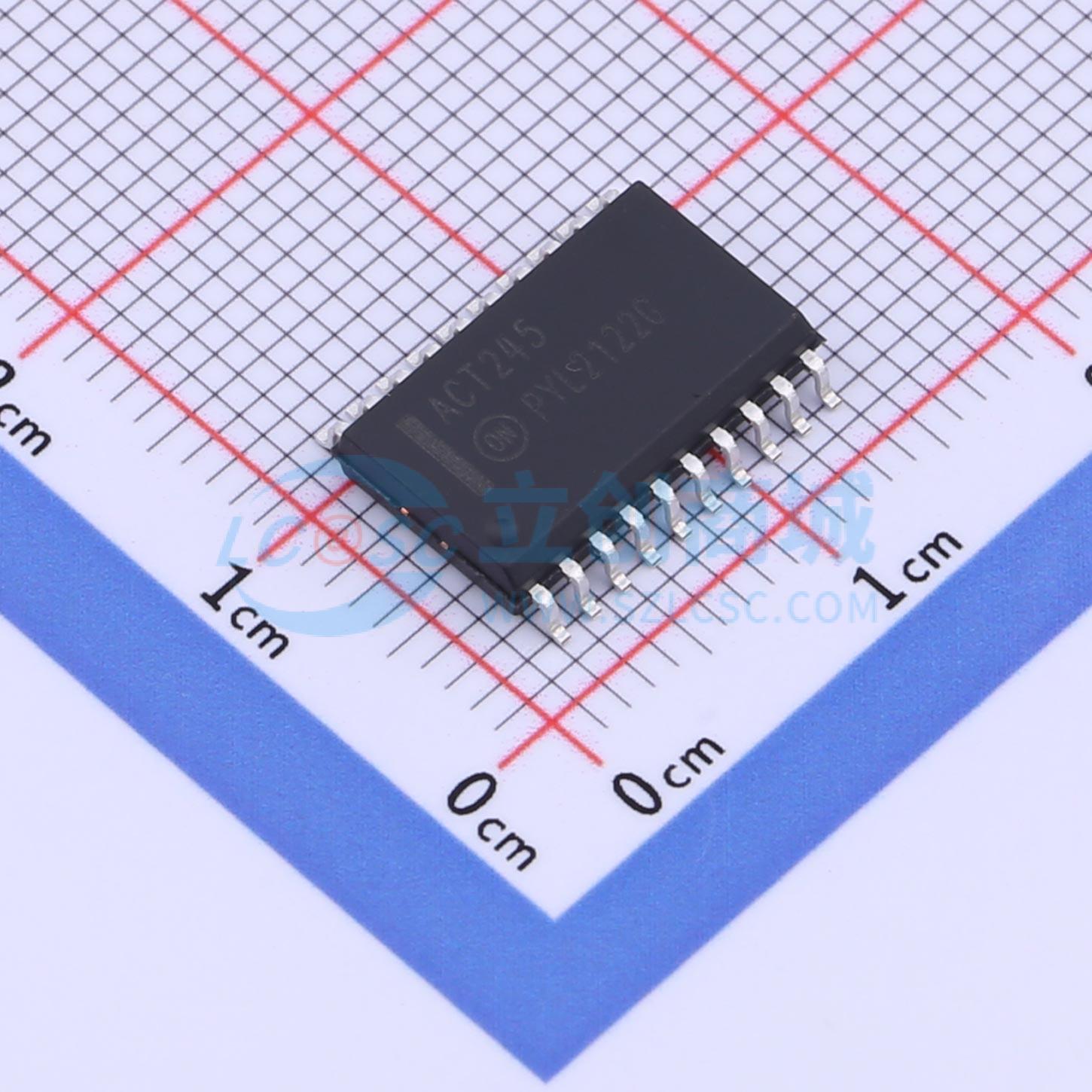

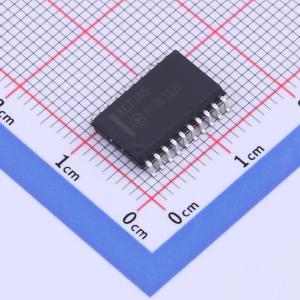

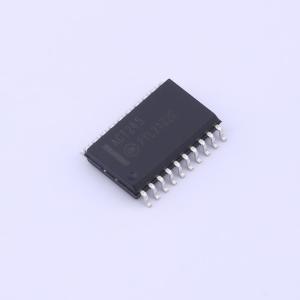

MC74ACT245DWG
八通道双向三态收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含八个带三态输出的同相双向缓冲器，适用于总线应用。A和B端口的灌电流能力均为24 mA。发送/接收（T/R）输入决定数据通过双向收发器的流向。发送（高电平有效）使数据从A端口流向B端口；接收（低电平有效）使数据从B端口流向A端口。输出使能输入为高电平时，将A和B端口置于高阻状态，使其禁用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74ACT245DWG
- 商品编号
- C906714
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 4ns@5.0V,50pF |
