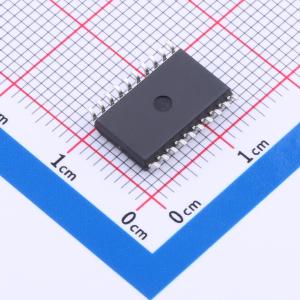

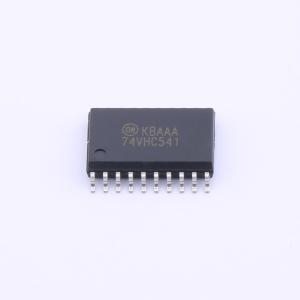

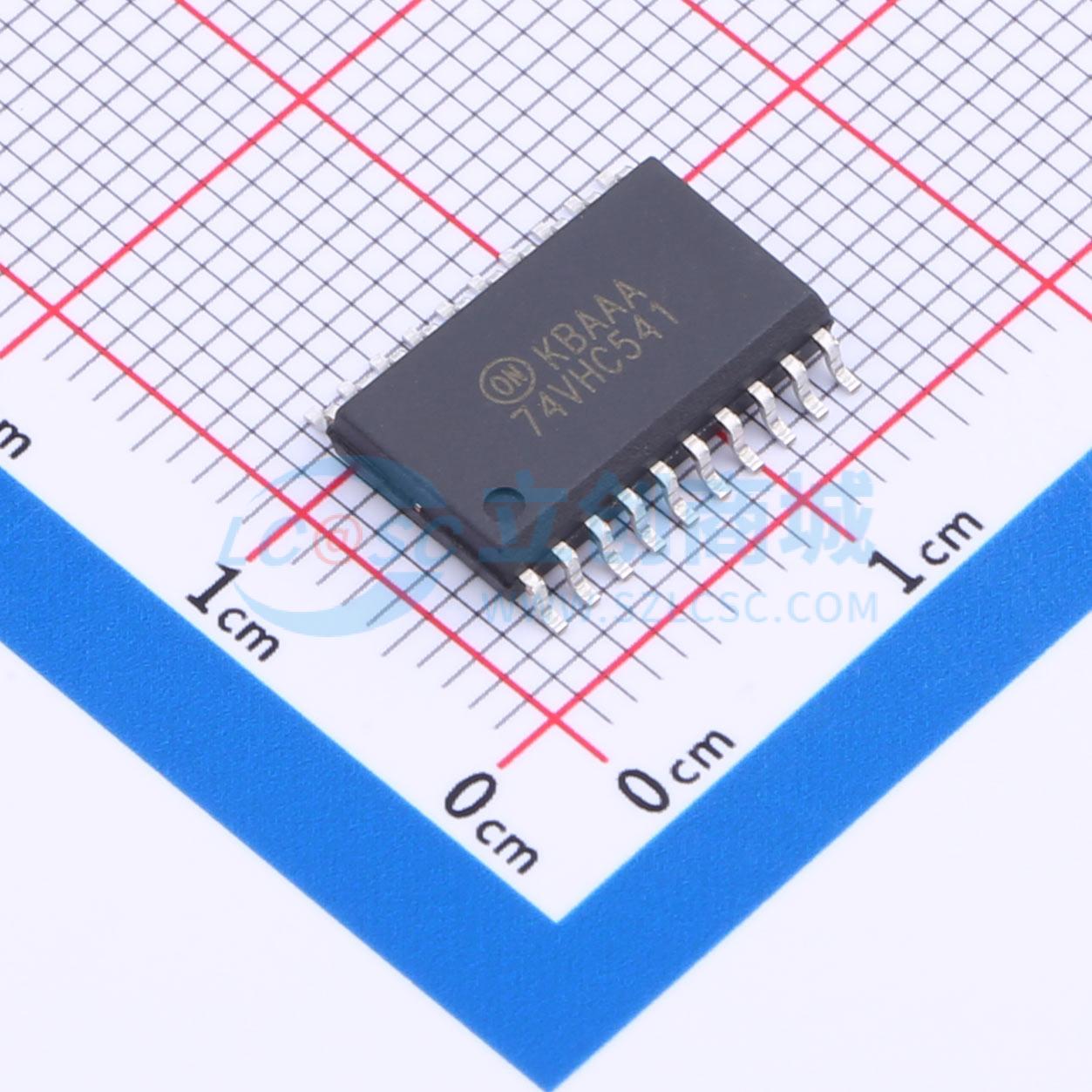

温馨提醒：图片仅供参考，商品以实物为准
74VHC541M
三态输出，八路缓冲器/线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VHC541是采用硅栅CMOS技术制造的先进高速CMOS器件。它实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗特性。VHC541是一个八进制缓冲器/线路驱动器，设计用作存储器和地址驱动器、时钟驱动器以及面向总线的发送器/接收器。该器件在功能上与VHC244相似，同时提供直通架构（输入与输出在相反侧）。这种引脚排列使该器件特别适合作为微处理器的输出端口，便于布局并提高PCB板密度。输入保护电路确保在不考虑电源电压的情况下，可将0V至7V的电压施加到输入引脚。该器件可用于5V至3V系统以及双电源系统（如电池备份）的接口。该电路可防止因电源和输入电压不匹配而导致的器件损坏。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74VHC541M
- 商品编号
- C906656
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74VHC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 3.5ns@5V,50pF |
