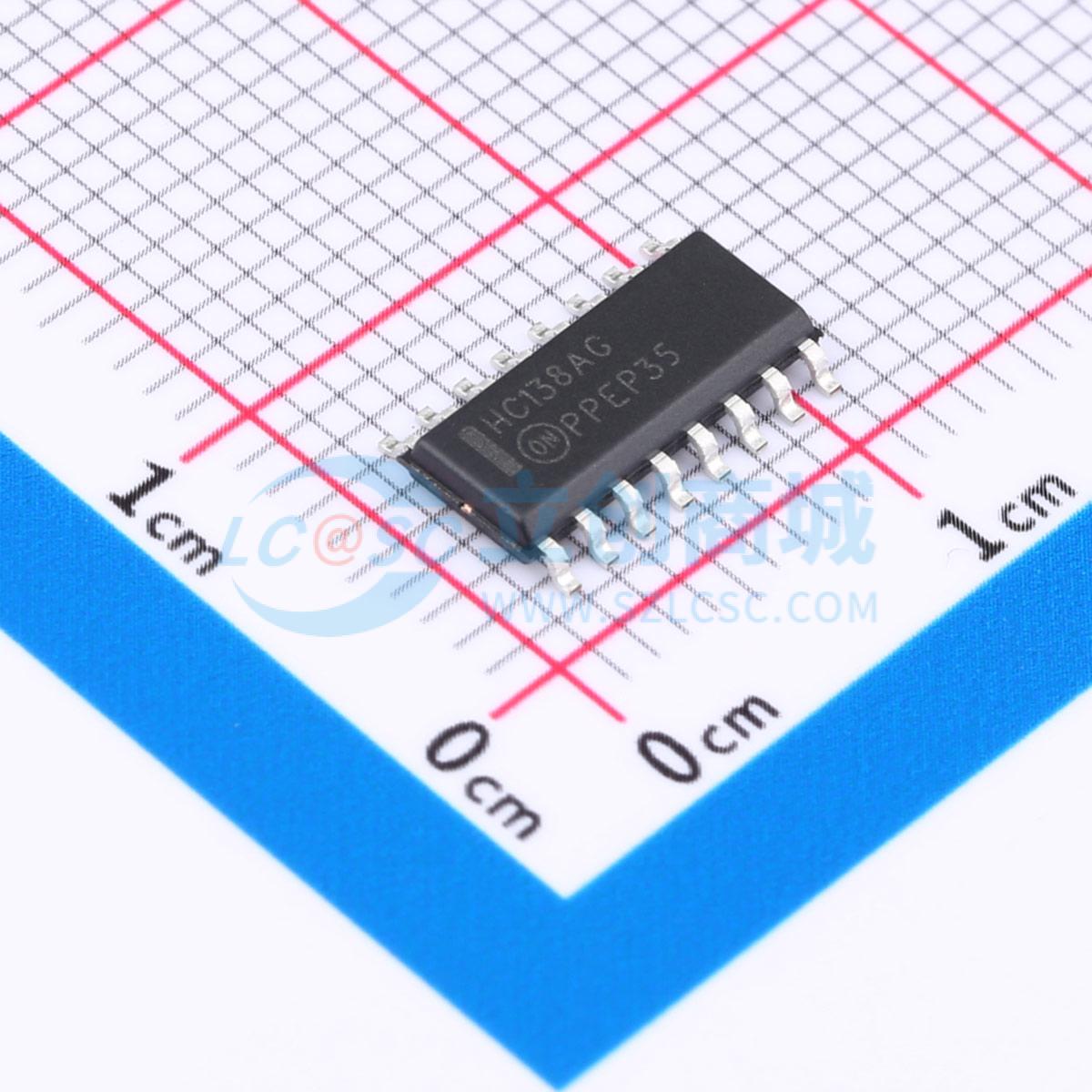

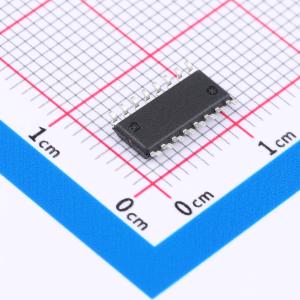

温馨提醒：图片仅供参考，商品以实物为准

NLV74HC138ADR2G

8选1译码器/多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件引脚与 LS138 相同。设备输入与标准 CMOS 输出兼容；通过上拉电阻，它们与 LSTTL 输出兼容。该器件将三位地址解码为八个低电平有效输出之一。此设备具有三个芯片选择输入，两个低电平有效和一个高电平有效，以实现解复用、级联和芯片选择功能。解复用功能通过使用地址输入选择所需的设备输出完成；其中一个芯片选择用作数据输入，而其他芯片选择保持其有效状态。
品牌名称: onsemi(安森美)
商品型号: NLV74HC138ADR2G
商品编号: C904844
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

MC74HC138A 的引脚与 LS138 完全相同。该设备的输入与标准 CMOS 输出兼容；通过上拉电阻，它们也与 LSTTL 输出兼容。HC138A 将三位地址解码为八个低电平有效输出中的一个。该设备具有三个芯片选择输入，其中两个为低电平有效，一个为高电平有效，以方便实现解复用、级联和芯片选择功能。解复用功能是通过使用地址输入来选择所需的设备输出实现的；其中一个芯片选择用作数据输入，而其他芯片选择保持在其激活状态。

输出驱动能力：10个LSTTL负载输出直接接口到CMOS、NMOS和TTL 工作电压范围：2.0至6.0伏低输入电流：1.0 μA 具有CMOS器件特有的高抗噪特性符合JEDEC标准No. 7 A的要求芯片复杂度：100个FET或29个等效门 NLV前缀适用于汽车和其他需要独特站点和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力这些设备无铅、无卤素/无BFR，并且符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

8.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8

	属性	参数值
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	34ns@4.5V,50pF
	静态电流(Iq)	160uA
