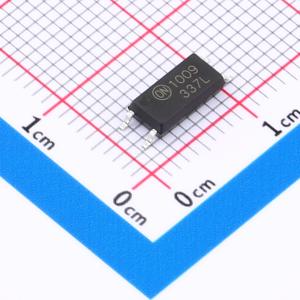

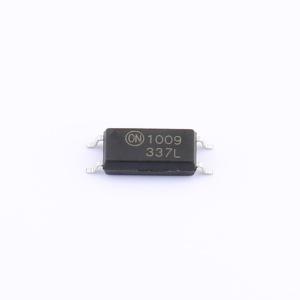

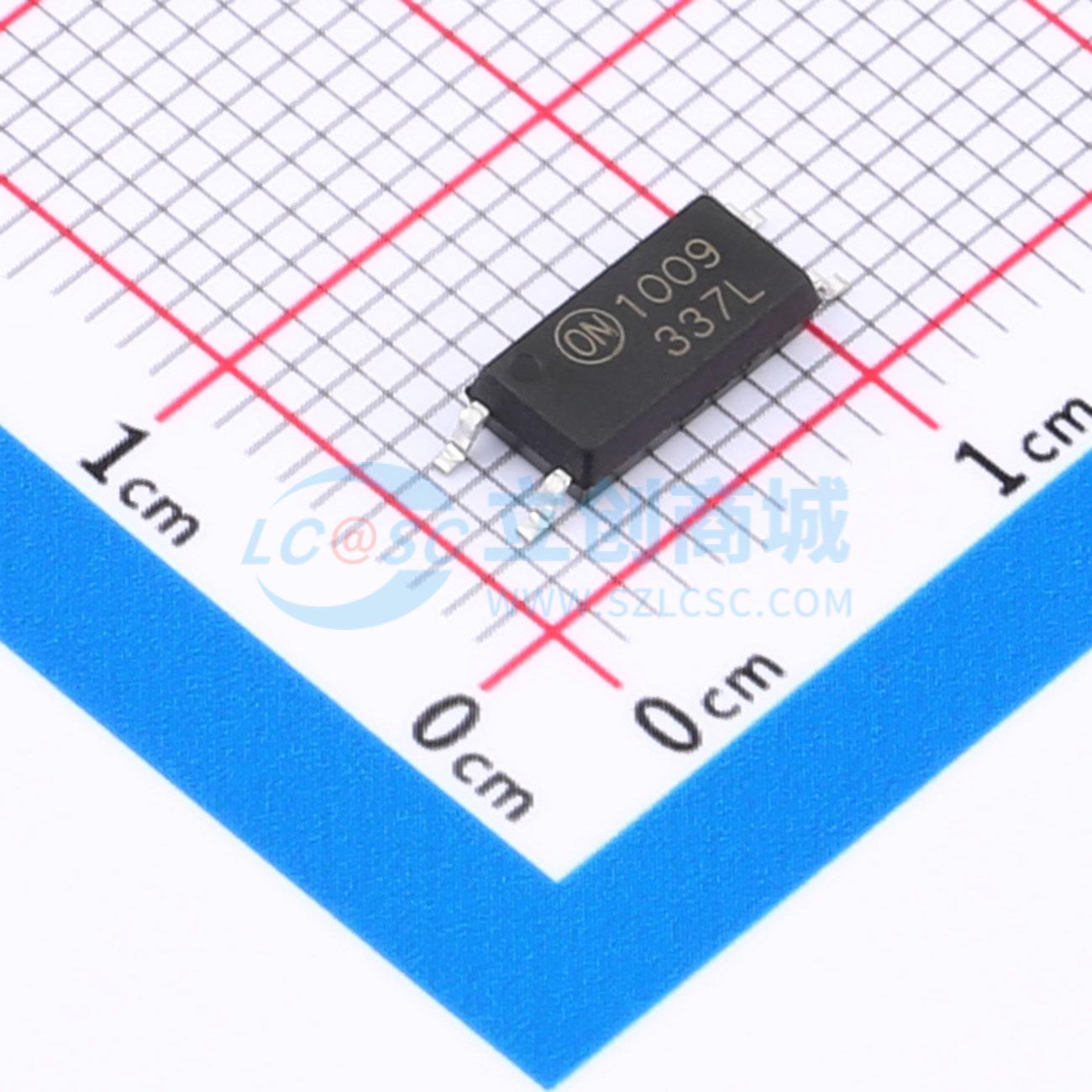

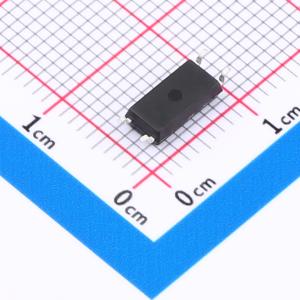

FODM1009
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FODM100x 系列单沟道直流感应输入光耦合器采用拉伸体 SOP 4 引脚封装，其中包含一个砷化镓 (GaAs) 红外发光二极管，它与一个光电晶体管进行光耦合。输入-输出隔离电压 VISO 额定值为 5,000 VACRMS。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FODM1009
- 商品编号
- C900938
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.2638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 5.7us@2mA,100Ω | |
| 下降时间 | 8.5us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 50mA |
商品概述
FODM100x系列单通道直流感应输入光耦合器由一个砷化镓（GaAs）红外发光二极管和一个光电晶体管通过光耦合组成，采用拉伸型SOP 4引脚封装。输入 - 输出隔离电压VISO额定值为5000 VACRMS。
商品特性
- 爬电距离和电气间隙≥8 mm，绝缘距离≥0.4 mm，实现可靠的高压绝缘
- 具备安全和法规认证
- UL1577认证，1分钟耐压5000 VACRMS
- DIN_EN/IEC60747 - 5 - 5标准，峰值工作电压890 V
- 集电极 - 发射极击穿电压高，BVCEO最小值为70 V
- 扩展工业温度范围：-40至110℃
- 这些器件为无铅器件
应用领域
- 主要适用于DC - DC转换器
- 用于接地环路隔离、信号与噪声隔离
- 通信领域 - 适配器、充电器
- 消费领域 - 家用电器、机顶盒
- 工业领域 - 电源、电机控制、可编程逻辑控制
