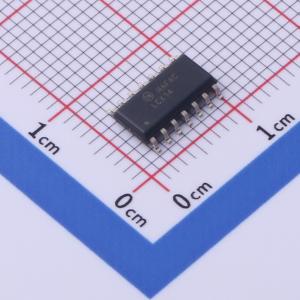

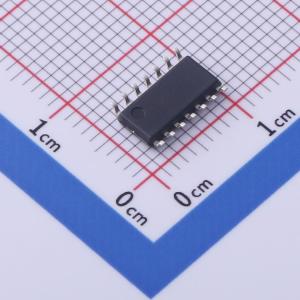

温馨提醒：图片仅供参考，商品以实物为准
74LCX14M
74LCX14M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LCX14 包含了六个逆变器门极，每个均带有一个施密特触发器输入。它们能够将缓慢变化的输入信号转换为清晰定义的无抖动输出信号。另外，它们的噪声裕度比传统逆变器更佳。LCX14 在正向输入阈值和负向输入阈值之间存在迟滞（通常为 1.0V），这由晶体管比内部决定，基本上对温度和电源电压变化不敏感。输入耐压达 7V，支持 5V、3V 和 2.5V 系统的接口。74LCX14 采用先进的 CMOS 工艺，在保持 CMOS 低功耗的同时，实现了高速运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74LCX14M
- 商品编号
- C900067
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2.2V | |
| 输入低电平(VIL) | 400mV~600mV | |
| 传播延迟(tpd) | 6.5ns@3.3V,50pF | |
| 系列 | 74LCX系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LCX14包含六个反相器门，每个门具有施密特触发器输入。它们能够将缓慢变化的输入信号转换为清晰明确、无抖动的输出信号。此外，它们比传统的反相器具有更大的噪声裕度。
LCX14在正向和负向输入阈值之间具有滞后（典型值为1.0V），该滞后由晶体管比率内部确定，并且基本上对温度和电源电压变化不敏感。
输入可容忍高达7V的电压，允许5V、3V和2.5V系统的接口。
74LCX14采用先进的CMOS技术制造，以实现高速运行，同时保持CMOS低功耗特性。
