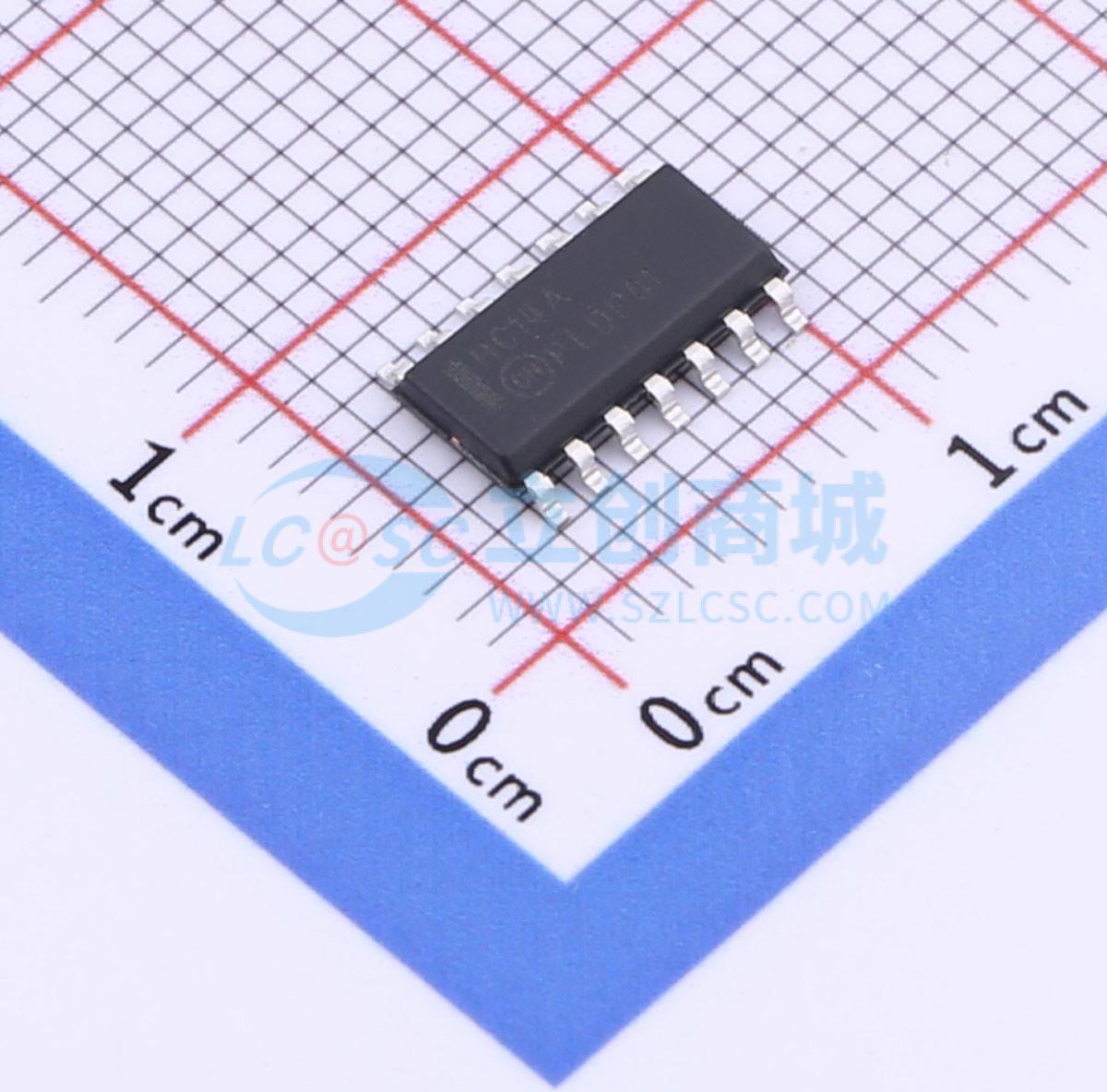

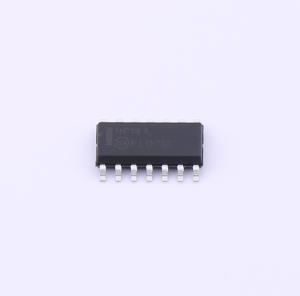

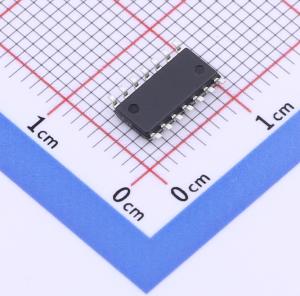

温馨提醒：图片仅供参考，商品以实物为准
MM74HC14M
六路施密特触发反相器
- 描述
- MM74HC14采用先进的硅栅CMOS技术，实现了标准CMOS的低功耗和高抗噪性，以及驱动10个LS-TTL负载的能力。74HC逻辑系列在功能和引脚排列上与标准74LS逻辑系列兼容。所有输入均通过连接到VCC和地的内部二极管钳位保护，防止因静电放电而损坏
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC14M
- 商品编号
- C900094
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 3.98V；5.9V；1.9V | |
| 低电平范围(VOL) | 260mV；260mV；100mV | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -55℃~+125℃ |
