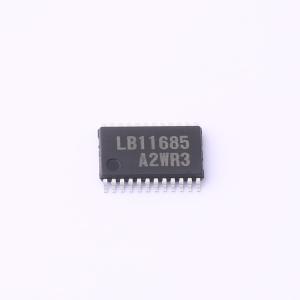

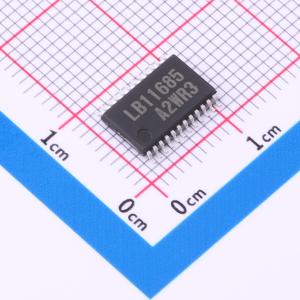

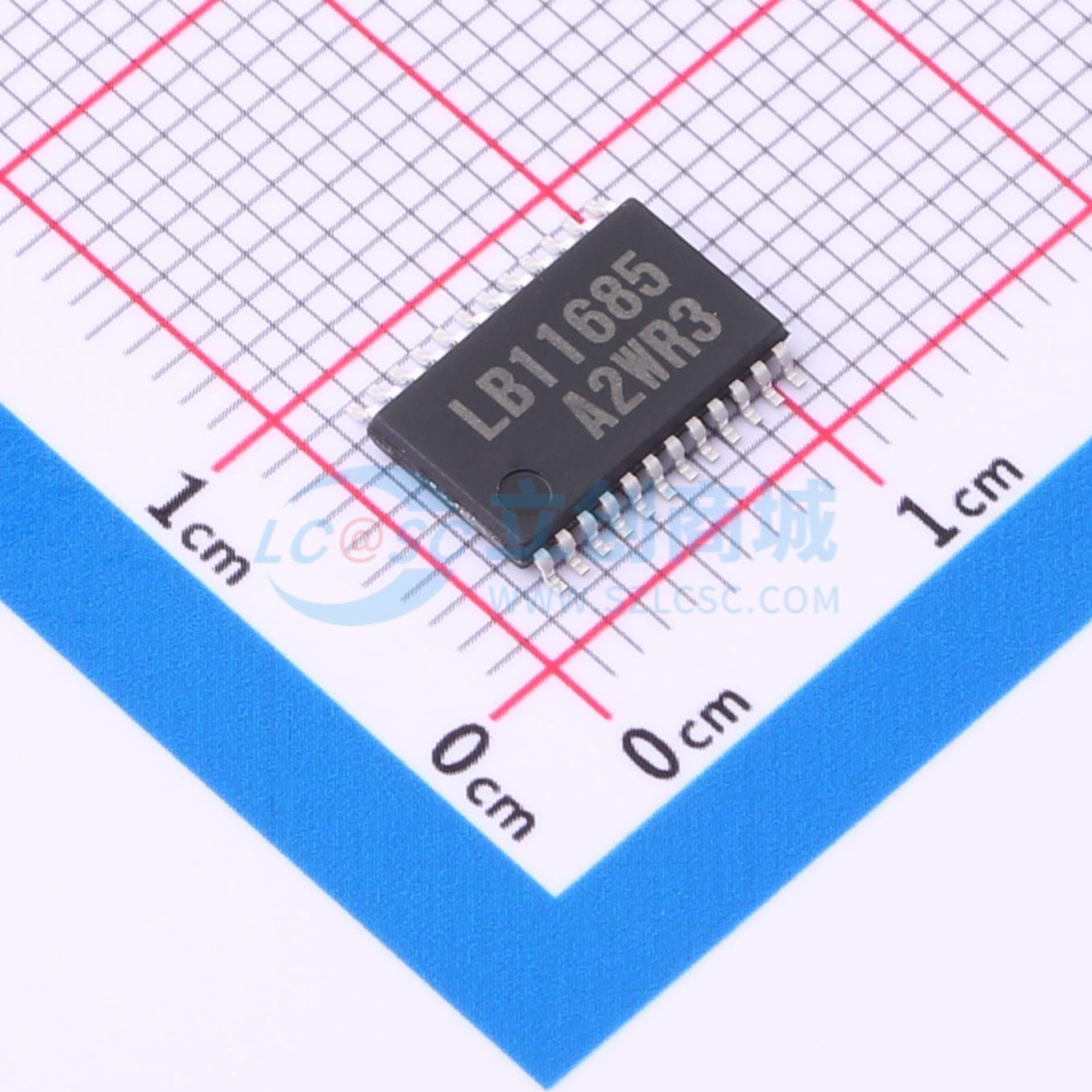

LB11685AV-W-AH
三相无传感器电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LB11685AV是一款三相全波电流线性驱动电机驱动IC。它采用无传感器控制系统，无需使用霍尔效应器件。为实现更安静的运行，LB11685AV配备了电流软开关电路，非常适合驱动冰箱等设备中使用的冷却风扇电机
- 品牌名称
- onsemi(安森美)
- 商品型号
- LB11685AV-W-AH
- 商品编号
- C899589
- 商品封装
- SSOP-24-275mil
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LB11685AV是一款三相全波电流线性驱动电机驱动IC。它采用无传感器控制系统，无需使用霍尔效应器件。为实现更安静的运行，LB11685AV具备电流软开关电路，非常适合驱动冰箱等设备中的冷却风扇电机。
商品特性
- 三相全波线性驱动（无霍尔传感器方式）
- 内置电流限制器电路
- 内置三相输出电压控制电路
- 内置电机锁定保护电路
- 电机锁定保护检测输出
- 由反电动势产生的FG输出
- 内置热关断电路
- 拍频锁定防止电路
