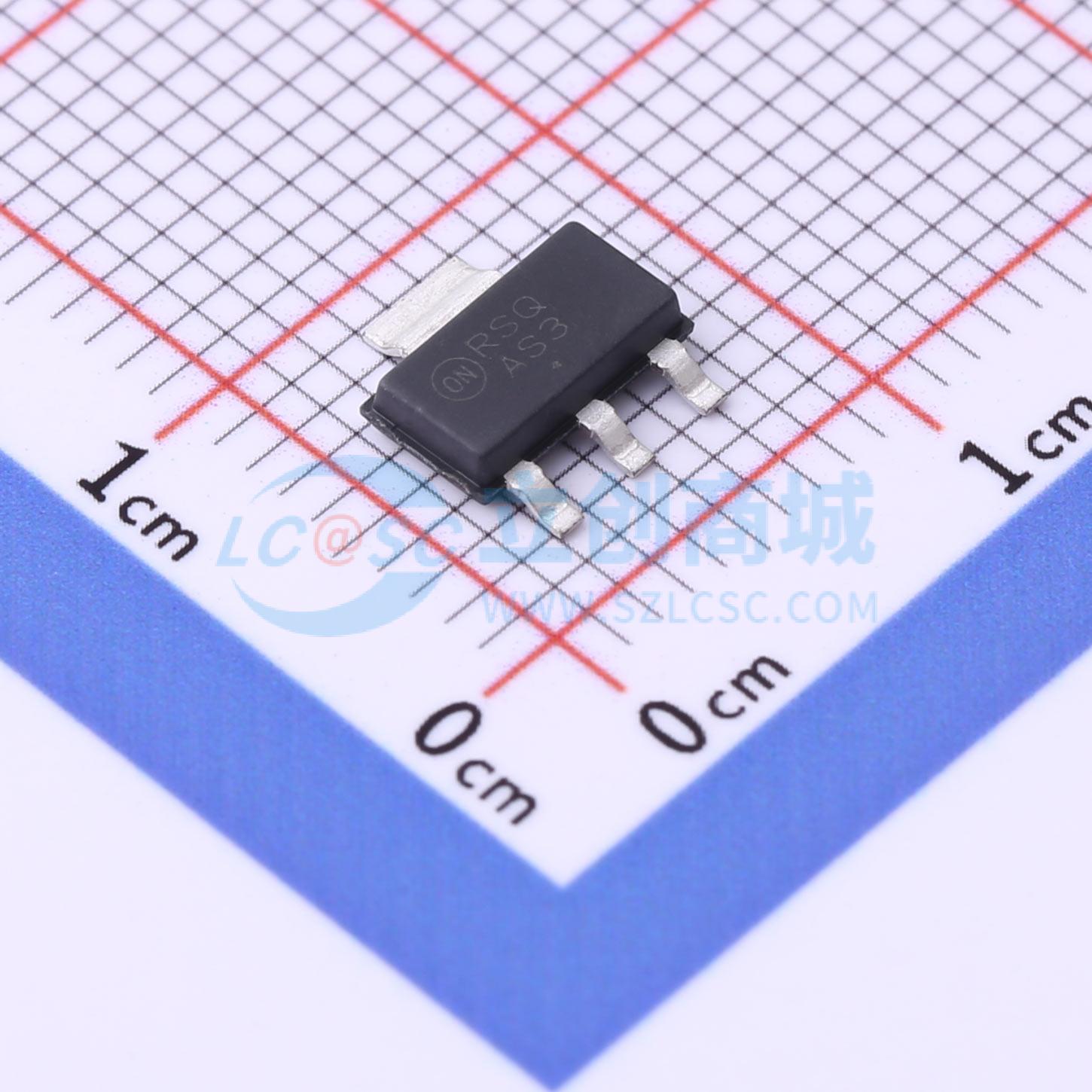

温馨提醒：图片仅供参考，商品以实物为准
BSP52T1G
NPN 80V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 NPN 双极达林顿晶体管适用于打印字锤、继电器、电磁阀和灯驱动器等开关应用。此器件采用 SOT-223 封装，适用于中等功率表面贴装应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- BSP52T1G
- 商品编号
- C899057
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 80V | |
| 直流电流增益(hFE) | 2000 | |
| 耗散功率(Pd) | 800mW |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 1A | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
这款NPN小信号达林顿晶体管专为开关应用而设计，如打印头、继电器、螺线管和灯驱动器。该器件采用SOT - 223封装，适用于中功率表面贴装应用。
商品特性
- SOT - 223封装可采用波峰焊或回流焊。成型引脚可在焊接过程中吸收热应力，消除芯片受损的可能性。
- 提供12 mm卷带包装。
- PNP互补型号为BSP62T1。
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准。
- 以S为前缀的产品适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件。
应用领域
- 开关应用，如打印头、继电器、螺线管和灯驱动器
