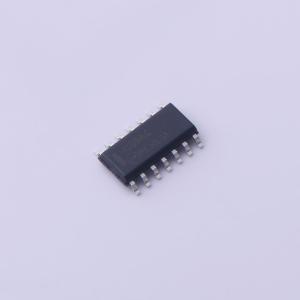

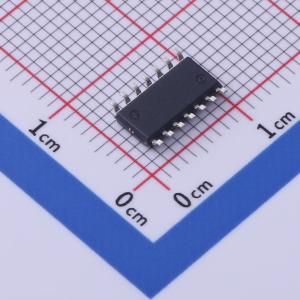

温馨提醒：图片仅供参考，商品以实物为准
MC74HC86ADG
四路2输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC86A的引脚排列与LS86相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，其输入与LSTTL输出兼容。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC86ADG
- 商品编号
- C897277
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；900mV；1.8V | |
| 输出高电平(VOH) | 5.48V；4.4V；5.9V；1.9V；3.98V | |
| 输出低电平(VOL) | 400mV；330mV；260mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品特性
- 输出驱动能力：10 LSTTL负载
- 输出可直接与CMOS、NMOS和TTL接口
- 工作电压范围：2.0至6.0V
- 低输入电流：1 μA
- 具有CMOS器件的高抗噪特性
- 符合JEDEC标准No. 7A要求
- 芯片复杂度：56个FET或14个等效门
- NLV前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤素且符合RoHS标准
