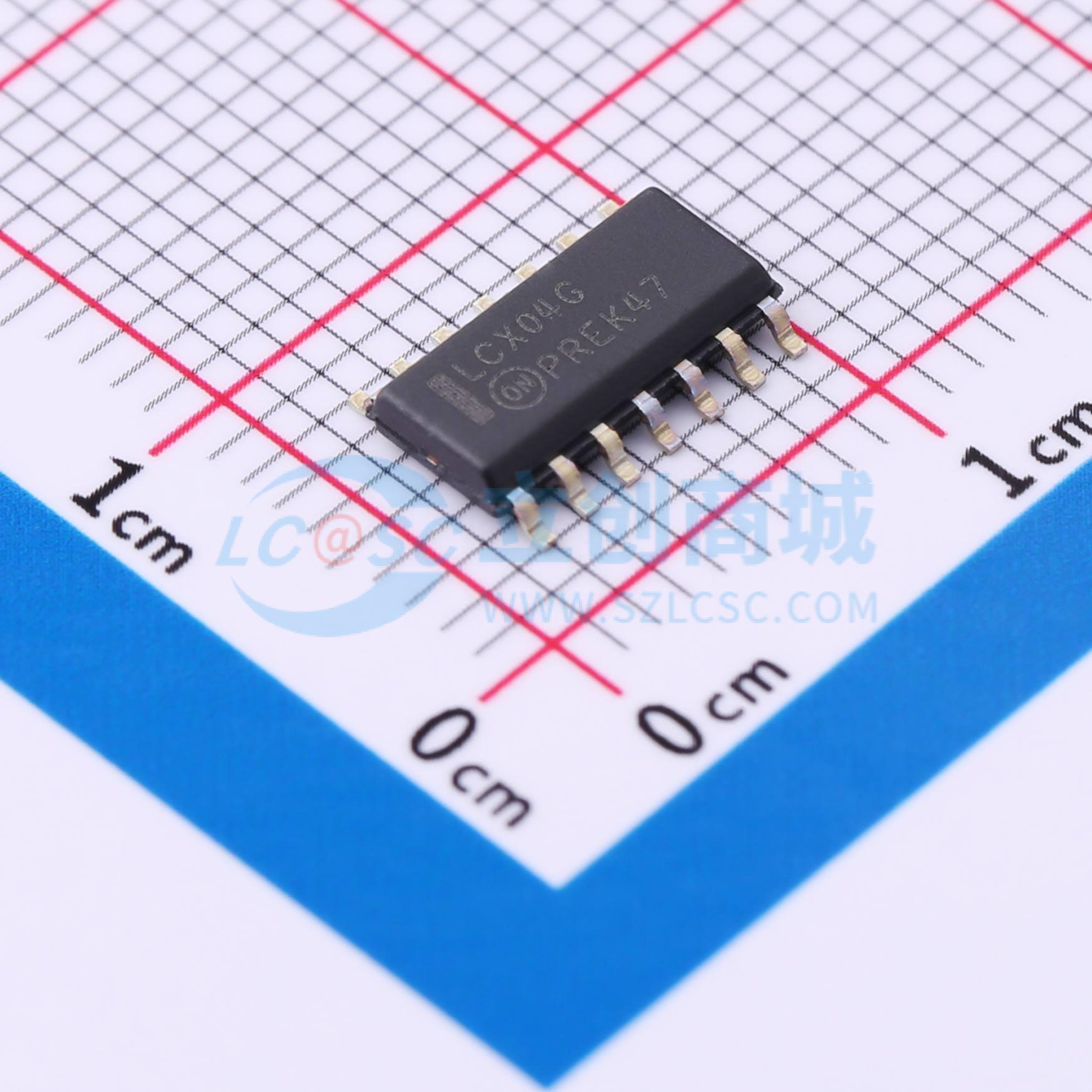

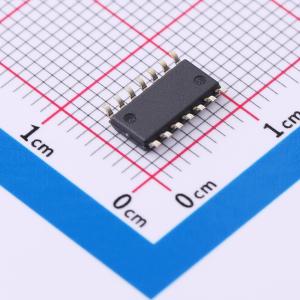

MC74LCX04DG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74LCX04是一款高性能六反相器，工作电源电压范围为2.0至5.5 V。高阻抗、与TTL兼容的输入可显著降低输入驱动器的电流负载，而与TTL兼容的输出则可改善开关噪声性能。
品牌名称: onsemi(安森美)
商品型号: MC74LCX04DG
商品编号: C897286
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.68克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	1.7V~2V
	输入低电平(VIL)	700mV~800mV
	输出高电平(VOH)	1.8V~2.4V
	低电平范围(VOL)	200mV~550mV
	传播延迟(tpd)	5.2ns@3.3V,50pF
	系列	74LCX系列
	工作温度	-55℃~+125℃

商品概述

MC74LCX04 是一款高性能的六反相器，工作电压范围为 2.0 至 5.5 V。高阻抗 TTL 兼容输入显著降低了对输入驱动器的电流负载，而 TTL 兼容输出提供了更好的开关噪声性能。VI 规格为 5.5 V，允许在 VCC 小于 5.0 V 时，MC74LCX04 的输入端可以安全地由 5 V 设备驱动。输出端的电流驱动能力为 24 mA。

商品特性

适用于2.0 V至5.5 V VCC操作
5 V耐受输入 - 可与5 V TTL逻辑接口
LVTTL兼容
LVCMOS兼容
24 mA平衡输出灌电流和拉电流能力
几乎为零的静态电源电流（0 μA），显著降低系统功耗要求
锁存性能超过500 mA
ESD性能：人体模型>2000 V；机器模型>200 V
NLV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
这些器件无铅、无卤素/无BFR，并符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(55个/管，最小起订量 1 个)

个

起订量：1 个55个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	反相器
	工作电压	2V~3.6V
	静态电流(Iq)	10uA
	通道数	6
	输入数	1
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
