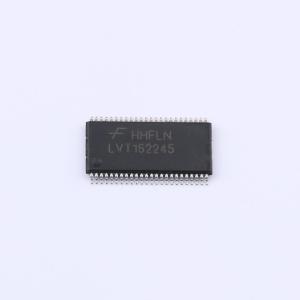

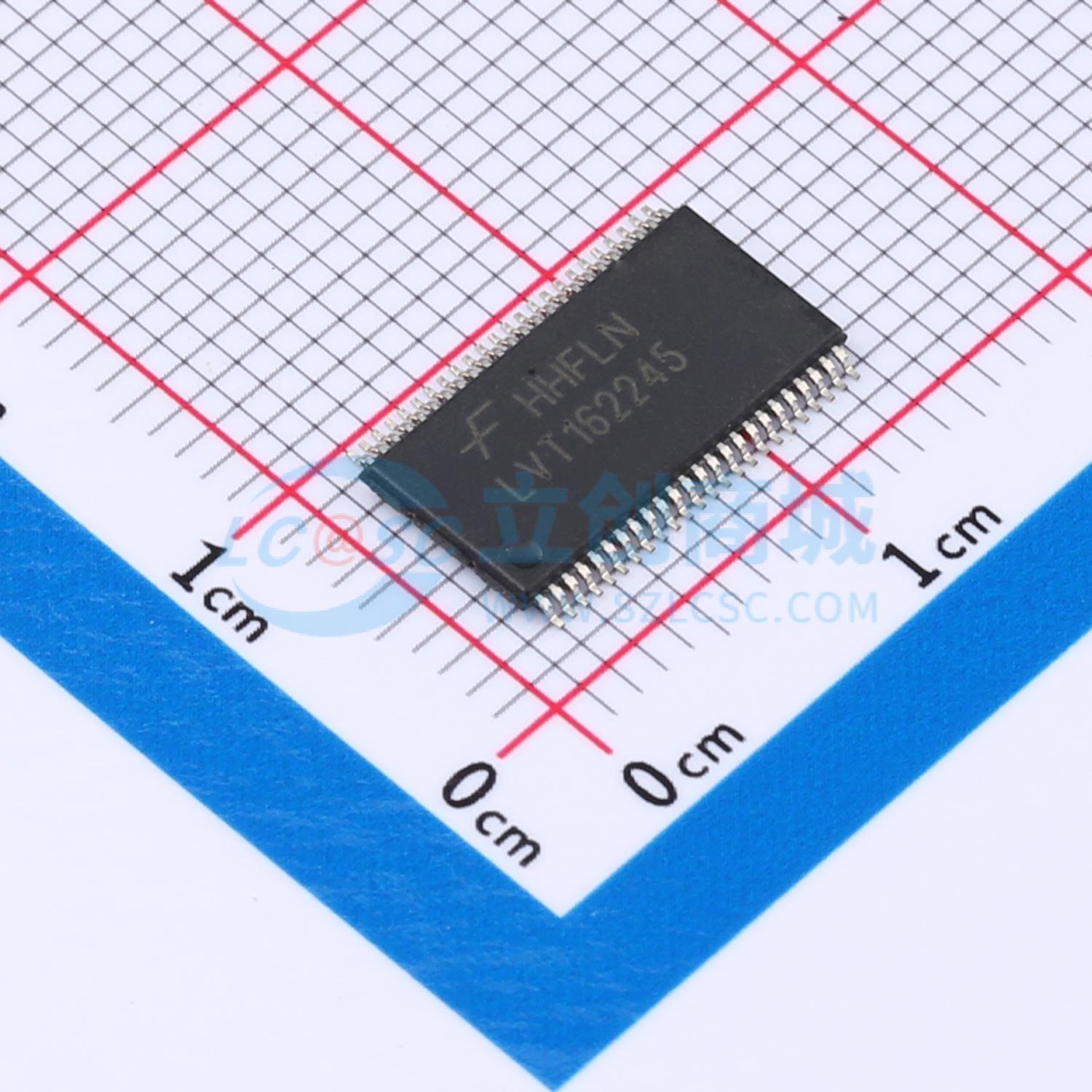

74LVT162245MTD

带三态输出及A端口输出25Ω串联电阻的低压16位收发器

描述

LVT162245 和 LVTH162245 包含十六个带有 3 态输出的非反相双向缓冲器，适用于总线导向型应用。此器件为字节控制。每个字节有单独的控制输入，可一起缩短以实现完整的 16 位操作。T/R# 输入决定数据流经该器件的方向。OE# 输入将 A 和 B 端口置于高阻抗状态，从而将两者禁用。LVT162245 和 LVTH162245 设计为在 A 端口输出的 “高电平”和“低电平”状态下具有等效的 25Ω 串联电阻。此设计减少了应用中的线路噪声，例如内存地址驱动器、时钟驱动器和总线收发器/发射器。LVTH162245 数据输入包含总线槽，无需外部上拉电阻来保存未使用的输入。这些非反相收发器适用于低压 (3.3V) VCC 应用，能够提供连接到 5V 环境的 TTL 接口。LVT162245 和 LVTH162245 采用先进的 BiCMOS 工艺，可实现与 5V ABT 类似的高速运行，同时保持低功耗。

品牌名称

onsemi(安森美)

商品型号

74LVT162245MTD

商品编号

C894795

商品封装

TSSOP-48​

包装方式

管装

商品毛重

0.18克(g)
