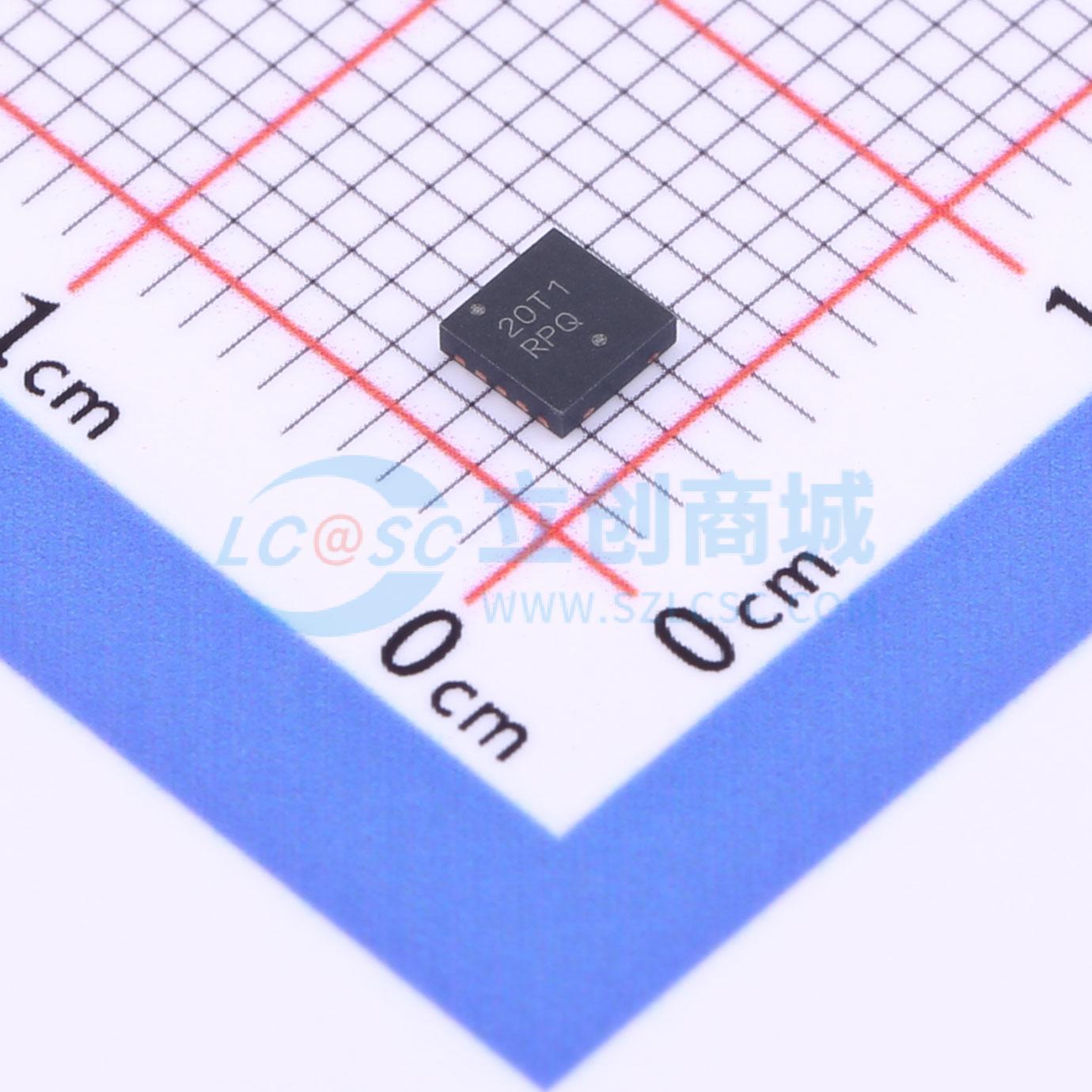

NIS5420MT1TXG
12V电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一种经济高效的可复位保险丝，可大大提高硬盘或其他电路的可靠性，防止灾难性和关机故障。它旨在缓冲负载设备，防止过高的输入电压损坏敏感电路。还包括过压钳位电路，可在瞬态期间限制输出电压，但不会关闭设备，从而允许负载电路继续运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NIS5420MT1TXG
- 商品编号
- C893374
- 商品封装
- WDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | - | |
| 阈值电压 | - | |
| 触发电流 | - | |
| 工作电压 | 8V~18V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | 15uA | |
| 导通电阻(RDS(on)) | 39mΩ | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 0.75mm |
商品概述
NIS5420电子保险丝是一种经济高效的可复位保险丝，可大幅提高硬盘或其他电路在灾难性故障和停机故障情况下的可靠性。 它旨在保护负载设备免受过高输入电压的影响，过高的输入电压可能会损坏敏感电路。它还包含一个过压钳位电路，可在瞬态期间限制输出电压，但不会使设备关闭，从而使负载电路能够继续运行。
商品特性
- 集成功率器件
- 功率器件具有热保护功能
- 无需外部电流分流器
- 输入电压范围为8 V至18 V
- 典型阻值为39 mΩ
- 内置电荷泵
- 内置欠压锁定电路
- 内置过压钳位
- 静电放电（ESD）等级：人体模型（HBM）2000 V
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 硬盘
- 主板电源管理
- 风扇驱动器
