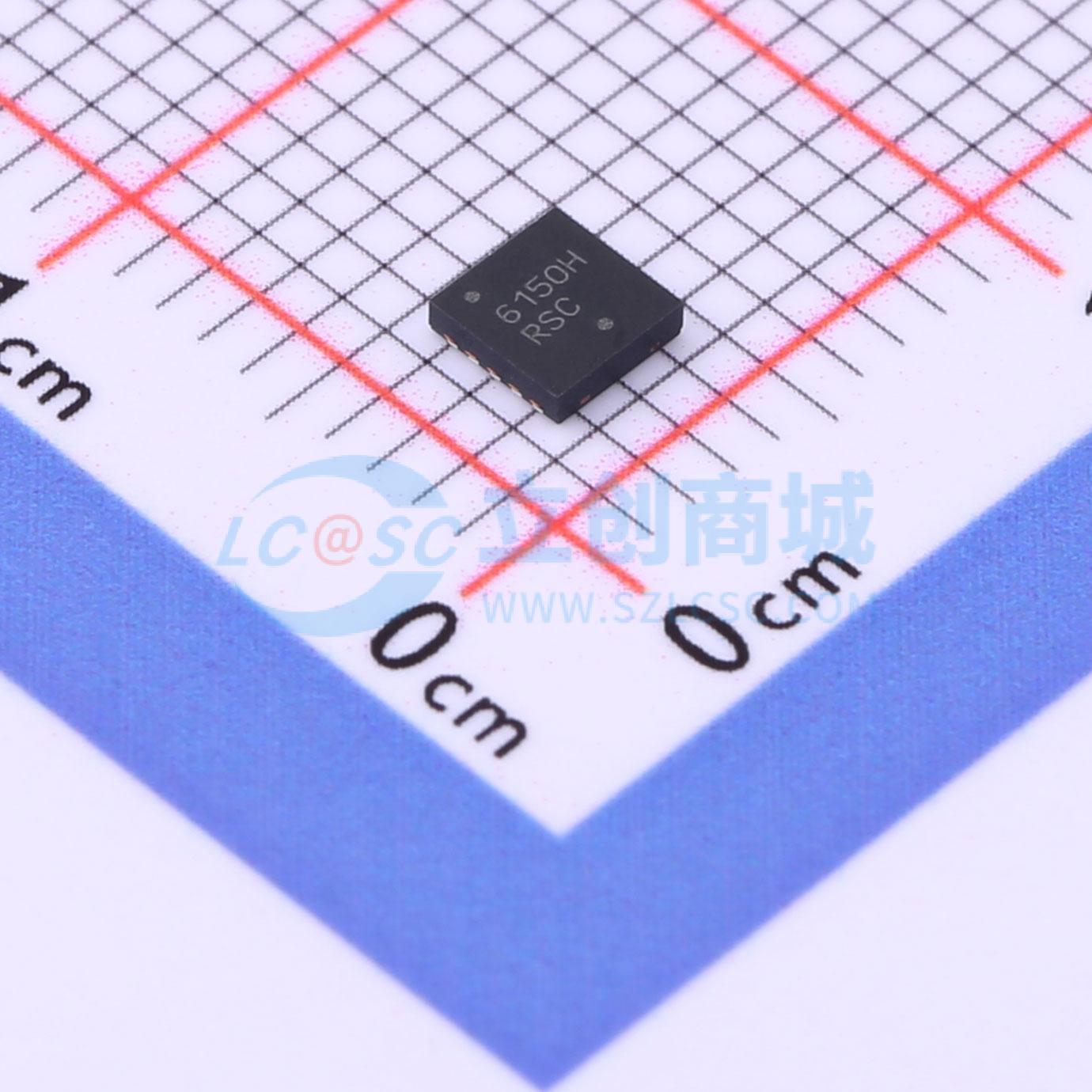

NIS6150MT2TXG
+5 Volt电子保险丝
- 描述
- 是一种经济高效的可复位保险丝，可大大提高 USB 应用在灾难性和关机故障方面的可靠性。它旨在保护负载设备免受可能损坏敏感电路的过高输入电压的影响，并保护输入侧电路免受反向电流的影响。它包括一个过压钳位电路，可在瞬态期间限制输出电压，但不会关闭设备，从而允许负载电路继续运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NIS6150MT2TXG
- 商品编号
- C893377
- 商品封装
- WDFNW-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | - | |
| 阈值电压 | - | |
| 触发电流 | - | |
| 工作电压 | 5V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 60uA | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | 135mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 0.75mm | |
| 功能特性 | 热保护；过流保护；过压钳位保护；欠压锁定；短路保护 |
商品概述
NIS6150是一款经济高效的可复位保险丝，可从灾难性故障和停机故障两方面大幅提高USB应用的可靠性。 它旨在为负载设备提供缓冲，防止其受到可能损坏敏感电路的过高输入电压影响，并保护输入侧电路免受反向电流的损害。它包含一个过压钳位电路，可在瞬态期间限制输出电压，但不会使设备关机，从而使负载电路能够继续运行。
商品特性
- 最大RDS(on)为200 mΩ
- 集成反向电流保护
- 具备热关断功能的可调输出电流限制保护
- 针对Vbus的IEC61000 - 4 - 2 4级ESD保护，可达±7 kV
- 具有可选电平的快速响应过压钳位电路
- 内部欠压锁定电路
- 带独立FLAG用于故障识别的数字使能
- 集成电流监测
- 提供锁存和自动重试两种选项
- 适用于汽车及其他有独特场地和控制变更要求的应用的NIV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 汽车信息娱乐系统
- USB 2.0/3.0/3.1 VBUS
- 固态硬盘
- 主板
