NCP51402MNTXG

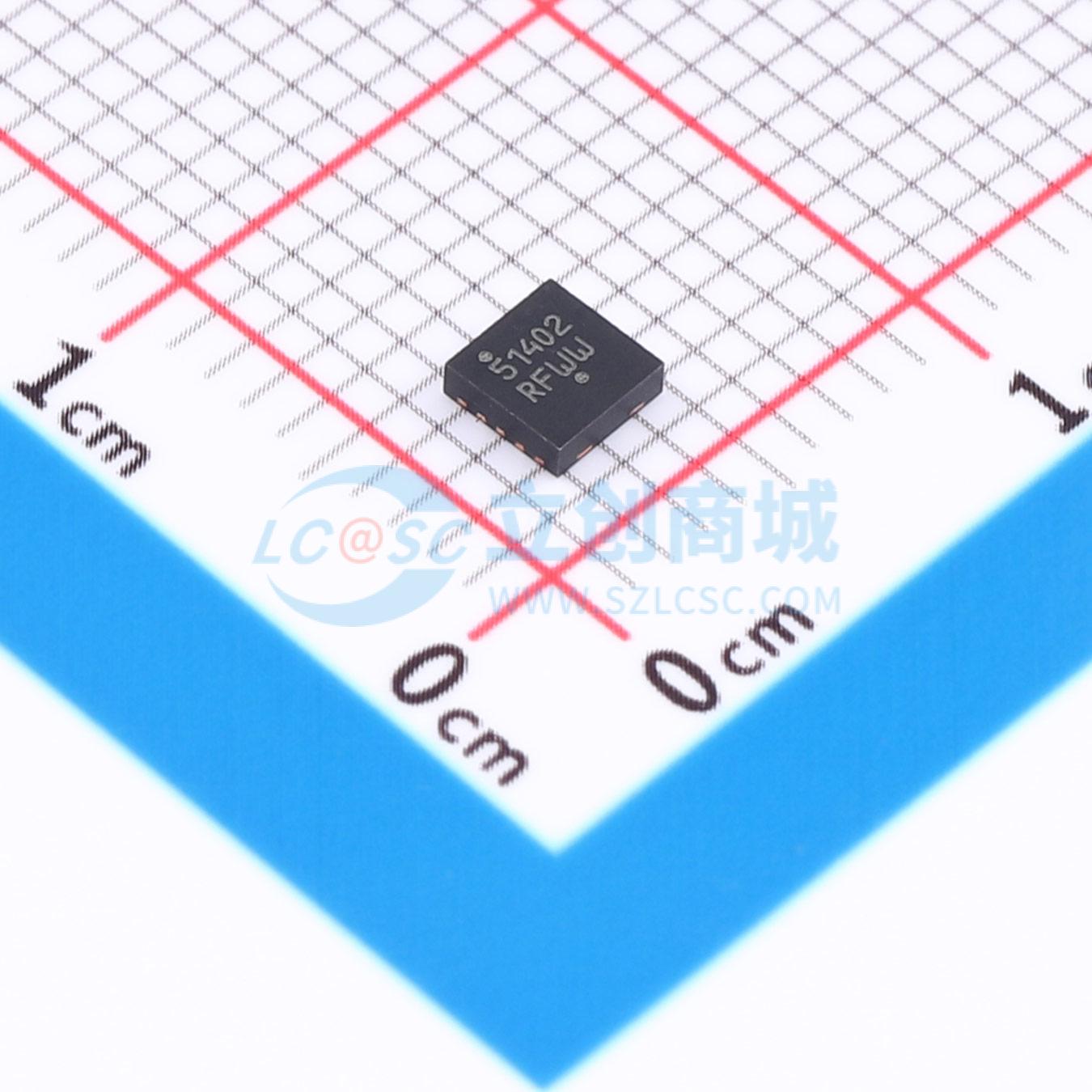

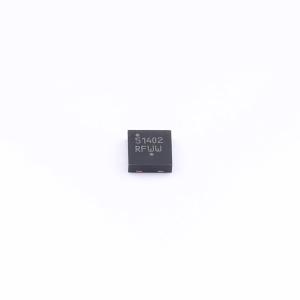

NCP51402是一款源/灌双数据速率（DDR）端接稳压器，专为低输入电压和低噪声系统而设计，在这些系统中，空间是关键考量因素。 NCP51402能保持快速瞬态响应，仅需最小20 μF的输出电容。NCP51402支持远程感测功能以及DDR VTT总线端接的所有电源要求。NCP51402还可用于需要动态可调输出电压的低功耗芯片组和图形处理器内核。 NCP51402采用散热高效的DFN10外露焊盘封装，符合环保标准且无铅。

NCP51402是一款灌/源跟踪端接稳压器，专为低输入电压和低外部元件数量的系统而设计，在这些系统中，空间是关键应用参数。NCP51402集成了一个高性能、低压差（LDO）线性稳压器，能够进行源电流和灌电流操作。LDO稳压器采用快速反馈环路，因此可以使用小型陶瓷电容来支持快速负载瞬态响应。为了在受走线电阻影响最小的情况下实现精确稳压，应将远程感测端子VTTS通过与VTT大电流路径分开的走线连接到输出电容的正极端子。

输出电压VTT被调节至VRO。当VRI配置用于标准DDR端接应用时，VRI可通过连接到内存电源总线（VDDQ）的外部等效比例分压器进行设置。NCP51402支持0.5 V至1.8 V的VRI电压，使其具有通用性，非常适合多种类型的低功耗LDO应用。

当配置用于DDR端接应用时，VRO为内存应用生成DDR VTT参考电压。它能够支持10 mA的源负载和灌负载。当VRI电压升至435 mV且VCC高于欠压锁定（UVLO）阈值时，ΔVRO激活。当VRO低于360 mV时，它被禁用，并随后通过内部10 kΩ MOSFET放电至地。ΔVRO与EN引脚状态无关。

当EN引脚置高时，NCP51402的VTT稳压器开始正常工作。当EN引脚置低时，VTT通过内部18 Ω MOSFET放电至地。当EN引脚置低时，VREF保持开启。 NCP51402提供一个漏极开路的PGOOD输出，当VTT输出...

• 输入电压轨：支持2.5 V、3.3 V和5 V电压轨
• PVCV电压范围：1.1至3.5 V
• 集成功率MOSFET
• 快速负载瞬态响应
• PGOOD - 用于监控VTT稳压的逻辑输出引脚
• EN - 用于关断模式的逻辑输入引脚
• VRI - 参考输入，允许直接或通过电阻分压器进行灵活的输入跟踪
• 远程感测（VTTS）
• 内置欠压锁定和过流限制
• 热关断
• 小型、薄型10引脚、3x3 DFN封装
• 这些器件无铅且符合RoHS标准

• DDR内存端接
• 台式电脑、笔记本电脑和工作站
• 服务器和网络设备
• 电信/数据通信、GSM基站
• 图形处理器内核电源
• 机顶盒、液晶电视/等离子电视、复印机/打印机
• 低至0.5 V的芯片组/RAM电源
• 有源总线端接
