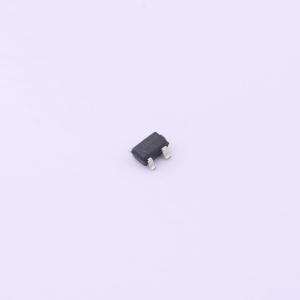

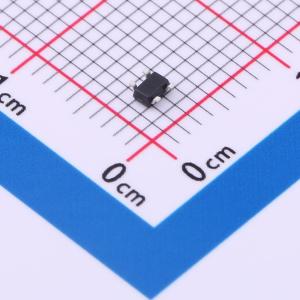

温馨提醒：图片仅供参考，商品以实物为准

NCP563SQ33T1G

CMOS低静态电流、低压差电压调节器

描述: 该系列固定输出低压差线性稳压器专为需要低静态电流的手持通信设备和便携式电池供电应用而设计。每款器件均包含一个电压参考单元、一个误差放大器、一个 PMOS 功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路。NCP562 系列提供一个使能引脚用于开关控制。该器件设计用于搭配低成本陶瓷电容器，要求最小输出电容为 0.1μF，采用微型 SC82-AB 表面贴装封装。标准电压版本为 1.5、1.8、2.1、2.5、2.7、2.8、3.0、3.3、3.5 和 5.0V，其他电压以 100mV 为步进可选。
品牌名称: onsemi(安森美)
商品型号: NCP563SQ33T1G
商品编号: C892576
商品封装: SC-82-AB
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

该系列固定输出低压差线性稳压器专为需要低静态电流的手持通信设备和便携式电池供电应用而设计。该系列的特点是具有 2.5 μA 的超低静态电流。每个器件包含一个电压基准单元、一个误差放大器、一个 PMOS 功率晶体管、用于设置输出电压的电阻、限流和温度限制保护电路。NCP562 系列提供一个使能引脚用于开关控制。 NCP562/NCP563 设计用于搭配低成本陶瓷电容使用，且要求最小输出电容为 0.1 μF。该器件采用超小型 SC82 - AB 表面贴装封装。标准电压版本有 1.5、1.8、2.1、2.5、2.7、2.8、3.0、3.3、3.5 和 5.0 V。其他电压以 100 mV 为步进可选。

商品特性

典型静态电流低至 2.5 μA
低输出电压可选
输出电压精度为 2.0%
温度范围为 -40°C 至 85°C
NCP562 提供使能引脚
采用 NCV 前缀，适用于汽车及其他有独特场地和控制变更要求的应用；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素/无溴化阻燃剂（BFR），且符合 RoHS 标准

应用领域

电池供电仪器
手持仪器
摄像机和相机

数据手册PDF

放大查看下载PDF

交货周期

订货105-107个工作日

购买数量

(3000个/圆盘，最小起订量 6000 个)

个

起订量：6000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	80mA
	压差	190mV@(80mA)

	属性	参数值
	静态电流(Iq)	2.5uA
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
